商用车配套鼓风电机结构设计

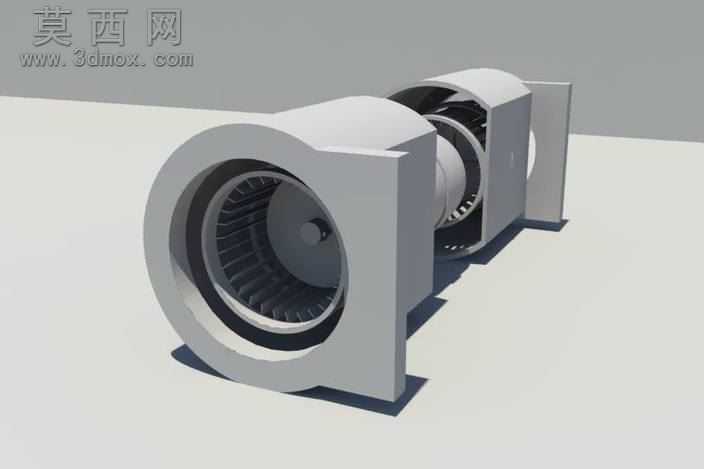

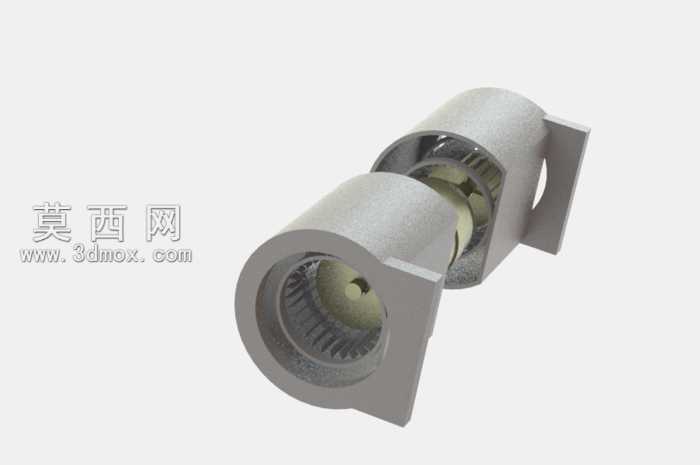

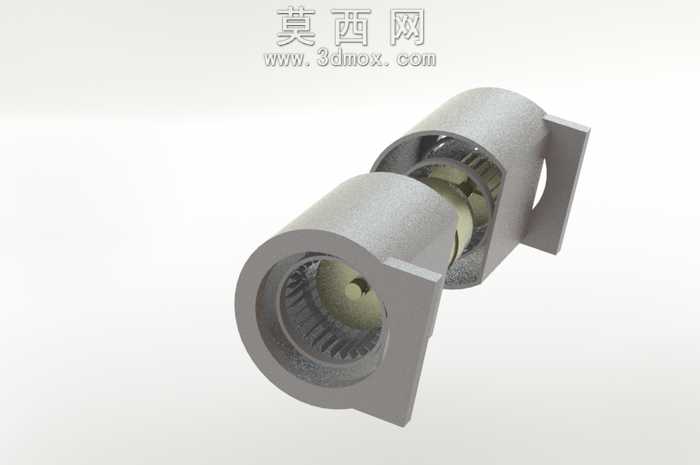

本模型为适配公交车、卡车等商用车辆的鼓风电机三维设计作品，建模阶段采用参数化特征构建方式，先以旋转特征完成电机主体的筒状基座与两端安装法兰的基础轮廓，再通过拉伸切除生成法兰上的安装定位孔位，保证安装结构的尺寸精度符合车用配件的装配标准。叶轮部分采用圆周阵列特征完成多片前倾式叶片的排布，每片叶片的曲面弧度经过曲率连续优化，既保证气流导向的顺畅性，也避免建模过程中出现曲面破面、重叠等拓扑错误。蜗壳结构采用放样特征构建渐变式流道，流道截面从进风口到出风口逐步扩大，匹配鼓风工况下的气流增压需求，同时在蜗壳外侧添加加强筋结构，提升壳体的结构强度，适配车辆运行过程中的振动工况。渲染阶段采用哑光工程塑料材质模拟壳体外观，金属质感材质表现内部电机转轴与叶轮的金属属性，场景采用柔和的漫反射光照，清晰呈现模型的内外结构层次，无过度曝光或阴影遮挡关键结构的问题。设计过程中优先考虑车用场景的适配性，整体结构采用模块化拆分思路，电机主体、叶轮、蜗壳、安装支架均为独立可拆分的装配体，既方便后续的结构仿真验证，也能为实际生产中的分件加工提供参考。进风口采用大口径圆弧过渡设计，降低进气阻力，出风口采用平直法兰结构，方便对接车辆内部的通风管路，两端的安装支架预留了通用安装孔距，可适配多款商用车的安装位尺寸。模型的所有配合关系均经过干涉检查，转动部件与固定壳体之间预留了合理的装配间隙，不存在结构干涉问题，曲面部分全部经过加厚处理，符合注塑加工的壁厚要求，可直接用于后续的工程图导出与生产参考。
