工业级气动隔膜输送泵结构设计

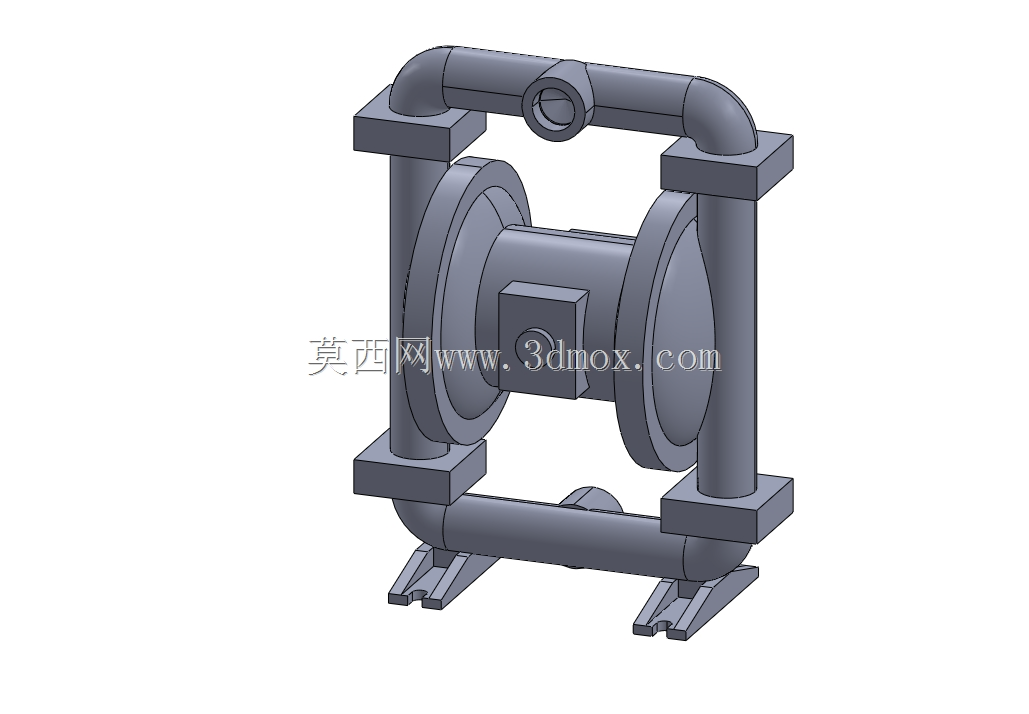

　　在化工、涂装、污水处理这类对流体输送有特殊要求的场景里，常规离心泵往往难以胜任含颗粒、高粘度或者有腐蚀性介质的输送任务，气动隔膜泵凭借自身的结构特性，成为这类工况下的常用选型。这次呈现的泵体结构，完全围绕工业现场的实际使用需求搭建，没有多余的装饰性结构，每一处几何特征都对应实际的功能需求。从整体结构来看，这款泵采用对称式双隔膜布局，两侧的隔膜腔通过中间的配气机构连接，上下布置的汇流管路分别承担进料与出料的流体通路功能，底部的支撑脚直接集成在下部管架结构上，不需要额外设计独立安装底座，能直接通过地脚螺栓固定在车间地坪或者设备机架上，安装时只需要预留对应螺栓孔位的操作空间即可，整体安装边界的长宽尺寸控制在紧凑范围内，不会占用过多的设备布置空间，适合在现有生产线的间隙位置加装改造。

　　设计过程中首先考虑的是现场维护的便捷性，两侧隔膜腔的端盖采用快拆式的法兰连接结构，不需要完全拆解整个泵体就能完成隔膜片的更换，这对于连续生产的工况来说至关重要，能大幅缩短停机维护的时间。进出料口的法兰接口采用通用的管道连接尺寸，能直接对接现场现有标准管径的输送管路，不需要额外制作变径接头，减少管路改造的工作量。上部的进气接口布置在泵体顶部中心位置，气源管路从上方接入不会与两侧的流体管路产生干涉，配气阀的结构集成在中间腔体内部，外部没有裸露的活动部件，能避免车间内的粉尘、浆液飞溅进入配气机构造成卡滞故障，提升设备在恶劣工况下的运行可靠性。

　　从流体通路的设计来看，上下汇流管的流道采用圆弧过渡结构，没有直角突变的流道截面，能减少流体在泵内的流动阻力，同时避免介质中的固体颗粒在流道拐角处沉积堵塞，这对于输送含固体颗粒的浆料、含杂质的污水这类介质尤为重要。隔膜腔的内部轮廓做了流线型处理，隔膜片往复运动时的行程经过匹配计算，既能保证单次往复的输送流量稳定，又能避免隔膜片运动过程中产生过大的形变应力，延长隔膜片的使用寿命。两侧的导向支撑柱采用方形截面的结构，相比圆柱导向结构拥有更好的抗扭刚度，泵体运行过程中产生的振动不会导致连接部位松动，同时方形柱体的加工工艺性更好，普通的铣削设备就能完成加工，不需要复杂的成型工艺，降低零部件的加工成本。

　　实际使用过程中，这款泵不需要灌泵就能启动，具备自吸能力，对于输送槽罐底部的残液、低位储槽的介质抽取场景非常适用，气源压力的调整范围宽，通过调节进气压力就能灵活改变输出流量和扬程，不需要额外加装变频调速装置，在防爆工况下使用也不会产生电气安全隐患。泵体的整体重量分布均匀，底部支撑脚的跨度经过优化，运行时的重心落在支撑面的中心区域，即使在大流量往复运动的状态下也不会产生明显的晃动，不需要额外做配重固定。连接部位的密封面都采用平面密封结构，密封件的选型适配常规工业密封件标准，现场更换时不需要采购专用配件，通用的密封件就能满足密封要求，减少备件储备的成本。

　　在建模过程中，所有零部件的装配关系都按照实际生产的装配公差做了匹配，相邻零部件之间的配合间隙、连接螺栓的孔位都完全符合机械设计的通用规范，结构工程师可以直接在这个模型基础上做参数调整，适配不同流量、不同材质要求的定制化需求，也可以直接提取模型的工程图用于零部件的加工生产。模型的结构没有做简化处理，包括内部流道的轮廓、连接螺栓的沉孔位置、支撑脚的安装孔尺寸都完整呈现，能直接用于设备布局时的干涉检查，提前预判管路对接、安装操作时可能出现的空间冲突问题，减少现场安装调试时的整改工作量。
