25毫米软圆顶高音扬声器结构设计

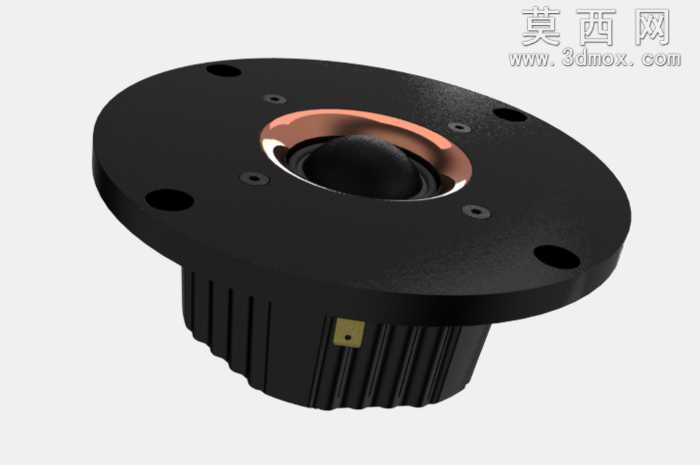

本款高音扬声器三维模型采用SolidWorks完成全参数化建模，整体围绕25毫米音圈规格的软球顶高音单元展开结构设计，建模过程严格遵循电声器件的装配公差要求，对每一处结构细节都做了还原。模型首先构建了圆形法兰安装底座，底座上均匀分布6处安装定位孔，包含大尺寸的沉头通孔用于单元与音箱箱体的锁紧固定，以及小尺寸的定位销孔用于装配时的对位校准，法兰盘边缘做了微小的倒角处理，避免安装时刮伤箱体饰面。底座下方的磁路屏蔽外壳设计有竖向散热筋结构，建模时通过线性阵列特征快速生成等距分布的散热齿，既还原了实物的散热结构，也保证了外观的规整度，外壳侧面预留了接线端子的安装位，还原了端子的固定卡槽与接线标识结构。核心的振膜部分采用软质球顶结构建模，还原了丝膜/软质复合振膜的微弧曲面形态，振膜周围的折环做了等厚度的薄壁特征处理，折环外侧的铜质短路环做了独立的零件建模，通过材质区分还原了铜环的金属色泽，用于降低高音单元的互调失真。磁路部分的内部结构按照高音单元的常规磁路布局做了分层建模，包含华司、磁钢、T铁的同轴装配结构，各零件之间的配合间隙按照实际装配公差设定，保证虚拟装配时无干涉。渲染阶段为不同零件赋予了对应材质：法兰与外壳赋予哑光黑色工程塑料材质，调整粗糙度参数还原磨砂质感；短路环赋予紫铜材质，设置合适的金属反射率与轻微氧化质感；振膜赋予深黑色软质织物材质，添加细微的织物纹理贴图提升真实感；接线端子赋予镀金金属材质，还原接插件的金属光泽。设计思路上围绕家用高端音箱的高音单元使用场景，兼顾安装便捷性与声学性能结构，整体模型装配关系清晰，各零件可单独导出用于结构验证或3D打印打样，完整还原了软球顶高音扬声器的外观与内部核心结构，可用于音箱设计的装配干涉检查、产品展示渲染以及电声结构的教学演示使用。
