0.5T手动链条起重葫芦三维设计模型

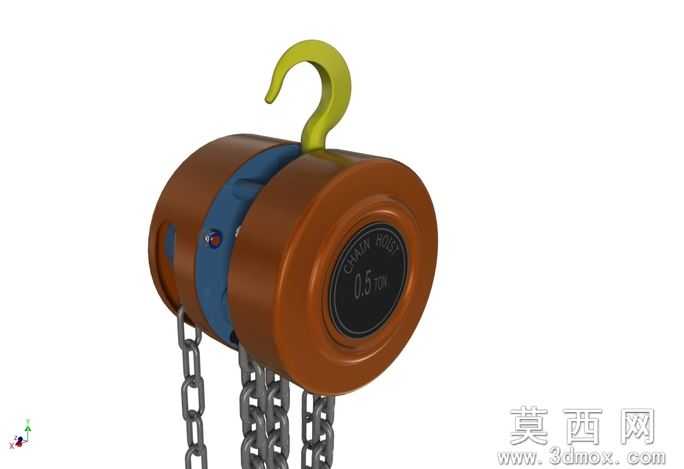

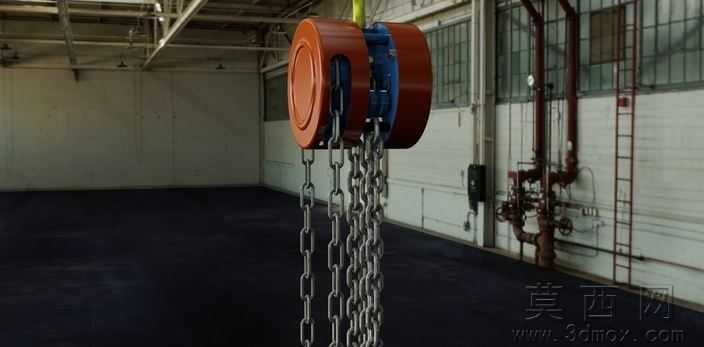

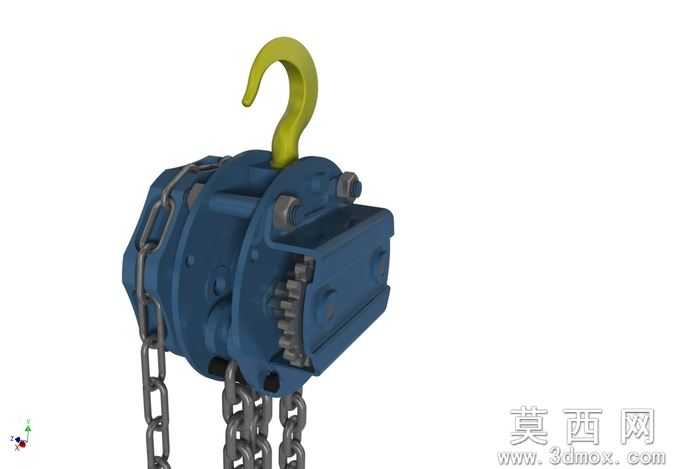

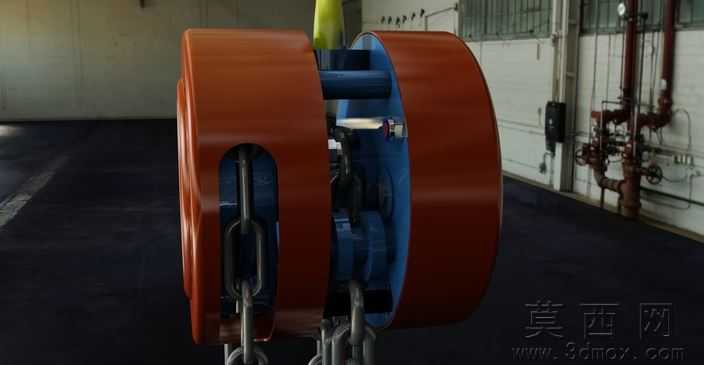

本模型为额定载荷0.5吨的手动链条起重器，采用Autodesk Inventor 2012完成全参数化三维建模，同时输出STEP、IGES通用格式文件，可兼容多数主流三维CAD软件打开编辑，模型附带完整的运动动画链接，可直观演示起重作业的链条传动与负载提升过程。建模过程严格遵循手动葫芦的实际工程结构逻辑，首先完成核心起重链轮组件的参数化搭建，对链轮齿形、链条链节的铰接间隙做了精准还原，每段链节都按照实际受力排布设置装配约束，保证动画演示时链条与链轮的啮合运动无干涉、无错位。起重器的左右护罩外壳采用曲面建模完成，还原了实物的圆弧过渡与安装孔位，内部的棘轮止逆机构、手动链轮传动组、载重吊钩组件都做了独立的零件建模与装配约束，各部件的材质属性也做了对应设置：金属链轮、链条、护罩赋予金属磨砂与漆面材质，吊钩组件添加承重钢材的质感表现，整体渲染效果贴近工业现场的实物外观。设计过程中参考了市面主流0.5T手动葫芦的尺寸参数，对起重链条的排布长度、护罩的安装间隙、吊钩的转动自由度都做了合理性校验，既保证模型外观与实物一致，也让装配结构符合机械设计的工程逻辑，可作为起重设备结构学习、手动葫芦原理演示、小型起重方案设计的参考三维素材，模型的各零件都保留了可编辑的参数特征，方便使用者根据需求调整载荷参数、修改外形尺寸，完成衍生设计工作。
