单缸内燃机曲轴箱三维结构设计

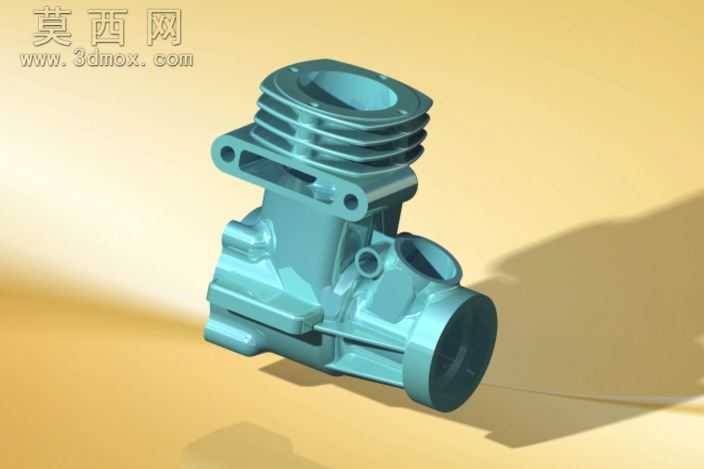

本作品为单缸内燃机核心部件曲轴箱的三维参数化建模成果，建模阶段严格遵循小型内燃机的实际结构设计规范，先以二维工程草图为基准完成主体轮廓的尺寸约束，通过拉伸、切除、拔模等基础特征命令构建箱体的主体基体，再针对散热鳍片、安装孔位、轴承座腔、油路通道等细节结构逐一进行特征细化，所有配合面的公差预留、安装孔的同轴度要求均在建模阶段完成参数预设，确保模型可直接对接后续的工程图导出与仿真分析环节。渲染阶段采用哑光金属材质模拟铝合金压铸箱体的真实质感，对散热鳍片的边缘做了微小倒角的光影优化，搭配暖黄色纯色背景突出零件的结构轮廓，通过三点布光方案清晰展现箱体外部的加强筋布局、侧面的安装支耳结构、端部的曲轴轴承安装腔以及缸体连接面的密封槽结构，同时对内部的曲柄运动避让腔、润滑油道走向做了半透明示意处理，能够直观呈现曲轴箱作为内燃机承载基体的功能分区。设计过程中充分考虑了曲轴箱的实际工况需求，在箱体受力集中的轴承座位置增设了局部加厚的加强结构，散热鳍片的间距与高度参考风冷内燃机的散热效率参数做了优化，侧面的化油器安装接口、正时链条腔的预留位置均匹配通用小型单缸机的配套尺寸，整体模型结构完整无几何错误，所有特征参数可编辑，能够用于内燃机结构教学、装配干涉检查、有限元受力分析等多种场景，完整还原了压铸类箱体零件从设计到成型的结构特征逻辑，清晰展现了曲轴箱连接缸体、承载曲柄连杆机构、集成润滑与散热功能的核心设计思路。
