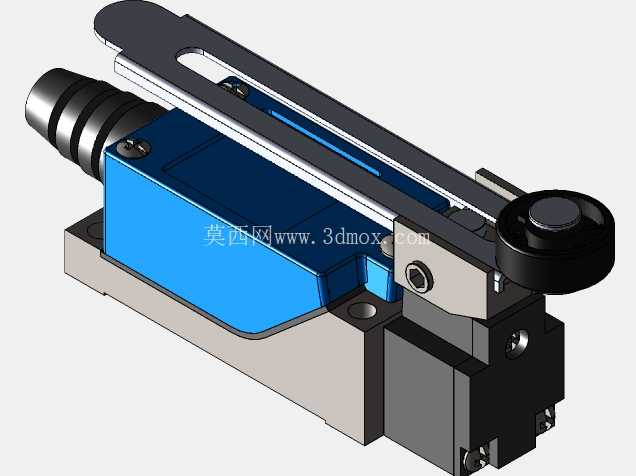

工业级光标ME-8108行程检测传感装置

　　这款光标ME-8108传感装置，核心应用场景覆盖自动化生产线工位限位、工装夹具到位检测、输送线物料位置反馈、小型设备行程端点触发等多个工业现场环节，在轻工包装、电子装配、小型机床辅机等领域的适配性尤为突出。从实际用途来看，它属于接触式位置检测元件，通过端部触发机构的机械位移，将物理位置信号转化为可被控制系统识别的电信号，相比非接触式光电传感器，它在粉尘、轻微油污的工况下抗干扰能力更强，不会因为现场光线变化、被测物表面反光出现误触发，适合车间环境相对复杂的中小型设备配套使用。

　　从功能特性上拆解，这款传感器的触发端采用了摆杆式结构设计，触发行程有明确的过冲余量，不会因为机构运动惯性过大造成元件损坏，触发压力控制在适合多数轻载机构的区间，既不会因为触发阻力过大影响被测机构的运动精度，也不会因为触发力度过小出现误碰信号跳变。主体外壳采用拼接式结构，蓝色的主体防护段做了密封结构设计，能够阻挡车间常见的切削液飞溅、粉尘侵入，尾部的出线端做了防弯折处理，设备布线时即使出现小角度的反复弯折，也不会轻易出现线芯断裂的问题，适配设备日常维护时的布线调整需求。

　　设计思路上，这款模型完全按照实物的装配关系做了结构还原，触发摆杆的转动副、主体内部的安装腔体、尾部的接线接口都做了独立的结构拆分，做设备整体装配时，可以直接调用模型完成干涉检查，不需要再额外对传感器模型做结构修补。摆杆端部的触发滚轮做了圆角处理，和被测机构的撞块接触时是滚动摩擦，长期运行不会对撞块表面造成过度磨损，也能降低触发瞬间的冲击噪音。主体的安装基座部分设计了两个沉头安装孔，孔位间距符合行业通用的安装尺寸标准，可以直接替换同规格的其他型号行程传感器，不需要对设备的安装板做二次打孔加工，降低备件替换的改造成本。

　　外形尺寸与安装边界方面，这款传感器主体的长宽高尺寸控制得非常紧凑，不会占用过多的设备安装空间，适合在安装空间局促的工装夹具、小型滑台工位上布置。触发摆杆的初始角度可以根据实际安装位置做小范围调整，不需要严格限制撞块的安装高度，现场调试时的灵活性更强。安装时需要注意，传感器主体的安装面要和撞块的运动方向保持垂直，触发滚轮的接触点要落在摆杆的有效触发行程内，预留15%左右的过冲行程，避免机构超程时直接顶死传感器主体造成内部结构损坏。布线时要将传感器的出线和设备的动力线分开排布，避免强电干扰造成信号误传，如果是在有切削液飞溅的工位使用，可以在接线端额外做一层密封防护，延长元件的使用寿命。

　　在做三维设备布局时，调用这款模型可以提前验证传感器和周边机构的安全距离，尤其是摆杆摆动过程中，不会和周边的气管、线槽、其他检测元件发生运动干涉，提前规避现场安装时才发现的空间冲突问题。模型的外观细节还原度足够，做设备方案展示时也能直接用于渲染效果图，不需要再额外做外观面的优化处理，能够节省结构工程师的建模时间，把更多精力放在设备整体的逻辑结构优化上。
