CS-012系列帕拉电机控制开关结构设计

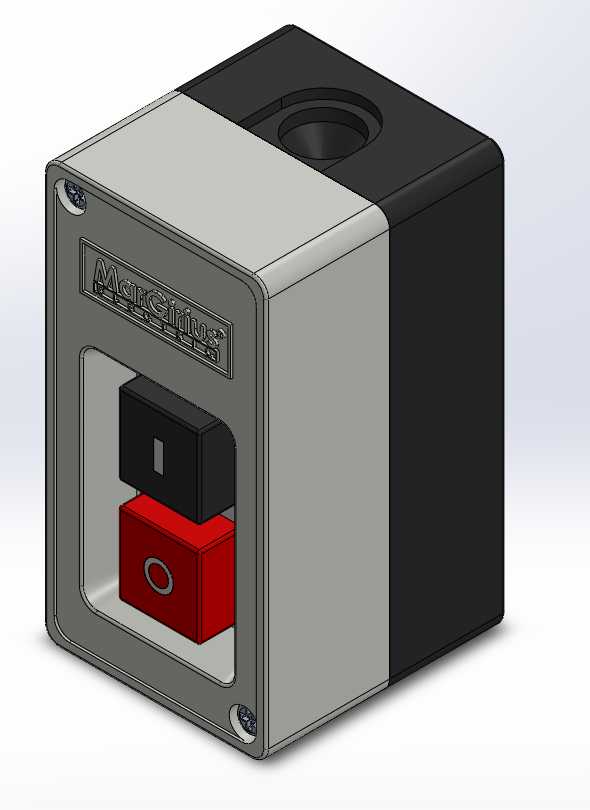

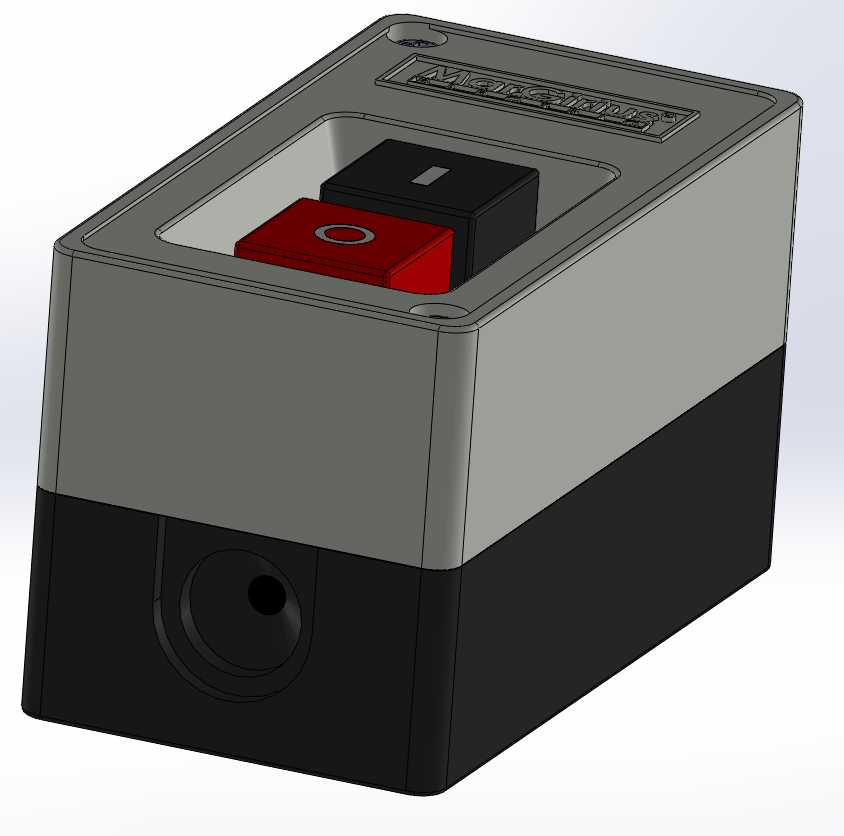

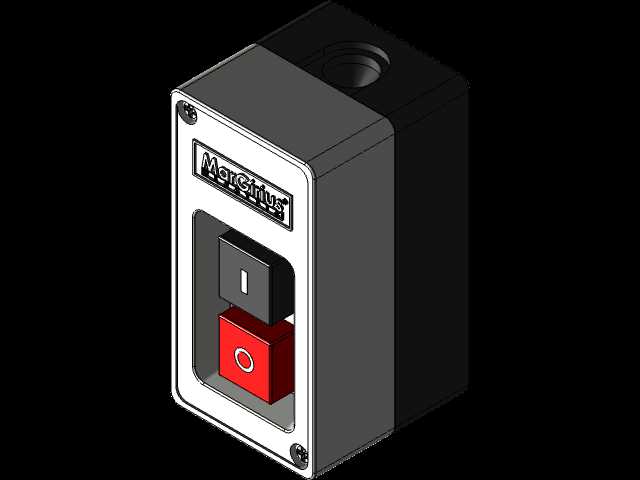

　　在低压电机控制回路的现场改造与教学实训项目中，这类集成式电机控制开关常被用于小功率动力回路的本地通断操作，区别于传统盘面安装的分体式按钮与开关，该款CS-012系列帕拉电机开关采用一体化盒式结构，可直接嵌入设备侧的安装工位，无需额外配置独立的按钮安装盒与接线端子排，大幅缩减现场布线的施工量。从结构设计逻辑来看，整体外壳采用方正的立方体构型，主体分为前后两个装配区段，后半段为深色调的绝缘基座，内部预留了触点安装腔与接线端子的固定位，基座顶部设置的圆形沉槽是为了适配现场的挂锁锁定需求，在设备检修阶段可通过挂锁锁定开关位置，避免误合闸引发的安全事故，这一设计完全贴合工业现场低压电气操作的安全规范要求。前半段为浅灰色操作面板区域，面板上预留了嵌入式的状态观察窗，窗内分层设置两个操作按键，上层黑色按键对应电机停止回路，下层红色按键对应电机启动回路，按键表面做了防滑纹理处理，即便操作人员佩戴劳保手套也能准确完成按压操作，不会出现打滑误触的情况。面板上方的蚀刻标识区域采用凹陷式字符设计，长期使用过程中不会因为反复摩擦导致标识模糊脱落，相比丝印标识的耐用性提升数倍，适合车间多尘、有油污的使用环境。

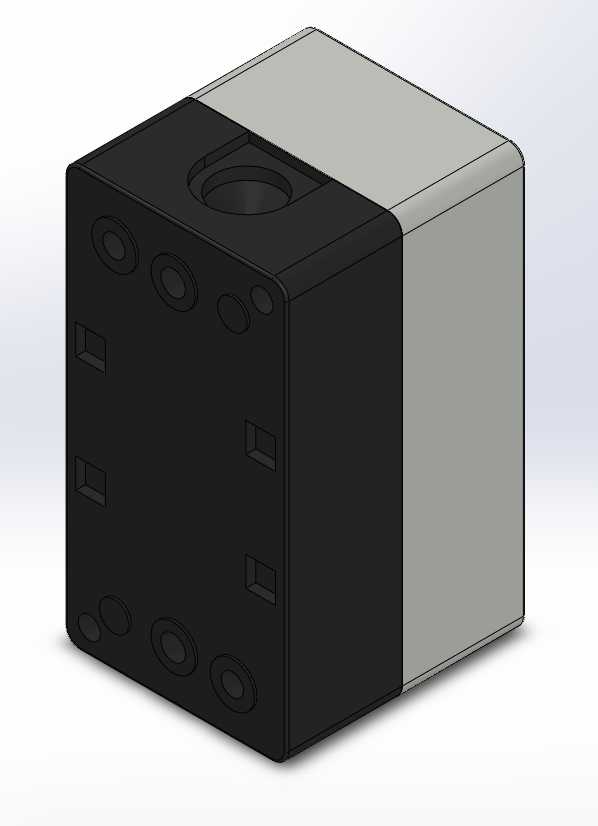

　　从安装边界来看，整体立方体的外轮廓尺寸适配常规的86型电气安装位，外壳四个边角做了小圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，基座两侧预留的固定孔位可兼容螺钉安装与卡扣安装两种方式，既可以固定在金属设备外壳上，也能卡在标准电气导轨上，适配不同场景的安装需求。内部结构设计上，按键与触点之间采用直动式传动结构，没有多余的传动连杆，减少了机械故障点，按键的按压行程设置为3mm，按压力度控制在5N左右，既不会因为力度太小导致误碰触发，也不会因为力度过大造成长期操作的手部疲劳。

　　观察窗采用透明PC材质，具备一定的抗冲击性能，即便现场有小型工具磕碰也不会出现碎裂情况，同时透明视窗可以让操作人员直观看到内部按键的位置状态，不用额外配置状态指示灯就能判断开关当前的通断位置，进一步简化了回路结构。在教学实训场景中，这类开关常被用于电机控制回路的组装练习，一体化的结构让学员可以快速理解本地控制开关的装配逻辑，不用拆分过多零散部件就能掌握通断回路的接线原理；在小型自动化设备的改造场景中，这类开关可以直接作为设备侧的本地操作单元，替代原有的分体式按钮组件，压缩设备操作面板的占用空间，让设备整体布局更加紧凑。

　　外壳的拼合处采用凹凸槽的密封结构，具备基础的防尘防溅能力，能够适应车间日常的清扫泼水、粉尘飘落等环境，不需要额外加装防护外罩就能满足IP54左右的防护等级要求，适合多数没有特殊防水防爆要求的普通工业场景。接线端子区域设置在基座的后侧，端子之间做了绝缘隔筋，避免接线过程中铜线外露引发的相间短路，每个端子的压紧螺丝都采用防滑脱设计，拧到最大行程后不会从端子座上脱落，减少现场安装时螺丝掉落丢失的问题。从建模细节来看，所有的装配间隙都控制在0.2mm以内，按键与面板之间的活动间隙均匀，不会出现卡滞或者晃动过大的情况，外壳的壁厚均匀设置为2.5mm，兼顾结构强度与材料成本，既不会因为壁厚太薄导致外壳受外力变形，也不会因为壁厚过厚造成材料浪费。开关整体的重量控制在200g左右，安装后不会因为自重过大导致安装位变形，即便是在薄钢板的设备外壳上安装也能保持稳定。
