等离子割炬高度控制器结构设计

　　在数控等离子切割作业场景中，割炬与待切割工件表面的高度稳定性直接决定切口成型质量、电极损耗速率以及连续切割作业的可靠性，这款等离子割炬高度控制器正是为解决该类工况下的高度闭环控制需求开发的核心电控单元。从实际应用场景来看，该控制器可适配龙门式等离子切割机、便携式数控切割设备、台式精细等离子切割台等多类主流切割装备，既可以配套新设备出厂前的电控系统集成，也能作为老旧切割设备的升级替换部件，解决原有设备割炬高度跟踪滞后、抗干扰能力不足导致的切不透、断弧、电极烧损过快等现场问题。

　　从设备实际用途出发，该控制器核心作用是实时采集切割过程中割炬与工件间的弧压反馈信号，结合预设的工艺高度参数，动态输出升降调节指令驱动割炬升降机构动作，在切割过程中始终维持割嘴与工件表面的最佳作业距离，即便遇到工件表面起伏、板材热变形翘曲、安装平面存在平面度误差等情况，也能保证弧长稳定，避免因高度波动引发的切割缺陷。不同于通用型工控模块，该控制器针对等离子切割的强电磁干扰工况做了专门的适配设计，信号采集回路做了屏蔽处理，可在大电流切割产生的强电磁环境下稳定运行，不会出现信号跳变、误动作等问题。

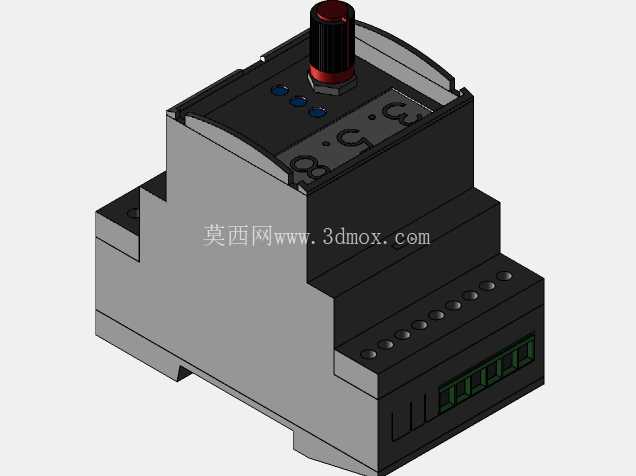

　　产品功能特性层面，控制器采用导轨式安装的模块化结构设计，正面设置有状态指示区域与参数调节点位，可直观反馈设备运行状态、弧压采样状态、升降驱动输出状态，下方的接线端子排采用分区布局，强电驱动回路与弱电信号回路物理分隔，减少现场接线时的信号串扰问题。顶部预留的调节部件可用于现场校准初始高度、弧压跟踪灵敏度等核心工艺参数，无需外接额外的编程设备，现场调试人员可直接根据切割板材的厚度、切割电流大小快速匹配参数，适配不同厚度碳钢板、不锈钢板、铝板等常见切割材料的工艺需求。控制器侧面设置有标准的卡装结构，可直接固定在电气柜内的标准DIN导轨上，无需额外制作安装支架，适配现有工业电控柜的通用安装规范。

　　从产品设计思路来看，该结构设计优先考虑工业现场的安装维护便捷性与运行可靠性，整体外壳采用阻燃工程塑料注塑成型，兼顾绝缘性能与结构强度，可避免电控柜内其他元器件的电磁干扰，同时具备一定的防尘能力，适配车间多粉尘的作业环境。内部电路板采用分层布局，电源模块、信号采集模块、驱动输出模块分别布置在不同区域，减少模块间的电磁干扰，信号输入端口设置有浪涌保护电路，可承受切割作业现场常见的电压波动与尖峰脉冲冲击，降低设备故障率。接线端子采用螺钉压接式结构，接线牢固可靠，可适配不同线径的控制线缆，避免设备运行过程中因震动导致的接线松动问题。

　　外形尺寸与安装边界方面，该控制器采用单模数导轨式安装的尺寸规格，整体宽度适配标准DIN导轨安装的节距要求，深度方向预留足够的接线空间，安装后不会与柜内其他元器件产生干涉，接线完成后线缆弯曲半径满足工业布线规范，不会出现线缆过度弯折导致的线芯断裂问题。安装时仅需将控制器背部的卡扣卡入DIN导轨即可完成固定，拆卸时拨动卡扣即可快速取下，无需拆卸周边其他元器件，可大幅缩短现场维护更换的时间。控制器正面的操作区域与接线区域分别朝向操作面与柜内布线区，调试人员在柜外即可完成参数调节与状态查看，无需打开电控柜柜门即可判断设备运行状态，降低现场调试的安全风险。

　　在实际配套使用中，该控制器可与等离子电源、割炬升降机构、数控系统形成完整的闭环控制链路，弧压采样响应速度可匹配高速切割的作业节奏，在薄板高速切割、厚板穿孔切割等不同工艺场景下都能保持稳定的高度跟踪效果，减少因高度控制不当导致的耗材损耗与工件报废问题。结构设计上充分考虑了工业现场的使用习惯，所有接口定义、安装方式都符合现有工业电控系统的通用标准，设计人员在进行切割设备电控系统设计时，可直接将该模型纳入选型库，无需额外调整安装空间与接线布局，可缩短电控系统的设计周期，减少非标结构件的设计工作量。
