航空航天用通用电气飞机支架结构设计

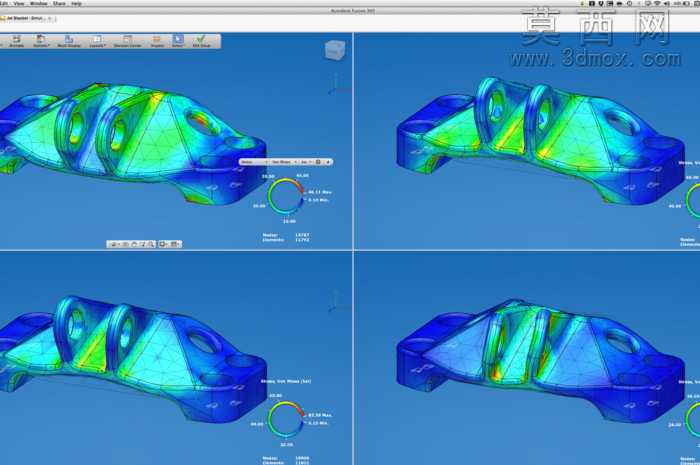

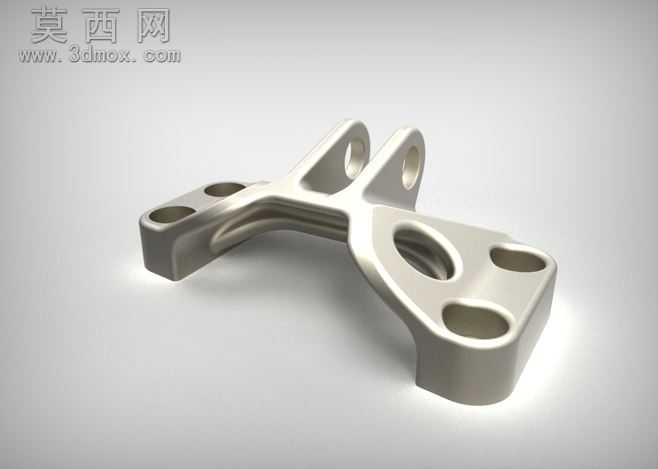

该通用电气飞机架采用三维参数化建模方式完成整体设计，建模阶段以航空构件的实际装配需求为核心基准，先梳理支架与周边机载部件的连接点位、载荷传递路径，通过草图绘制确定各安装孔的中心距、孔位公差基准，再通过拉伸、布尔运算、圆角过渡等特征操作构建实体基础形态。设计过程中针对航空部件的轻量化要求，对支架非受力区域做了镂空减材处理，在保证结构刚性的前提下削减了冗余材料体积，最终将构件质量控制在820.028g，相较初始设计方案减重约5毫米对应材料厚度的冗余量，实现了结构强度与自重的平衡。材质渲染阶段选用航空常用的高强度铝合金材质预设，调整金属粗糙度、环境反射参数，还原出金属构件哑光银白的真实质感，同时通过布光调整突出支架的曲面过渡、孔位边缘的加工细节，清晰呈现各安装面的平面度、连接耳片的厚度参数。结构设计上，支架设置多组不同规格的安装通孔，分别对应机身固定端、电气设备挂载端的连接需求，两侧的支撑耳片采用弧形过渡结构分散应力集中点，底部的连接平面做了平整度优化，保证装配时的贴合精度，整体结构的受力路径经过反复校核，可满足航空飞行场景下的振动、交变载荷耐受要求。建模完成后通过干涉检查工具验证了各孔位、连接面与周边配套构件的装配兼容性，确保模型可直接用于后续的工程分析、加工生产参考，整体设计兼顾了航空构件的可靠性要求与轻量化设计趋势，符合通用电气航空类支架的设计规范。
