十字槽法兰面电脑主板紧固螺丝

　　在消费电子组装与小型精密设备装配场景中，这类十字槽法兰面螺丝是主板类板件固定的核心连接件，日常接触最多的就是台式机主板、工控板卡、小型嵌入式设备的PCB板锁付工序。不同于普通盘头螺丝，它自带的法兰盘结构相当于集成了一个平垫圈，锁付时不需要额外加装垫片，能直接增大螺丝头部与PCB板安装孔位周边的接触面积，避免拧紧过程中压力集中压伤PCB板的玻纤基材，也能分散锁紧应力，防止板件受挤压出现形变翘曲，这对厚度仅1.2mm到2mm的常规电脑主板来说尤为重要——很多新手装机时用普通盘头螺丝拧得过紧，很容易造成PCB板内层线路断裂，这类带法兰面的结构就能大幅降低这类装配失误带来的板件损坏风险。

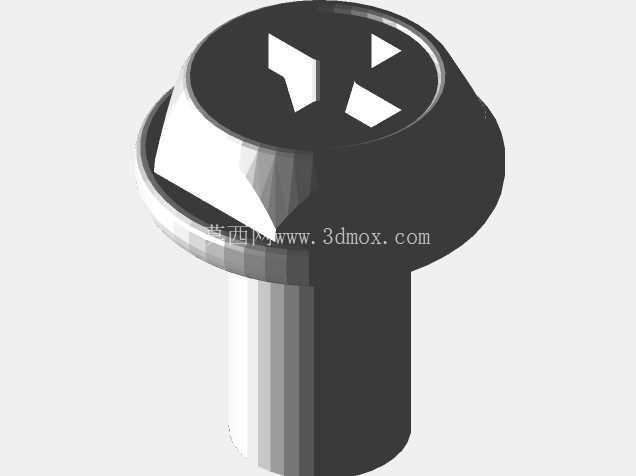

　　从设计逻辑上看，头部采用十字槽结构是兼顾手动与电动工具装配的选择，十字槽的对中性更好，不管是用普通十字螺丝刀手动锁付，还是用电动起子批量装配，批头都能快速对准槽位，不容易滑牙出槽，适合小批量装机维修和流水线批量组装两种场景。法兰盘下的防滑齿结构（模型上做了简化处理，实际量产件会在法兰接触面压出滚花齿），在锁付到位后能嵌入安装面的氧化层或者绝缘垫片表层，增加螺丝的防松阻力，设备在运输或者长期受风扇振动影响时，螺丝不容易出现松动退牙的情况，避免主板移位导致的接口接触不良、短路等故障。

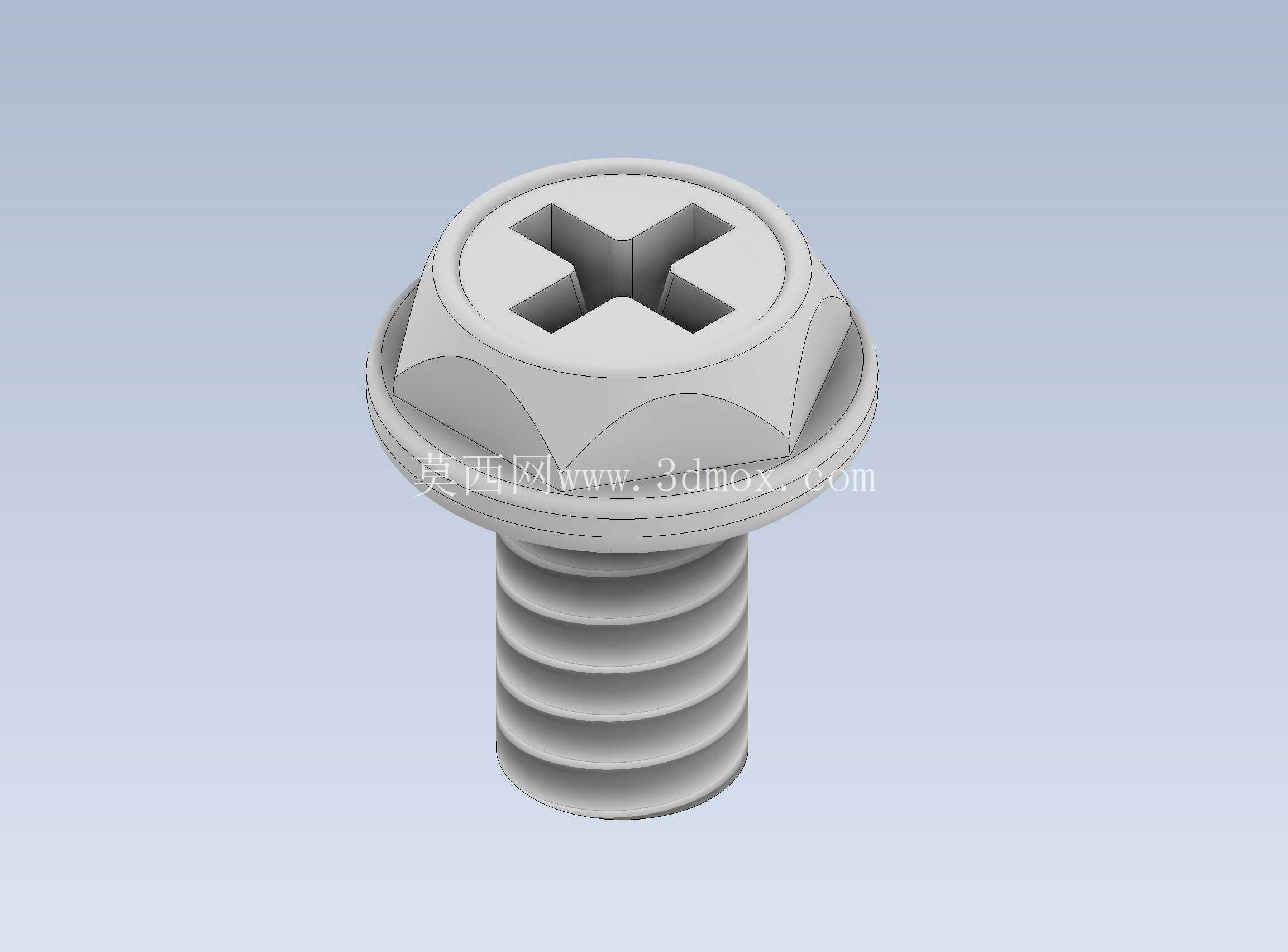

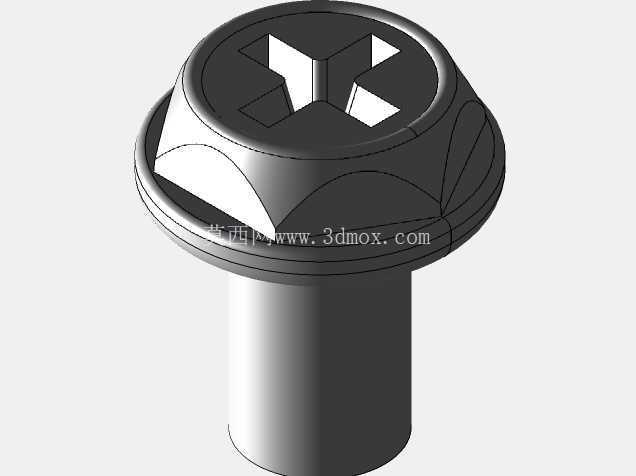

　　螺杆部分采用标准公制粗牙螺纹，这类小规格螺丝一般是M3规格，螺距0.5mm，螺纹长度根据主板安装柱的高度做了匹配，常规长度在4mm到6mm之间，刚好能穿过PCB板的安装孔，拧入机箱或者设备壳体的铜柱内，不会因为螺杆过长顶到主板背面的贴片元件，也不会因为长度不够导致锁付不牢。建模的时候特意做了螺纹的简化表达，没有做全细节的牙型扫描，一方面是这类小螺丝的螺纹精度要求不高，只要匹配标准M3螺纹的安装柱就能正常使用，简化模型能减少装配体的文件体量，在做整机组装三维仿真的时候，不会因为大量螺丝的细节特征占用过多显卡内存，提升大装配体的旋转、剖切操作流畅度；另一方面简化后的模型也能直接导出用于装配干涉检查，只要螺杆的大径、头部直径、法兰厚度、总高这些关键安装尺寸准确，就能完全满足结构设计阶段的校验需求。

　　实际选型的时候，要注意这类螺丝的头部总高度不能超过主板安装位周边的元件高度，比如主板24Pin供电接口、内存插槽旁边的安装位，螺丝头部过高会干涉线材插拔或者内存安装，这个模型的头部高度做了压缩处理，法兰盘直径控制在7mm左右，刚好覆盖PCB安装孔的焊盘区域，不会超出焊盘碰到周边的贴片电阻电容。另外法兰面的平整度是关键设计点，建模时保证法兰接触面与螺杆轴线的垂直度在0.1mm以内，锁付后螺丝不会出现歪斜，保证板件受力均匀，不会出现某一侧压得过紧导致主板变形的情况。在做设备结构设计时，这类螺丝对应的安装柱定位公差一般控制在±0.2mm，法兰盘的直径余量刚好能吸收这个公差范围，就算安装柱位置有轻微偏差，螺丝也能顺利锁入，不会出现孔位对不上的装配问题。

　　很多做小型电子设备结构设计的工程师，在建模阶段都会优先调用这类标准简化螺丝模型，不需要自己从头绘制螺丝的每一个细节，只需要根据实际安装需求调整螺杆长度、法兰直径参数，就能快速完成整板的紧固件装配，检查所有安装位的干涉情况，确认螺丝长度是否合适、头部是否会和周边元件、结构件冲突，提前规避打样后出现的装配问题。这类螺丝虽然是很小的标准件，但在板卡类设备的可靠性设计里占了很重要的位置，选对螺丝结构、确认好安装尺寸边界，能大幅降低设备后期的组装不良率和使用中的松动故障。
