工业用卧式三相异步电动机三维建模

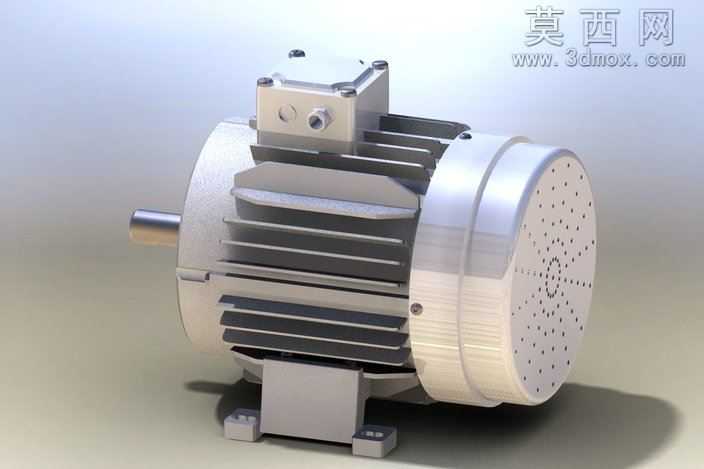

本作品为工业常用卧式三相异步电动机的精细化三维建模成果，建模过程严格遵循实际工业电机的尺寸比例与结构规范，完整还原了该类动力设备的全部核心构造。建模阶段首先从电机的核心基准入手，先确定输出轴的中心轴线与安装底座的定位基准面，以此为基础逐步搭建各个部件的轮廓：首先构建电机的定子壳体部分，针对壳体外侧的平行散热筋结构，采用阵列特征配合参数化约束完成，每一条散热筋的厚度、间距、高度都参照真实Y系列三相电机的通用参数设置，保证散热结构的还原度；随后完成前端盖、后端盖的建模，后端盖表面的通风散热孔采用圆周阵列方式排布，孔位的径向分布、孔径大小都符合实际电机的通风设计要求，端盖与壳体的连接螺栓孔位也做了精准对位，还原了法兰连接的装配关系。接线盒部分独立建模，还原了盒体的密封结构、接线端子的安装位、盒盖的紧固螺栓结构，接线盒与电机壳体的连接座也做了一体化的平滑过渡处理，避免出现生硬的拼接痕迹。输出轴部分还原了轴伸端的键槽结构、轴肩定位结构，轴承安装位的尺寸公差在建模时做了对应预留，符合实际电机的轴系装配逻辑。安装底座部分还原了地脚的安装沉孔、加强筋结构，底座与壳体的连接过渡做了圆角处理，还原铸件的工艺特征。材质与渲染阶段，为电机壳体、端盖、底座赋予了铸铝材质，调整材质的粗糙度与金属反光度，还原铸铝件的亚光金属质感；输出轴部分赋予调质钢材材质，突出加工面的金属光泽；散热筋的缝隙处做了轻微的阴影加深处理，强化结构的层次感。渲染时采用柔和的工业产品布光方案，主光源从侧上方照射，突出电机的轮廓立体感，辅助光源补光暗部，避免散热筋缝隙出现死黑区域，最终呈现的效果清晰展现了电机的整体外观与细节结构，可用于机械教学演示、设备装配模拟、工业场景搭建等场景使用。
