D75H100带刹车平板安装家具脚轮

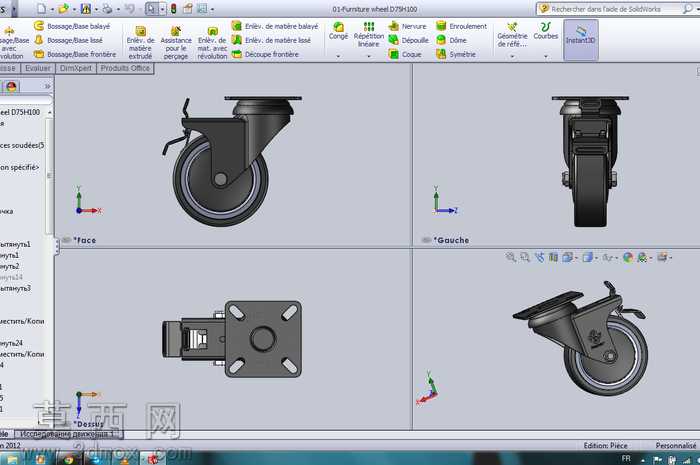

本模型为D75H100规格带刹车平板安装式家具脚轮，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循实际脚轮产品的生产尺寸标准，对脚轮的各个组成部件进行独立建模后完成整体装配，完整还原产品的真实结构与装配关系。建模阶段首先完成轮体部分的构建，轮体采用圆弧过渡的轮面设计，轮缘做倒角处理避免尖锐棱角，轮芯与外圈分别建模，还原实际脚轮软硬材质结合的结构特征；其次构建刹车制动结构，对刹车拨杆、制动卡扣、联动转轴等细小零件做精细化处理，确保刹车结构的动作逻辑符合实际使用状态，拨杆的开合角度、卡扣与轮面的接触位置都经过尺寸校准，可直观展示刹车锁止的工作原理；随后构建顶部平板安装座，安装座采用方形四孔安装设计，四个安装孔的位置、孔径都按照通用家具安装标准设定，安装座与轮架的连接转轴做同轴度约束，还原脚轮360度水平旋转的万向功能；轮架部分采用一体弯折的支撑结构，对弯折处的圆角、加强筋结构都做了细节还原，保证结构强度的呈现符合实际产品的力学设计。模型完成装配后添加了对应材质属性，轮体外圈赋予橡胶类哑光材质，呈现出防滑软质材料的质感，轮架、安装座、刹车组件赋予金属喷塑的深灰哑光材质，金属部件的边缘做轻微倒角反光处理，还原五金配件的真实质感，安装孔内部赋予金属原色材质，区分表面喷塑层与内部金属基材的视觉差异。模型通过四视图布局展示，分别呈现脚轮的侧视带刹车状态、正视状态、顶部安装座视角、斜侧整体视角，可全方位查看脚轮的各个结构细节，所有部件之间不存在干涉问题，装配约束完整，可直接用于家具产品的配套装配设计、脚轮产品的结构展示或生产参考。
