带手动截止阀的混凝土支墩供水管道组件

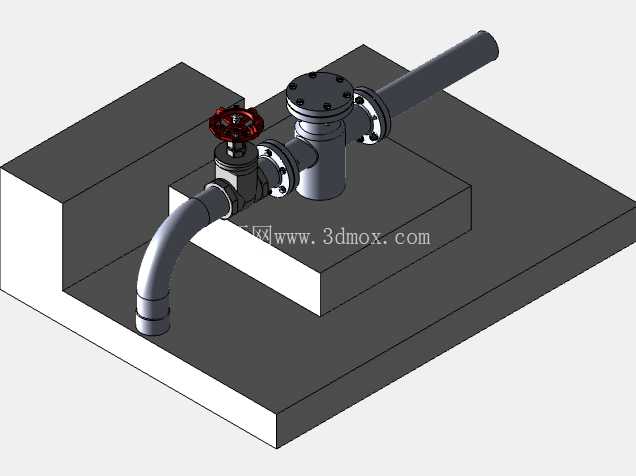

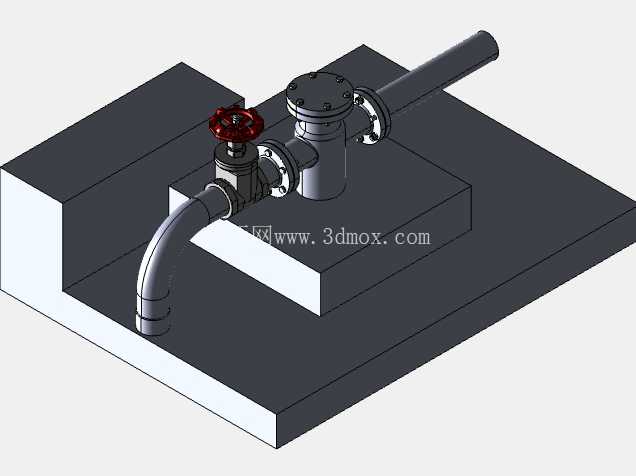

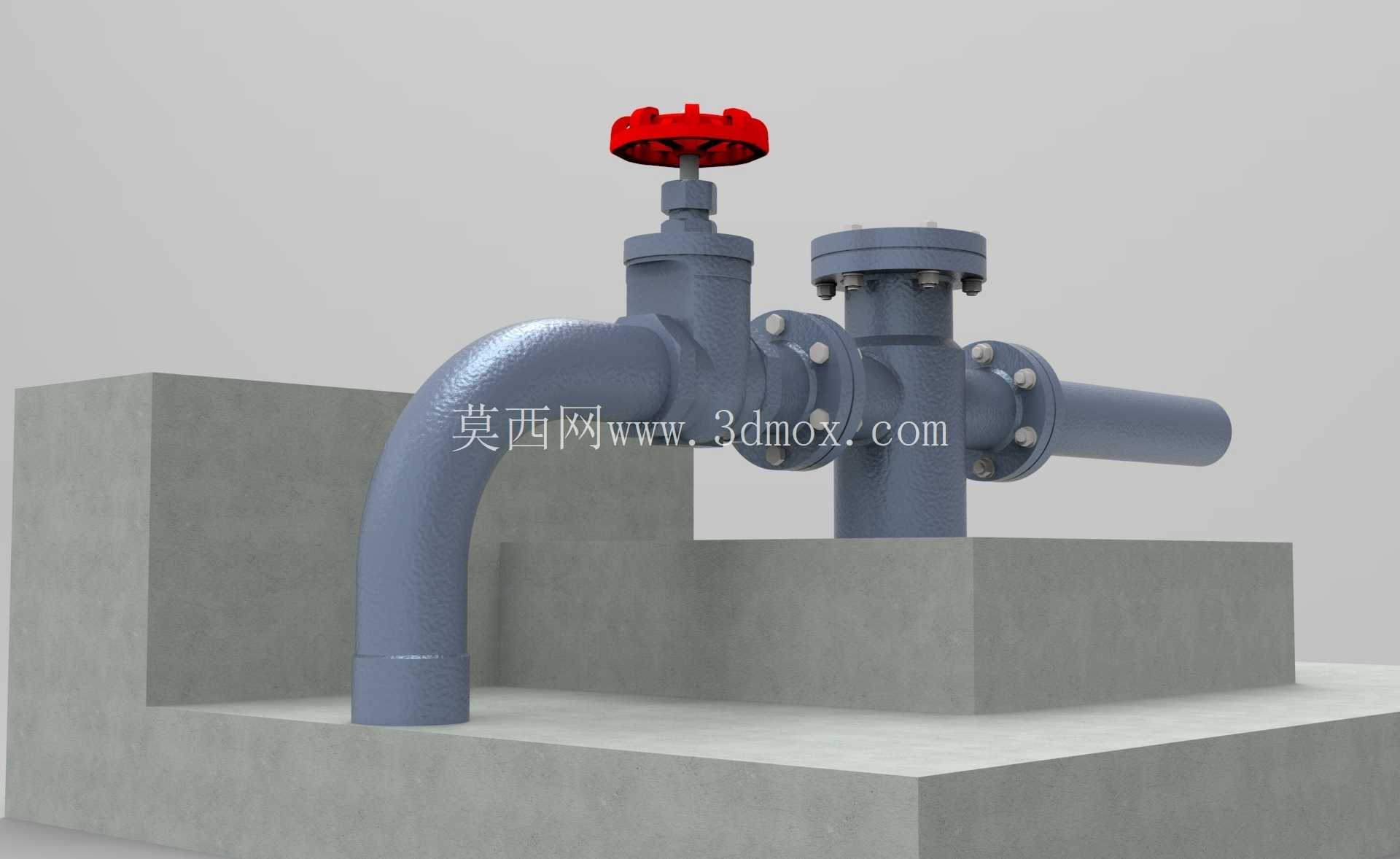

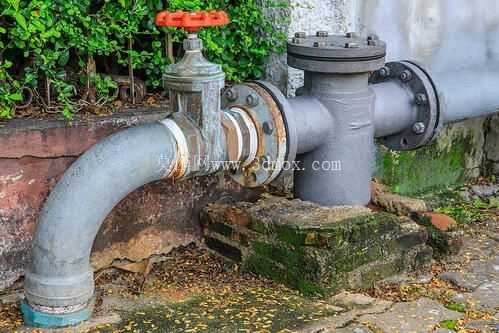

　　这套管路组件的设计核心围绕民用建筑室外给水入户段的实际工况展开，很多刚入行的结构设计师做室外管网时，容易忽略支墩与阀组的匹配关系，要么把支墩做小导致后期沉降拉裂焊口，要么阀组操作空间预留不足，运维人员拧不动手轮，这套模型刚好把这些容易踩坑的细节做了具象化呈现。从实际应用场景来看，这类组件通常敷设在小区室外地坪以下0.8-1.2米的冻土层以下位置，一端衔接市政给水主网的分支接口，另一端接入建筑地下层的给水总立管，承担着入户供水截断、压力调节、管路固定的多重作用，手轮顶端距离支墩操作面预留了120mm的操作空间，即便戴着劳保手套也能顺利完成开关操作，不会出现手轮蹭到混凝土面、发力角度不对拧不动阀杆的问题。

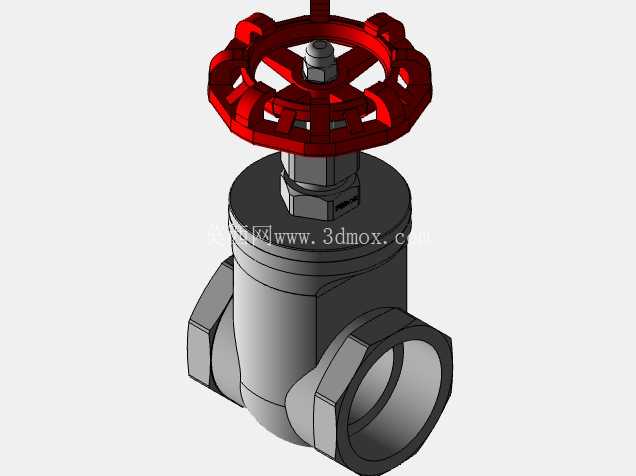

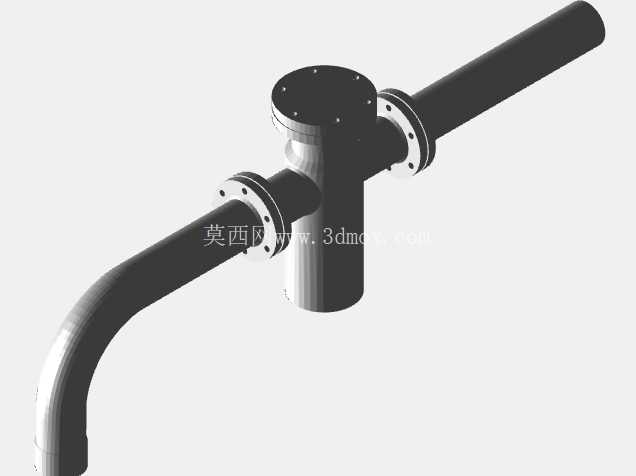

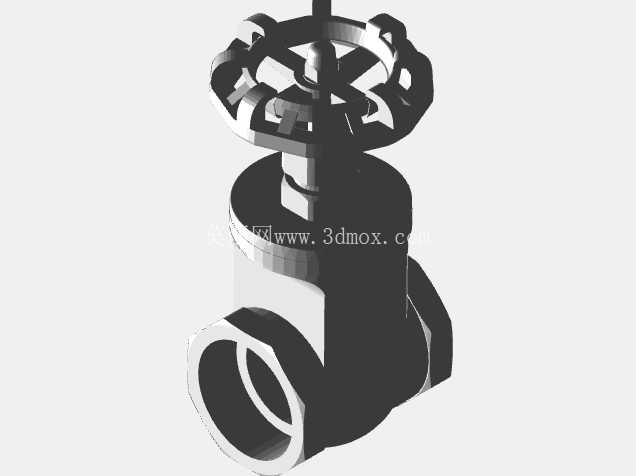

　　从功能特性上看，这套组件搭配的手动截止阀采用明杆结构设计，阀杆升降行程直观，运维人员站在操作面就能通过阀杆伸出长度判断阀门开度，不需要额外加装开度指示装置，阀瓣采用硬密封结构，密封面堆焊硬质合金，在长期带压供水的工况下，密封面不容易被水中的泥沙杂质冲刷磨损，正常工况下的无故障启闭次数可以达到三千次以上，完全满足民用建筑供水系统的运维周期要求。管道转弯处采用90度长半径弯头，曲率半径为管道公称通径的1.5倍，相比短半径弯头，水流在转弯处的局部阻力系数可以降低40%左右，能有效减少供水过程中的水头损失，避免高层用户端水压不足的问题。

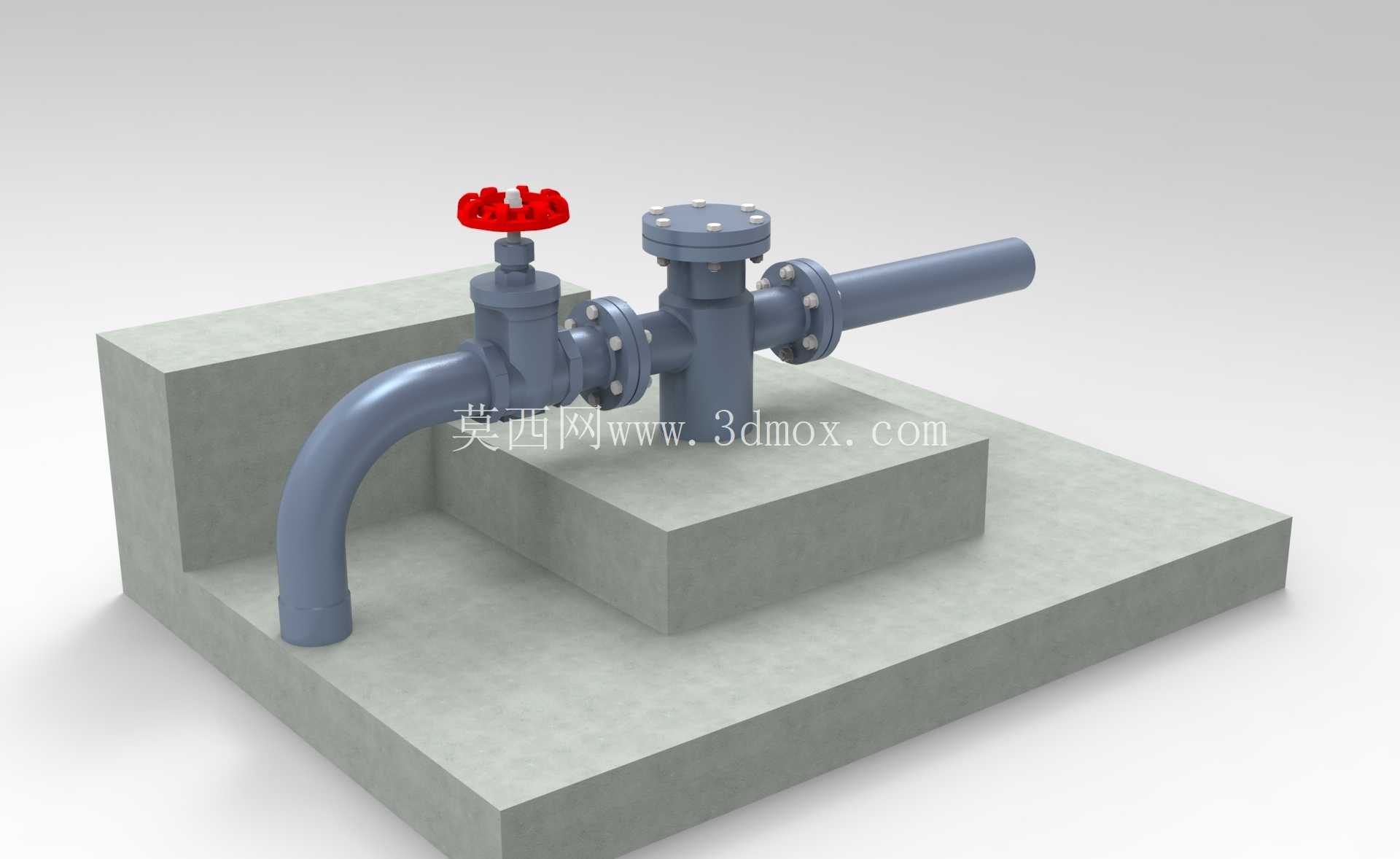

　　设计思路上，整套组件没有采用常见的管道直接埋地的敷设方式，而是给阀组和弯头位置分别设置了独立的混凝土支墩，两个支墩之间预留了20mm的沉降缝，填充沥青麻丝，避免不同位置的不均匀沉降对管道接口产生附加应力。阀组位置的支墩顶面做了5度的找坡，坡向支墩外侧的集水凹槽，日常检修泄水或者阀杆密封处轻微渗漏的水可以顺着坡度排走，不会长期积在支墩表面浸泡管道防腐层，有效延长管道的使用寿命。管道与支墩接触的位置设置了5mm厚的橡胶减振垫，一方面可以缓冲管道内水流脉动产生的振动传递，避免振动通过混凝土结构传递到建筑内部产生噪音，另一方面也能避免管道与混凝土直接接触产生的电化学腐蚀，减少管道外壁的锈蚀概率。

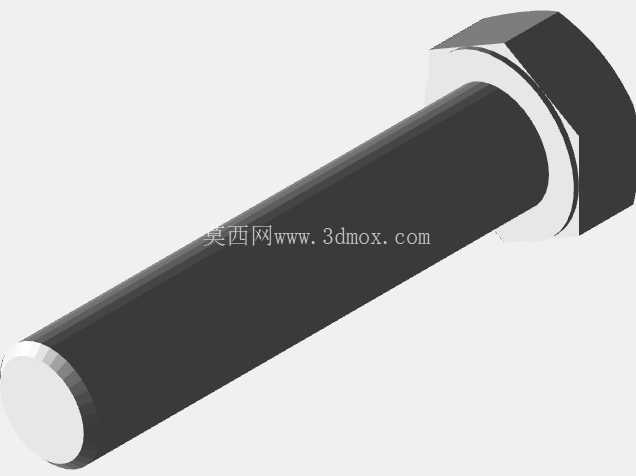

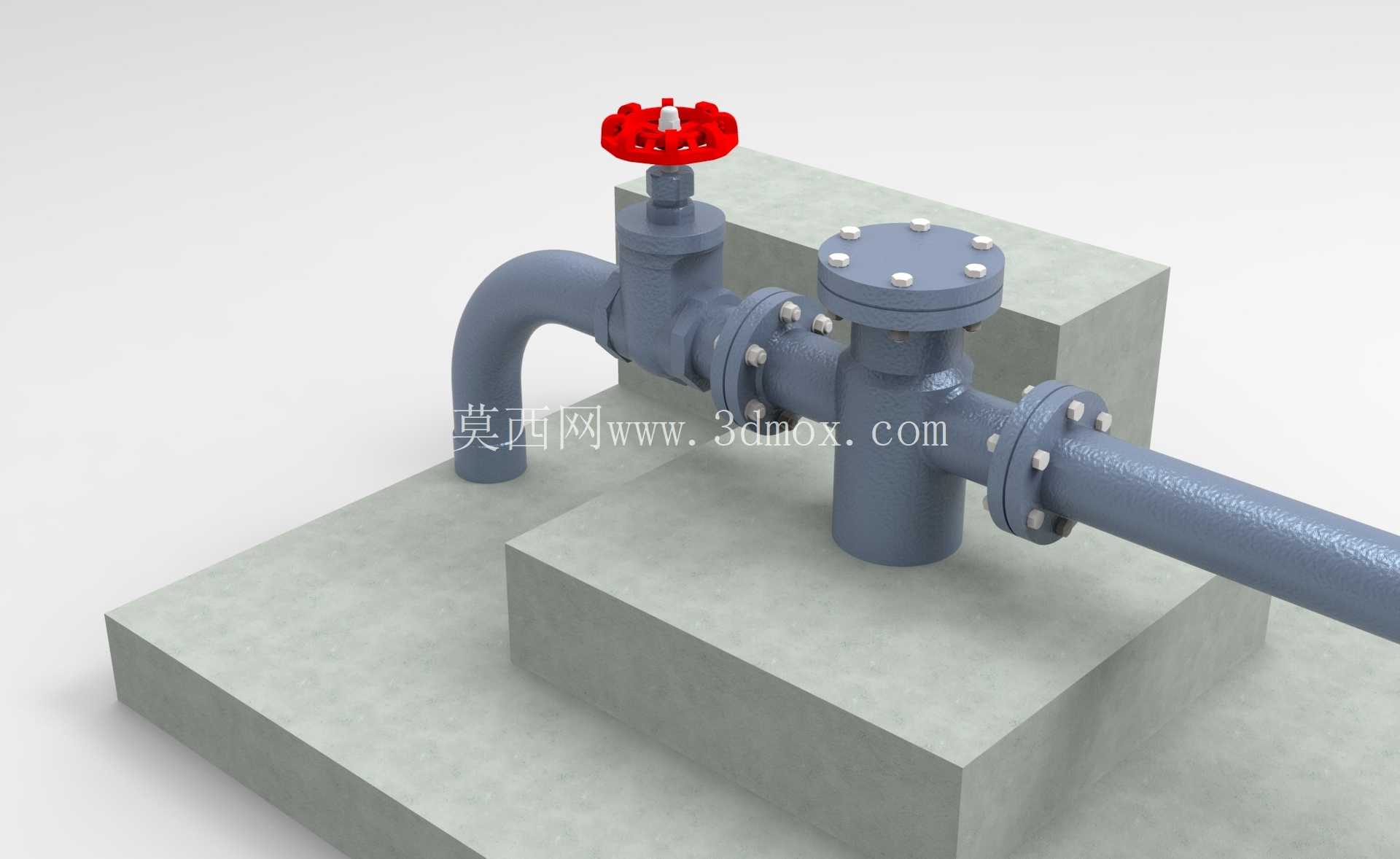

　　外形尺寸与安装边界方面，这套组件适配DN80的主管道与DN125的入户管接口，两个法兰接口的端面距离为420mm，安装时需要在阀组两侧预留至少300mm的操作空间，方便后期更换法兰垫片或者检修阀门。弯头底部的支墩尺寸为300mm见方，埋入原状土层的深度不小于200mm，避免回填土沉降导致支墩移位。阀组支墩的平面尺寸为600mm*400mm，顶面比管道中心标高低150mm，刚好承托阀组底部的法兰位置，不会让管道接口承受阀组的自重荷载。管道的法兰连接采用突面法兰，密封垫片采用橡胶石棉垫，螺栓采用8.8级镀锌螺栓，安装时对角均匀拧紧，避免法兰面偏斜导致渗漏。手轮采用红色烤漆处理，在昏暗的地下管井里辨识度很高，运维人员下井后可以快速找到供水总阀的位置，遇到管网漏损等紧急情况时能第一时间截断水源，减少漏水损失。另外这套组件的管道外表面做了环氧煤沥青防腐处理，防腐层厚度不小于0.3mm，可以适应地下潮湿、有弱腐蚀性土壤的敷设环境，不需要额外做套管防护，降低了施工成本。
