纳迪L03I25D3C燃气管道电磁阀结构

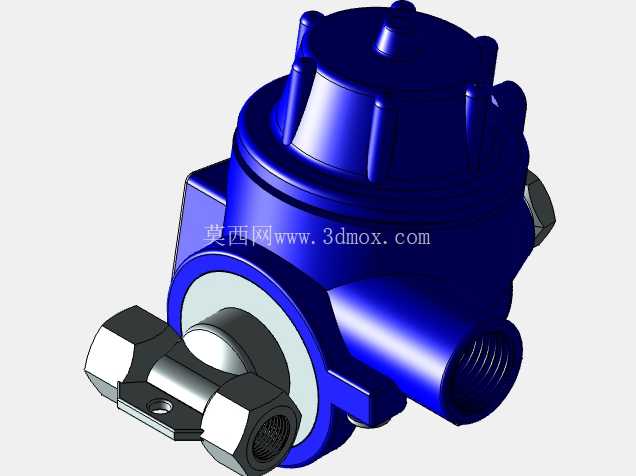

　　在城镇燃气管网调压站、工业窑炉燃气供给支路、商用厨房集中供气系统这类对介质通断可靠性要求极高的场景里，这类螺纹连接的电磁驱动截止阀是管路系统里不可或缺的控制单元，区别于大口径法兰连接的管线主阀，这类小通径的电磁阀更多承担支路末端、燃烧器前级的快速通断功能，响应速度直接决定了燃气系统的安全防护等级。从结构设计来看，这款阀采用了上置电磁驱动头加下置阀体的分体式布局，驱动部分和介质流道完全隔离，避免燃气内的微量杂质、硫化物侵蚀电磁线圈，延长驱动部件的使用寿命；阀体部分采用蓝色涂装的铸铝壳体，兼顾轻量化和耐压能力，进出油口采用内螺纹连接形式，不需要额外焊接法兰，在小通径管路安装时可以直接和镀锌管、不锈钢波纹管对接，减少管路连接件的数量，降低泄漏点风险。

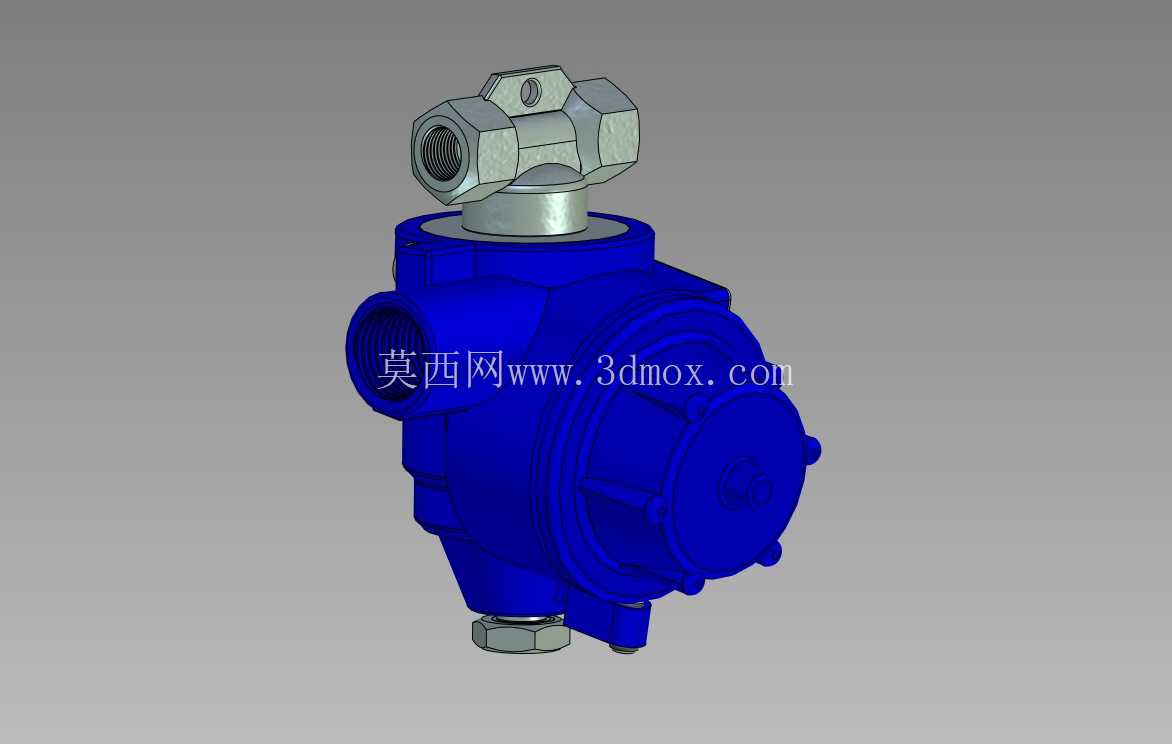

　　顶部的接线端采用六角锁紧结构，现场接线完成后可以通过锁紧螺母密封接线腔，满足户外安装的防雨防尘要求，底部设置的排污螺塞可以在定期维护时排出阀腔内积存的凝液、杂质，避免杂质卡滞阀芯导致的启闭失效。从安装边界来看，这款阀的整体高度控制在紧凑区间，侧面进出接口的同轴度公差控制在0.1mm以内，现场安装时不需要额外调整管路同轴度，直接拧装即可保证密封面贴合；阀体侧面的安装凸台可以搭配支架固定在墙面或设备机架上，避免管路振动导致阀体重力拉扯螺纹接口产生泄漏。

　　设计过程中，阀芯的密封副采用软密封加硬导向的结构，软密封材料选用耐燃气腐蚀的丁腈橡胶，保证关闭状态下的零泄漏，硬导向部分采用不锈钢材质，长期往复启闭不会出现导向磨损导致的阀芯偏磨，电磁头的吸力参数经过匹配，在额定电压下可以克服介质压力和弹簧阻力快速抬升阀芯，失电状态下弹簧快速推动阀芯复位切断介质，整个启闭过程的响应时间控制在数十毫秒级别，完全满足燃气系统紧急切断的响应要求。流道设计采用了全通径直流结构，介质流经阀体时的压力损失控制在极低水平，不会因为阀件的接入导致支路供气压力不足，影响后端燃烧设备的工况稳定性。

　　在实际选型应用中，这类阀需要匹配管路的公称压力、介质温度范围，安装时要注意阀体上标注的介质流向箭头，避免反向安装导致阀门无法正常启闭，同时电磁头的安装方向可以根据现场接线空间旋转调整，不需要拆解阀体即可调整接线口朝向，适配不同的安装空间约束。不同于通用水用电磁阀，这款阀的密封件、壳体材料都经过燃气兼容性测试，长期接触甲烷、液化石油气等介质不会出现材料溶胀、密封失效的问题，在工业燃烧系统、燃气锅炉供气支路、燃气报警联动切断系统中都能稳定运行，三维建模过程中对螺纹接口的尺寸公差、密封槽的深度宽度、电磁头和阀体的配合止口都做了精确还原，方便设计人员在做管路布局时直接调用，提前核对安装空间、接口匹配性，减少现场安装时的干涉问题。
