办公用空间框架结构设计图纸

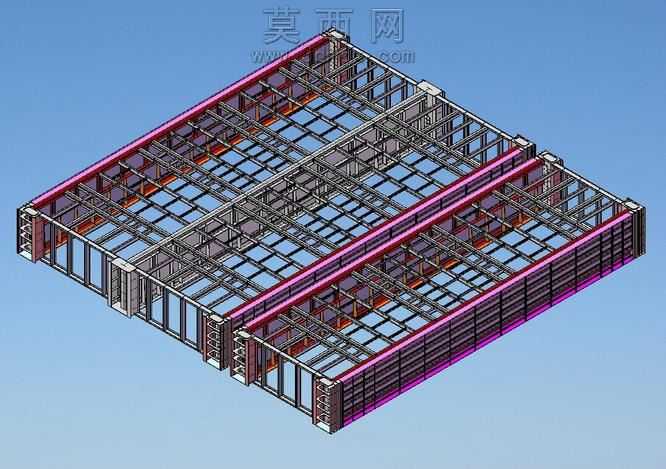

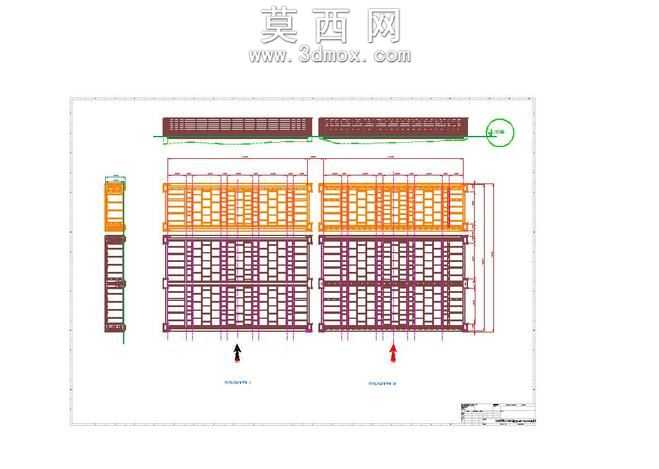

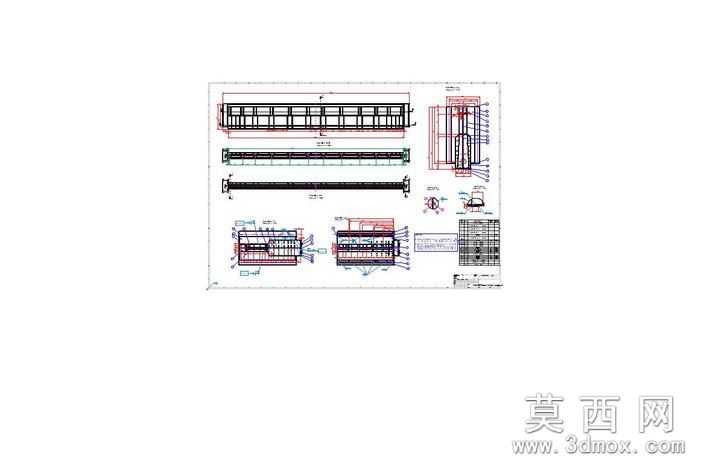

本作品为办公场景使用的空间框架结构设计方案，整体建模过程依托三维设计软件完成，首先通过基准面搭建确定框架的整体长宽高比例，结合办公场景的使用需求划定各分段结构的尺寸边界，保证整体结构适配常规办公区域的摆放与使用要求。建模阶段优先绘制框架的主支撑型材截面草图，通过拉伸、阵列命令生成纵向主支撑梁，再依次绘制横向连接肋、端部固定座的结构特征，针对框架的连接节点，采用焊接连接的结构形式进行细节建模，还原实际加工中的焊缝位置与连接形态，同时对型材端部的倒角、安装孔位做精细化处理，保证各部件的装配间隙符合工程加工公差要求。渲染阶段针对不同结构部件赋予差异化材质，主支撑梁采用哑光金属材质模拟钢制型材的质感，连接节点处做轻微的金属光泽提亮处理，固定座部分采用硬质工程塑料材质，通过调整材质的粗糙度、反射率参数，让整体结构的材质层次清晰可辨。结构设计上充分考虑框架的承重稳定性，纵向支撑采用等间距排布形式，横向肋板设置多道加强结构，避免框架在受力状态下出现形变，同时针对不同使用需求预留了可拓展的安装位，支持后续加装隔板、挂钩等附属配件。图纸部分完整呈现了框架的正视图、侧视图、俯视图以及关键节点的局部放大视图，标注了各部分的详细尺寸、公差要求以及焊接工艺说明，不同视图采用差异化线宽与颜色区分轮廓线、标注线、辅助线，让图纸信息清晰易读，可直接用于指导实际生产加工。整个设计过程兼顾结构实用性与加工便捷性，所有部件均采用常规标准型材加工，无需特殊定制构件，有效降低生产制造成本，同时框架采用模块化设计思路，各分段结构可拆分运输后现场组装，适配不同办公场景的灵活布置需求。
