摆线结构电机齿轮传动装置三维设计

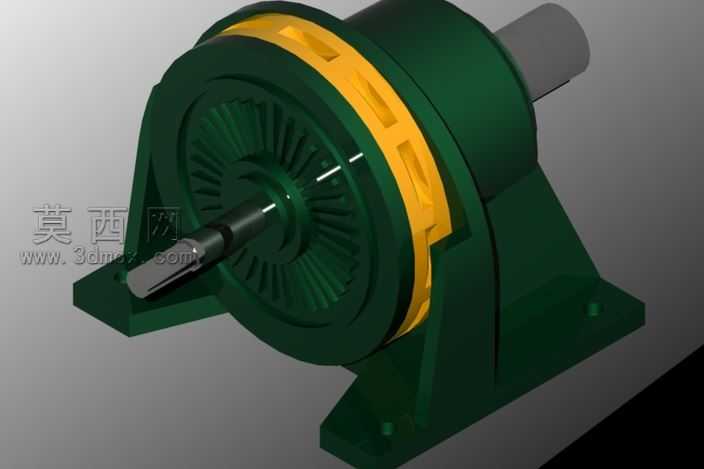

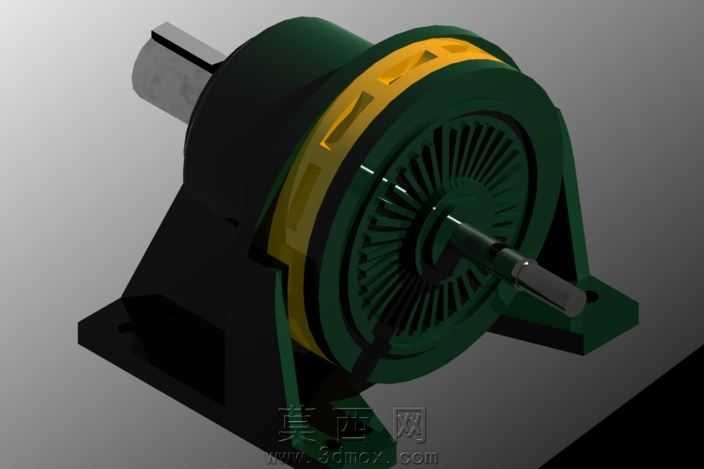

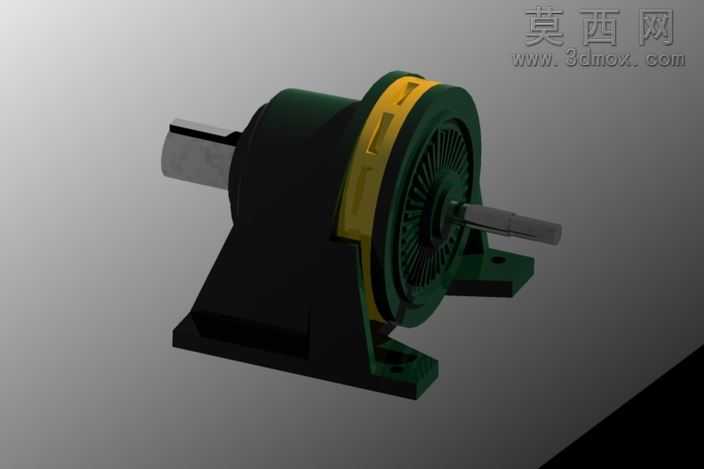

本作品为摆线结构电机齿轮传动装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各传动部件的装配精度与运动逻辑合理性，对摆线齿形的轮廓曲线采用精准的方程驱动生成，确保齿形啮合的理论参数符合摆线传动的设计标准。模型完整还原了装置的支撑底座、输入轴段、摆线轮主体、输出轴端以及外围防护壳体结构，各部件之间的装配间隙经过合理校核，既符合实际机械加工的公差要求，也能在三维软件中完成无干涉的运动仿真演示。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：支撑底座与壳体采用哑光深绿色金属漆材质，还原工业铸件的表面质感；摆线轮的传动啮合区域做了亮黄色警示色材质区分，既符合工业设备的安全标识规范，也能直观展示传动核心区域的位置；输入输出轴段采用银灰色金属材质，添加了细微的表面拉丝纹理，还原机加工轴类零件的真实表面效果；端盖的散热格栅区域做了精细化的结构建模，每一条散热筋的尺寸、间距都参照同类工业产品的实际参数设置，保证结构的合理性。设计过程中重点考量了摆线传动的结构特性，将摆线轮的偏心安装结构、齿廓啮合的配合关系都做了精准还原，没有对核心传动结构做简化处理，方便使用者直观理解摆线齿轮与电机结合的传动原理。整体渲染采用柔和的工业场景布光，通过多角度的光源设置突出各部件的结构轮廓与材质差异，阴影效果做了适度柔化处理，既保证模型的立体感，也不会出现过暗的阴影区域遮挡结构细节。模型的各部件均做了独立的分组命名，方便后续对单个零件进行编辑修改、导出工程图或者进行二次结构优化，整体结构完整度高，可用于机械原理教学、传动方案演示、同类产品设计参考等多个场景。
