双层铰接式机械连接臂结构设计

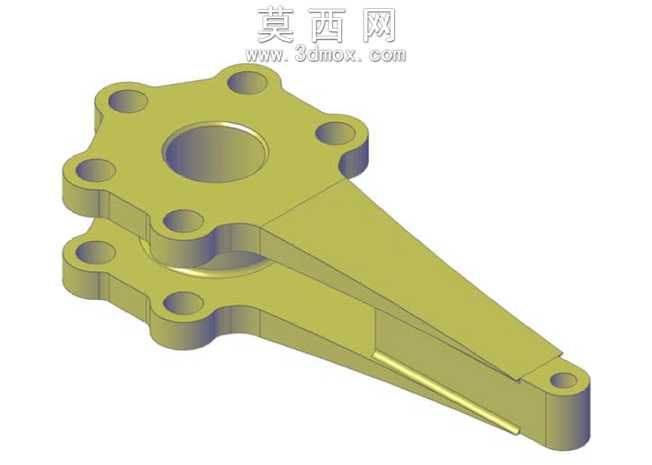

该作品为双层铰接式机械连接臂的三维建模成果，建模阶段采用参数化设计思路，先以中心主铰接孔为定位基准，绘制臂体的外轮廓草图，通过拉伸凸台命令生成单层臂体的基础实体，再通过特征镜像得到上下两层平行的臂板结构，保证两层臂板的同轴度与间距精度。针对臂体端部的多个安装孔位，建模时先绘制孔位分布的辅助草图，以圆周阵列与线性阵列结合的方式完成所有通孔的创建，同时对每个孔位添加倒角特征，避免实际装配时出现锐边划伤的问题，也提升了零件的工艺合理性。材质渲染阶段，为零件赋予了金属质感的哑光黄绿色涂装材质，调整材质的粗糙度与金属度参数，模拟工业机械零件常用的喷塑表面效果，同时在孔壁位置添加了轻微的金属反光效果，区分加工面与非加工面的视觉差异。结构设计上，该连接臂采用双层叠板的结构形式，相比单层臂体大幅提升了结构的抗扭与抗弯强度，中心位置的大尺寸铰接孔用于安装主铰接销轴，实现臂体与基座的转动连接，臂身延伸端的小孔用于连接执行端构件，臂板边缘的多个均匀分布的小孔用于安装附属构件或者实现臂体的轻量化减重，两层臂板之间预留的间隙可容纳配套的铰接衬套，减少转动过程中的磨损。建模过程中对所有的圆角过渡特征进行了统一处理，在臂体的转角、孔位边缘都添加了适配的圆角，既降低了零件加工时的应力集中风险，也让整体结构的视觉效果更协调。渲染输出时采用了柔和的环境光搭配定向补光，清晰展现出零件的结构层次与轮廓细节，所有特征的尺寸参数都遵循机械设计的通用规范，可直接用于后续的工程图导出与实际加工参考。
