线性压杆压紧执行机构三维设计

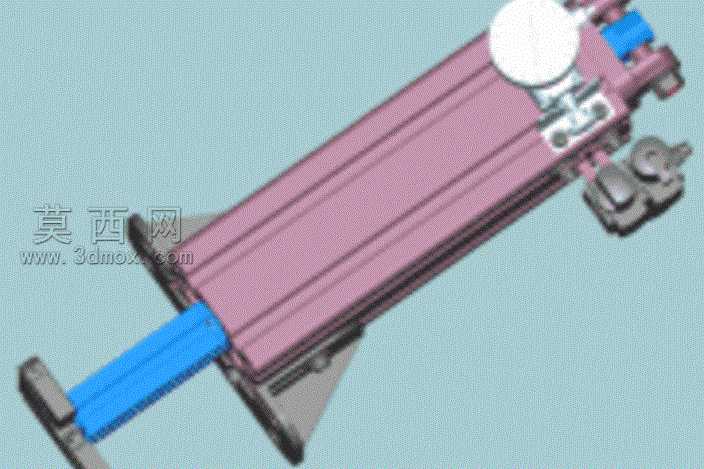

本作品为线性压杆类压紧执行机构的三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，先通过草图绘制勾勒出整体的轮廓基准，依次完成基座支撑结构、线性滑移导轨、压杆执行端、驱动连接模块以及配套限位组件的单体建模。建模阶段对各部件的配合公差做了预留设计，保证后续虚拟装配时各运动部件不存在干涉问题，滑移副的接触面做了平整化处理，还原实际机械结构中滑动配合的精度要求。材质渲染环节，针对不同部件的实际应用材质做了区分设置：主体承载基座采用灰铸铁材质，调整粗糙度参数还原铸件的哑光磨砂质感，表面做了细微的颗粒纹理处理模拟铸造表面的肌理；线性压杆的执行端采用蓝色工程塑料材质，调整高光与反射参数体现硬质塑料的表面特性；驱动端的圆形端盖采用抛光金属材质，添加适度的环境反射效果还原机加工金属件的光亮质感；侧边的配套功能组件分别做了镀锌钢、氧化发黑处理钢件的材质区分，不同材质的色彩与质感对比清晰，能够直观区分各功能部件。结构设计上，整体采用卧式长条形布局，底部设置三角支撑结构提升整体安装稳定性，压杆沿主体的线性方向做往复运动实现压紧动作，侧边设置的限位与传感组件可实现压合行程的精准控制，驱动端的连接结构可适配不同类型的动力输入源，既可以搭配气动驱动也可换装电动伺服驱动模块，具备较强的适配性。设计思路围绕线性压紧的实际工况需求展开，在保证结构强度的前提下尽可能优化整体体积，各部件均采用标准化的机械结构设计，方便后续加工制造与备件替换，运动路径做了直线度优化，保证压合过程中压杆不会出现偏摆问题，压紧力的传导路径做了平直化设计，减少力传导过程中的损耗，提升压紧作业的稳定性与可靠性。
