标准直齿平面圆柱齿轮三维设计模型

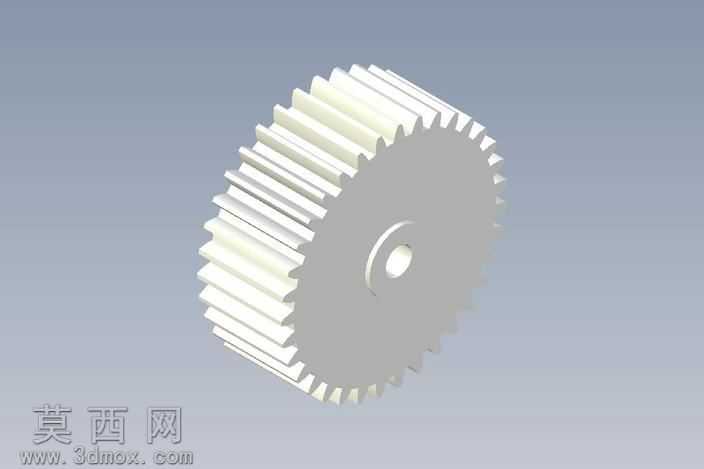

本模型为标准直齿平面圆柱齿轮，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先通过参数化公式定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，再通过草图绘制生成单齿的渐开线齿廓曲线，经拉伸、阵列操作完成全部轮齿的结构构建，保证每一个轮齿的齿形精度、齿距均匀度完全符合机械传动设计标准。模型中心设计有标准安装轴孔，轴孔边缘做了适配安装的倒角处理，可直接与对应规格的传动轴完成装配对接，轮体部分采用等厚度圆盘结构，在保证轮体结构强度满足传动载荷要求的前提下，尽可能降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率。材质渲染方面，模型采用工程塑料质感的哑光米白色材质表现轮齿部分，轮体端面采用浅灰色哑光金属质感材质，通过光影渲染清晰呈现轮齿的啮合面结构、齿根过渡圆角细节以及轴孔的装配结构，整体视觉效果简洁直观，能够清晰展示平面直齿轮的完整结构特征。设计过程中重点考量了齿轮的传动啮合特性，所有齿形参数均经过啮合校验，保证该齿轮可与同模数同压力角的配对齿轮实现平稳啮合，无齿廓干涉、传动卡滞等问题，可用于机械传动系统的结构装配验证、传动原理演示、机械设计教学演示等场景，也可作为基础传动零件模型导入各类机械装配体中，完成整套传动机构的虚拟装配与运动仿真分析，帮助设计人员提前验证传动系统的布局合理性与运动可靠性。
