宝马X6汽车前大灯逆向结构设计作品

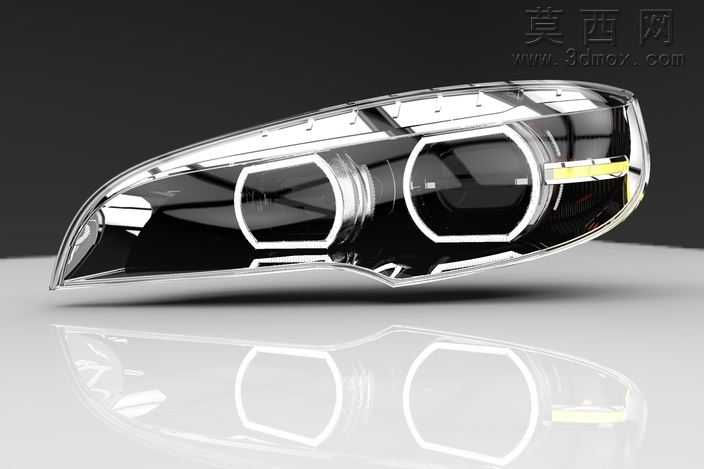

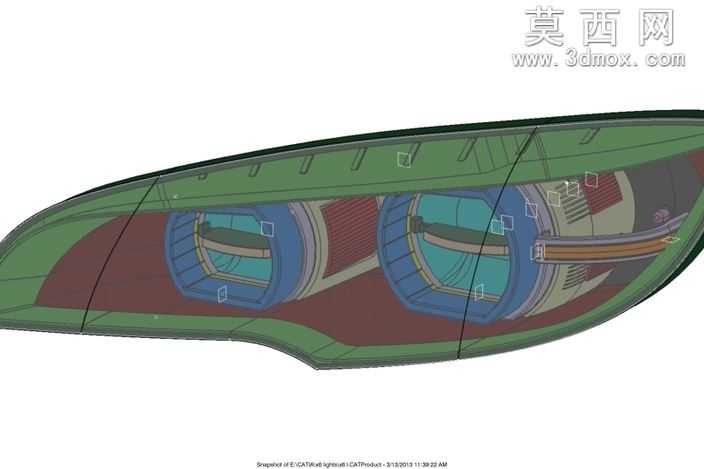

本作品为宝马X6车型前大灯的逆向结构三维设计成果，依托CATIA软件完成全流程建模工作，整体建模过程严格参考实车照片与产品蓝图开展，完整还原了宝马X6前灯的流线型外轮廓与内部多层级功能结构。建模阶段首先通过逆向点云对齐完成外灯罩的曲面构建，精准匹配原车大灯的溜背式线条弧度，保证外曲面的G2连续顺滑度，还原灯罩的透明材质覆盖区域的曲率变化，确保外观造型与实车完全一致。内部结构建模阶段，依次完成了双透镜灯组的定位结构、反光碗的曲面造型、内部饰板的分层隔断结构、线束排布的预留空间以及灯壳后端的安装卡扣结构的搭建，每一处结构都严格对照参考资料的尺寸比例进行校准，双透镜单元的同轴度、反光碗的聚光曲面角度、内部遮光板的位置都经过反复调整，既还原了原车大灯的双光透镜布局特征，也保证了各零部件之间的装配间隙符合汽车零部件的设计公差要求。材质设定层面，针对不同部件匹配了对应的材质属性：外灯罩采用高透聚碳酸酯材质参数，设置了合适的透光率与表面轻微磨砂质感；内部透镜采用高透光光学玻璃材质，还原光线折射的通透效果；反光碗层设置了高反光镀铬材质，模拟原车反光层的金属镜面质感；灯壳主体采用耐候性ABS塑料材质，设置了哑光深绿的基础色调，内部隔断饰板采用暗红哑光材质区分功能区域，不同材质的边界清晰，装配关系明确。设计过程中充分考虑了前大灯的实际功能需求，在透镜周边预留了调光机构的安装空间，灯壳边缘设置了密封胶条的安装卡槽，后端预留了灯泡安装位与线束穿出的密封结构，整体模型不仅具备高度还原的外观展示效果，也完整呈现了量产汽车前大灯的内部结构逻辑，可作为汽车车灯设计、逆向建模学习的参考案例，帮助学习者掌握汽车外饰件逆向建模的曲面构建技巧、多层级装配结构的搭建思路，理解汽车车灯从外观造型到内部功能结构的设计逻辑。
