欧宝AstraJ1.4T汽车散热器结构设计

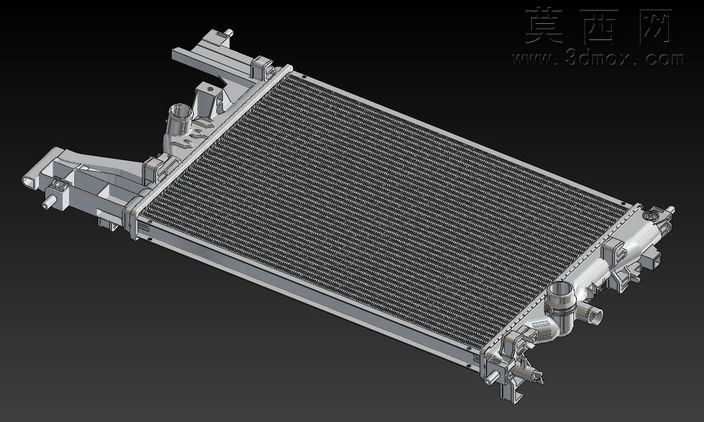

本作品为适配欧宝AstraJ1.4排量1.6v涡轮增压2009款车型的散热器三维建模设计，建模过程严格参考实车部件的装配尺寸与功能需求完成，整体还原了车用散热器的完整结构特征。建模阶段首先梳理了散热器的核心组成逻辑，将整体结构划分为芯体主散热区、两侧水室、端部安装固定支架、管路连接接口四大模块，通过参数化建模方式逐一搭建各部分特征，保证各部件间的装配公差符合实车安装要求。芯体部分采用密集排布的散热带与散热管交替组合结构，建模时通过阵列特征还原散热鳍片的细密排布形态，精准控制鳍片间距、管壁厚度参数，还原真实散热器的换热结构基础；两侧水室根据冷却液流向设计了对应的腔体结构，预留了进出水管接口、排气螺塞安装位、传感器安装座等细节特征，接口处的卡扣、密封槽结构均做了精细化还原，保证结构的装配合理性。端部安装支架根据车型机舱的安装点位设计了对应的安装孔位、定位凸台与加强筋结构，支架与水室的连接过渡区域做了圆角应力释放处理，还原实车部件的结构强度设计逻辑。材质渲染阶段，芯体散热鳍片采用铝合金哑光金属材质，调整材质的粗糙度与金属度参数，还原铝制散热片的细微金属质感与表面氧化层的视觉效果；水室部分采用耐高温增强尼龙材质，调整材质的半哑光质感与深灰黑色调，还原工程塑料部件的视觉特征；安装支架部分采用铸铝材质，添加细微的铸造纹理质感，管路接口处的金属接头采用抛光铝合金材质，区分不同部件的材质差异提升渲染真实感。设计过程中充分考虑车用散热器的换热效率需求与装配适配性，所有结构特征均围绕实车的冷却系统工作逻辑搭建，既保证了外观结构的高度还原，也兼顾了内部流道、安装点位的功能合理性，可用于汽车冷却系统结构教学、改装方案验证、零部件替换参考等场景，完整呈现了乘用车水冷散热器的典型结构设计特点。
