手推车通用金属滚轮三维结构设计

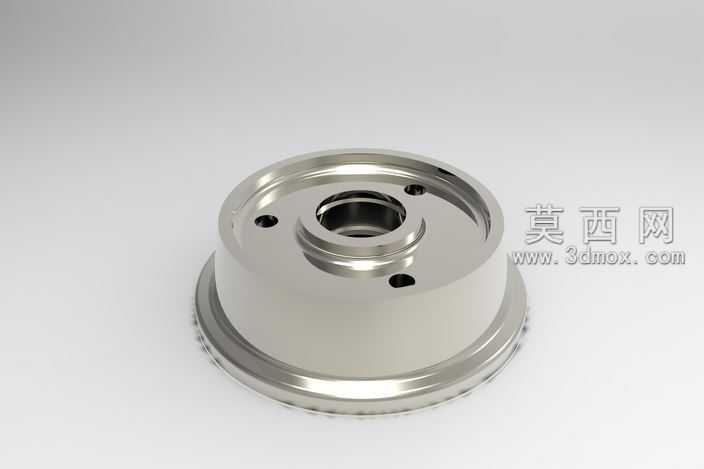

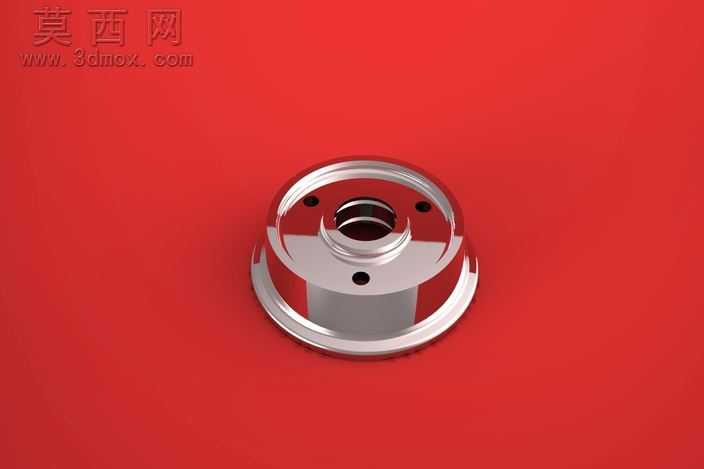

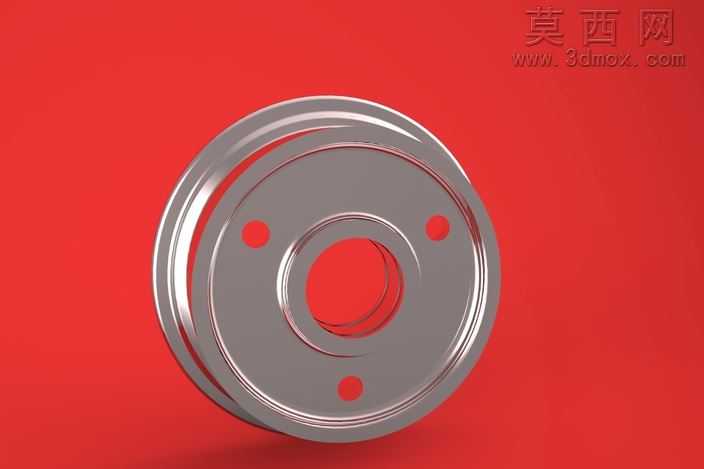

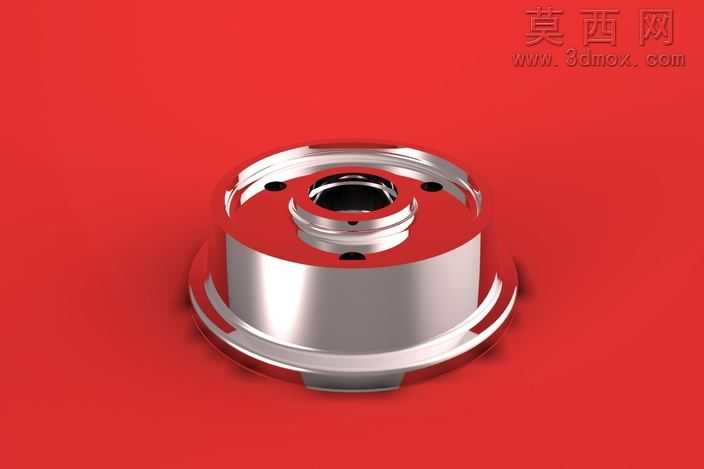

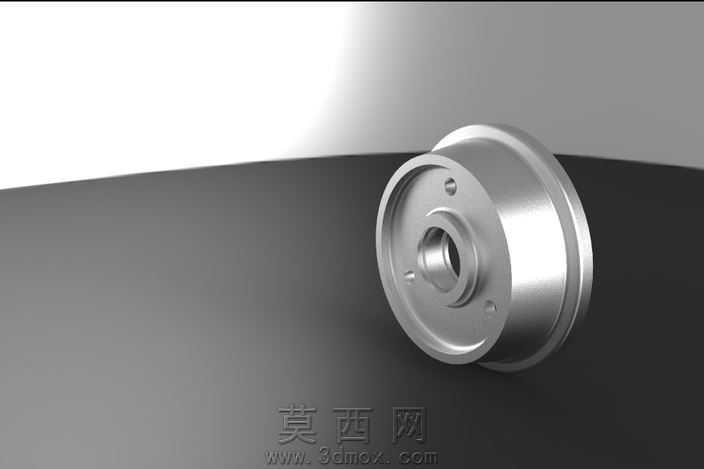

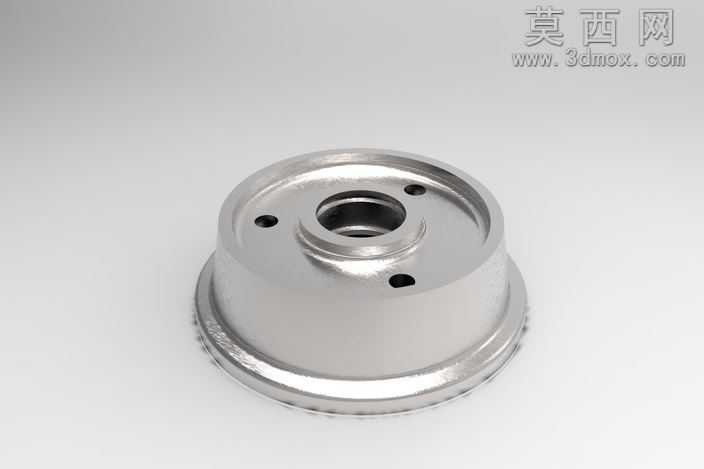

本作品为手推车配套金属滚轮的三维数字化设计成果，建模阶段采用NX软件完成全参数化结构搭建，首先以中心轴孔为基准定位核心装配轴线，依次绘制轮毂主体的回转截面轮廓，通过回转特征生成轮体基础基体，再对轮体端面的安装孔位进行阵列排布，严格匹配通用手推车、小型家电的安装孔距标准，保证结构的互换性。建模过程中对轮体的过渡圆角、安装沉孔、轴肩定位结构逐一进行特征细化，所有尺寸均参考行业通用五金件的公差规范设定，避免后续生产装配出现干涉问题。材质渲染阶段，针对金属轮的使用场景，为轮体主体赋予亮面镀铬金属材质，调整材质的反射率、粗糙度参数，还原金属轮表面的高光质感与金属光泽，对中心轴孔内壁赋予哑光金属材质，区分装配接触面与外观面的材质差异，背景采用高饱和度红色衬底，通过三点布光方案突出轮体的立体轮廓与结构层次，在轮体下方添加柔和的投影效果，增强模型的真实感与视觉表现力。结构设计层面，该滚轮采用一体式轮毂结构，轮体外侧设置多层加强筋结构，既提升轮体的承重抗变形能力，又控制整体重量，中心轴孔适配标准滚动轴承安装位，可直接配套标准轴承实现转动功能，端面的均匀分布安装孔可通过螺栓与手推车支架、家电底部支架直接固定，无需额外定制连接件。设计思路围绕通用性展开，除适配手推车使用外，结构尺寸同时兼容家用洗衣机、饮水机等小型设备的底部滚轮安装需求，实现一款结构多场景复用，减少重复开模的成本，建模过程中对所有关键装配尺寸进行参数化关联，后续可根据不同承重需求快速调整轮体直径、壁厚、孔位参数，快速衍生不同规格的同系列滚轮产品，模型完成后经过干涉检查与结构验证，所有活动部件无装配冲突，结构强度满足日常使用的承重要求，可直接用于后续的工程图导出、生产加工参考或者产品展示使用。
