iPhone14ProMax消费电子整机结构三维数模

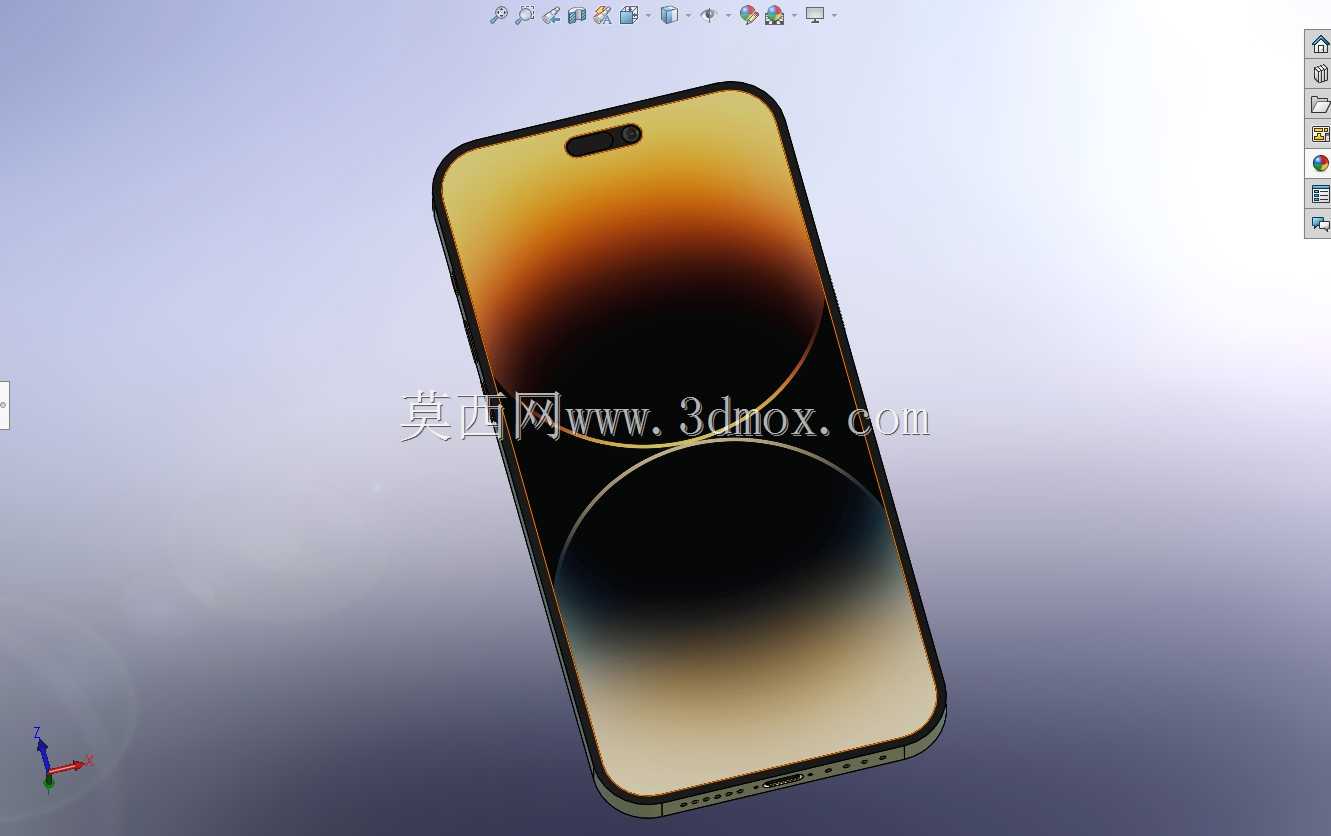

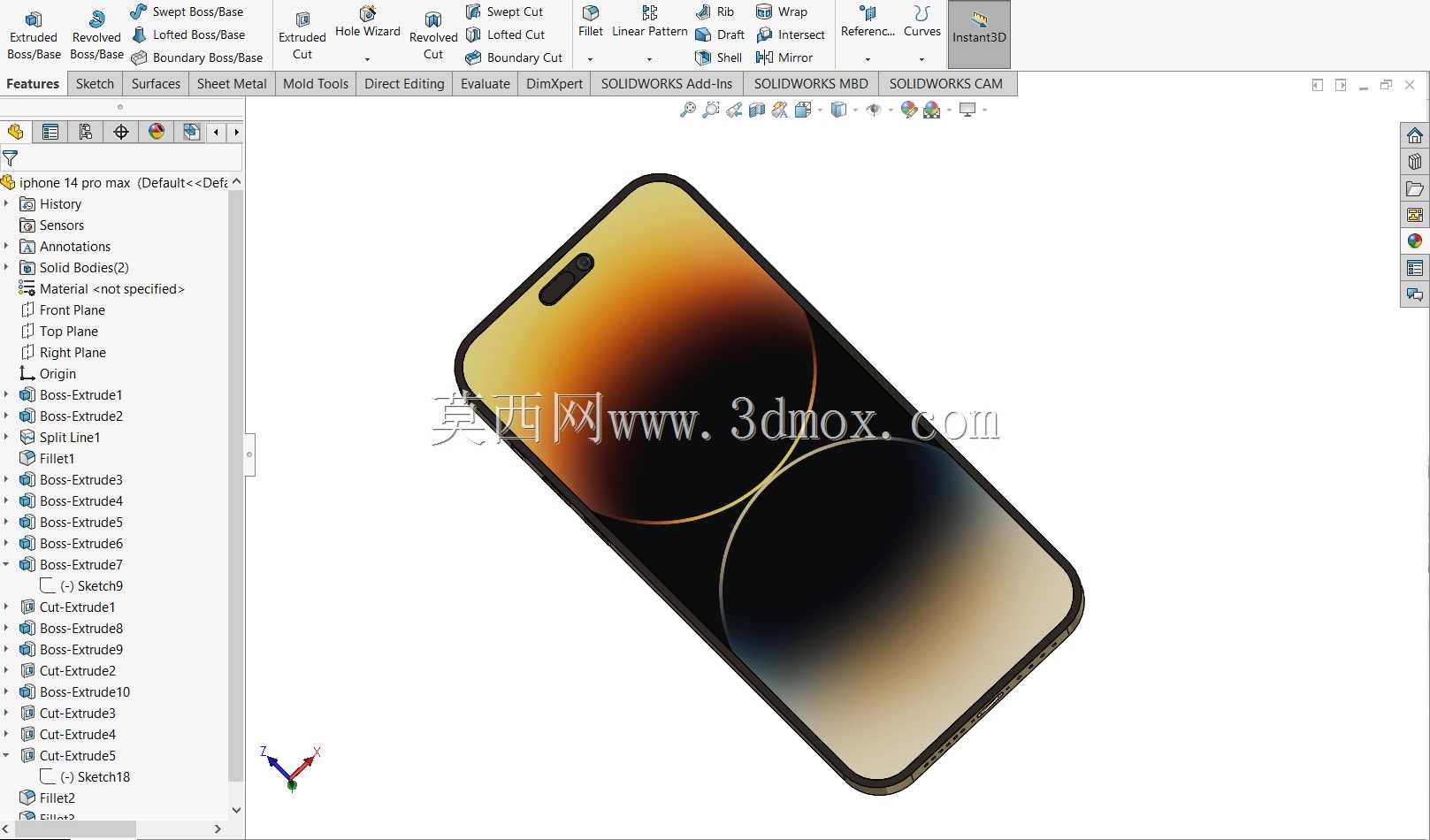

　　本次完成的iPhone14ProMax整机结构数模，完全围绕消费电子终端的实际落地需求搭建，建模过程中首先考虑的是手持场景下的人机交互边界，整机外轮廓的圆角曲率经过反复校核，既匹配日常单手握持时的手掌贴合度，也避免直角边框带来的硌手感，同时兼顾口袋收纳时的边缘顺滑度，不会出现勾扯衣物面料的问题。从结构分层来看，数模完整还原了正面超瓷晶面板、不锈钢中框、背面磨砂玻璃三层主体结构的装配关系，正面灵动岛区域的挖空结构严格匹配实际元器件的排布空间，前置摄像头、Face ID模组的安装位预留了足够的公差余量，不会出现装配干涉的问题，屏幕与中框的衔接处做了0.1mm的台阶差设计，既可以给屏幕缓冲泡棉预留安装空间，也能在设备跌落时让中框先接触受力面，降低屏幕碎裂的风险。

　　中框部分的结构设计重点考虑了按键、卡槽、天线断点的位置排布，侧边音量键、电源键的按压行程预留了0.3mm的活动空间，按键与中框开孔的单边间隙控制在0.05mm，既保证按压时的顺畅手感，也避免日常使用中灰尘、水汽进入机身内部；SIM卡槽的位置做了防水胶圈的安装槽位，匹配IP68级防水的结构要求，天线断点的位置避开了用户日常握持时的手掌遮挡区域，尽可能降低手持状态下的信号衰减问题。

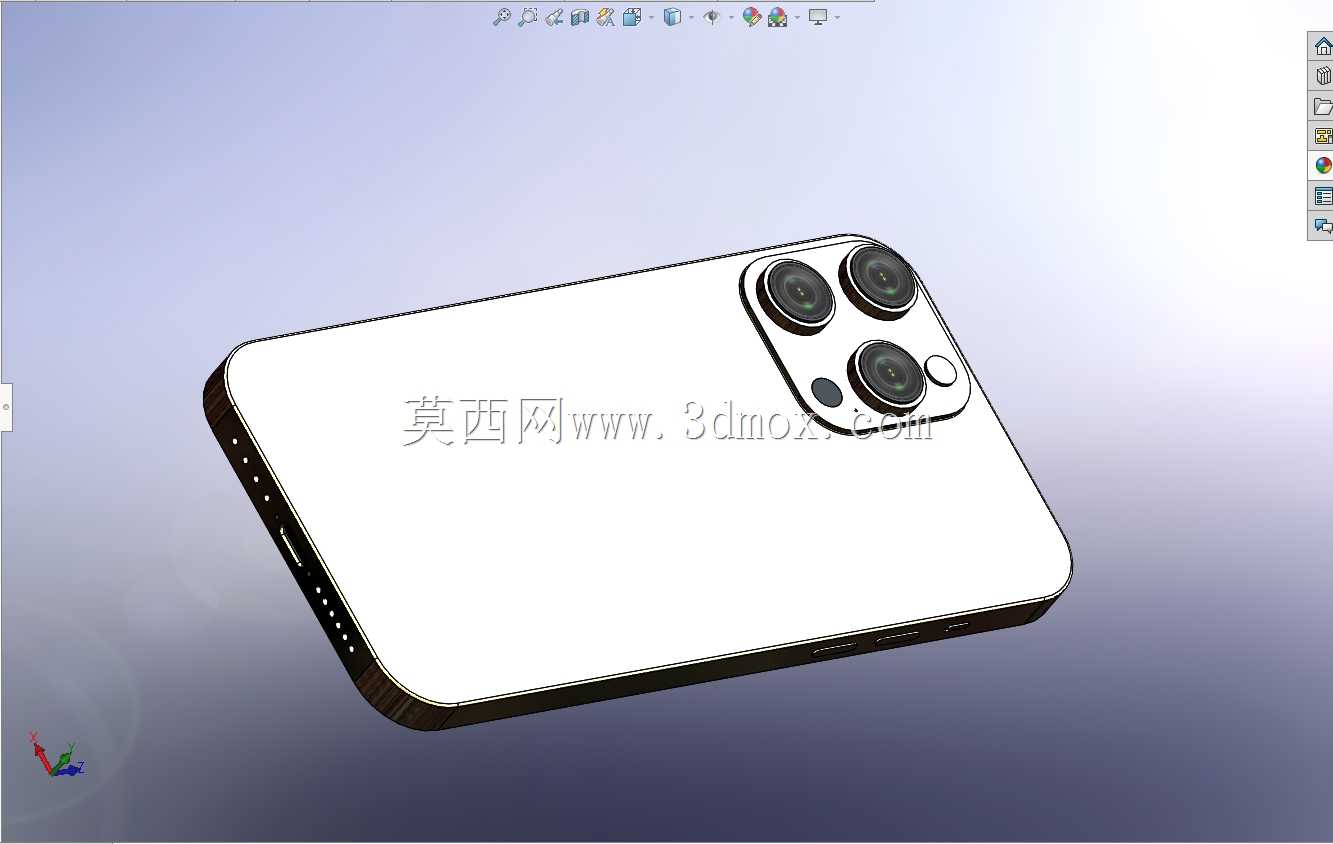

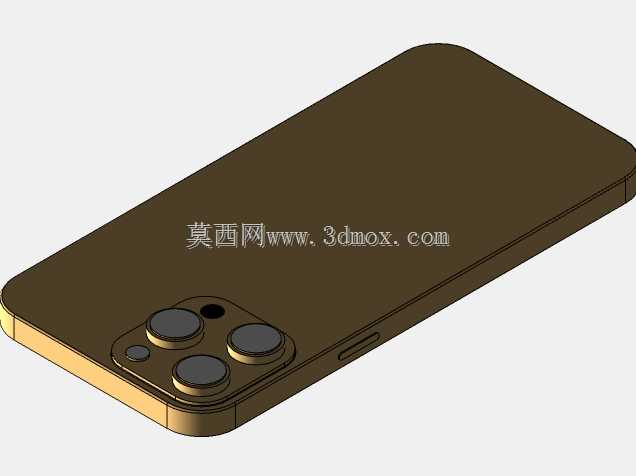

　　背面摄像头模组的凸起结构是建模时的重点校核部分，整个模组的外凸高度经过反复调整，既保证三颗摄像头、LiDAR扫描仪、闪光灯的排布空间，也让设备平放在桌面时的倾斜角度控制在合理范围，不会出现明显的跷跷板问题，模组边缘的金属保护圈做了微小的倒角处理，避免日常放置时刮蹭桌面，同时摄像头镜片的安装位预留了0.2mm的下沉空间，防止镜片直接接触接触面产生划痕。建模过程中所有的曲面都做了G2连续处理，尤其是中框与正反两面玻璃的衔接处，曲面过渡顺滑无明显棱线，还原实际产品的金属光泽反射效果，内部结构虽然做了适当简化，但主板、电池、无线充电线圈的占位都严格按照实际尺寸搭建，可直接用于后续的保护壳、贴膜、无线充电器等周边配件的结构适配，也能作为消费电子结构设计的参考案例，帮助从业者理解旗舰智能手机的堆叠逻辑与外观曲面处理思路。

　　在安装边界的校核上，整机的长宽厚尺寸完全匹配实际产品的参数，所有外接开孔的位置——底部的Lightning接口、扬声器开孔、麦克风开孔，顶部的降噪麦克风开孔，都严格对齐实际位置，周边配件厂商拿到数模后可以直接进行对位设计，不需要反复调整开孔位置，能大幅缩短周边产品的开发周期。数模的结构拆分逻辑也完全按照实际生产的装配顺序搭建，从外屏到中框再到内部元器件、后盖的层级清晰，可直接用于生成爆炸图，辅助生产端的装配工艺指导，也能用于产品展示环节的结构拆解演示，让受众直观理解旗舰手机的内部堆叠逻辑。
