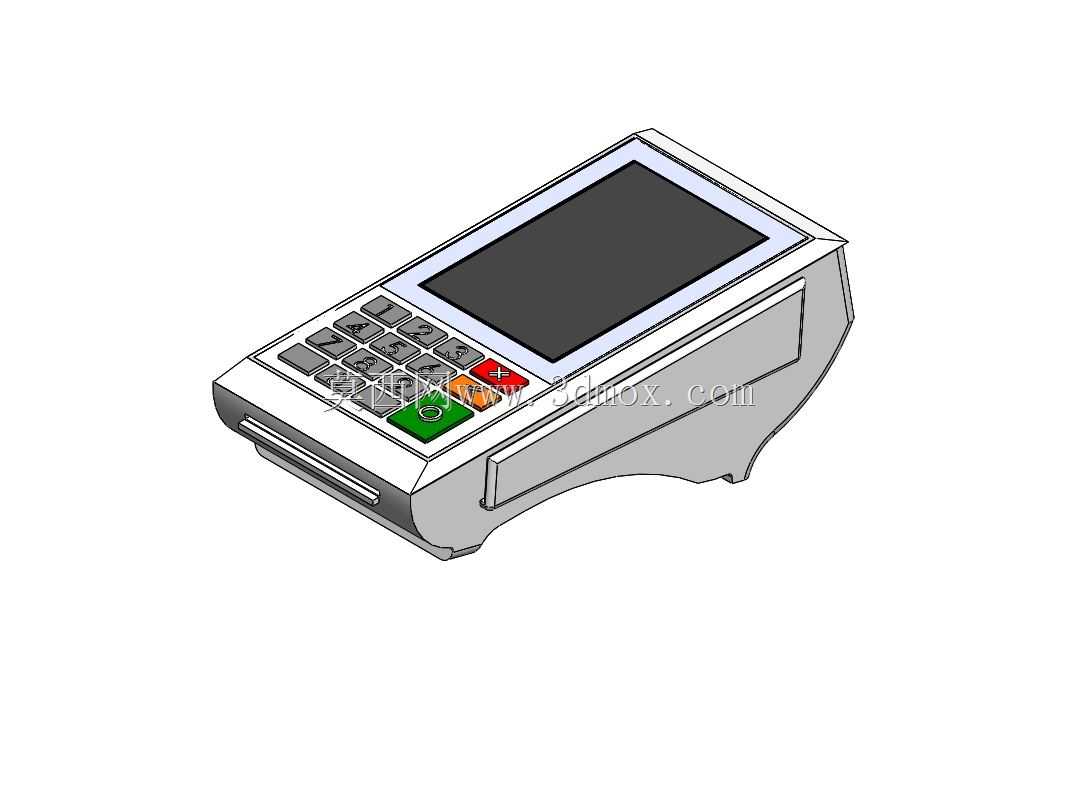

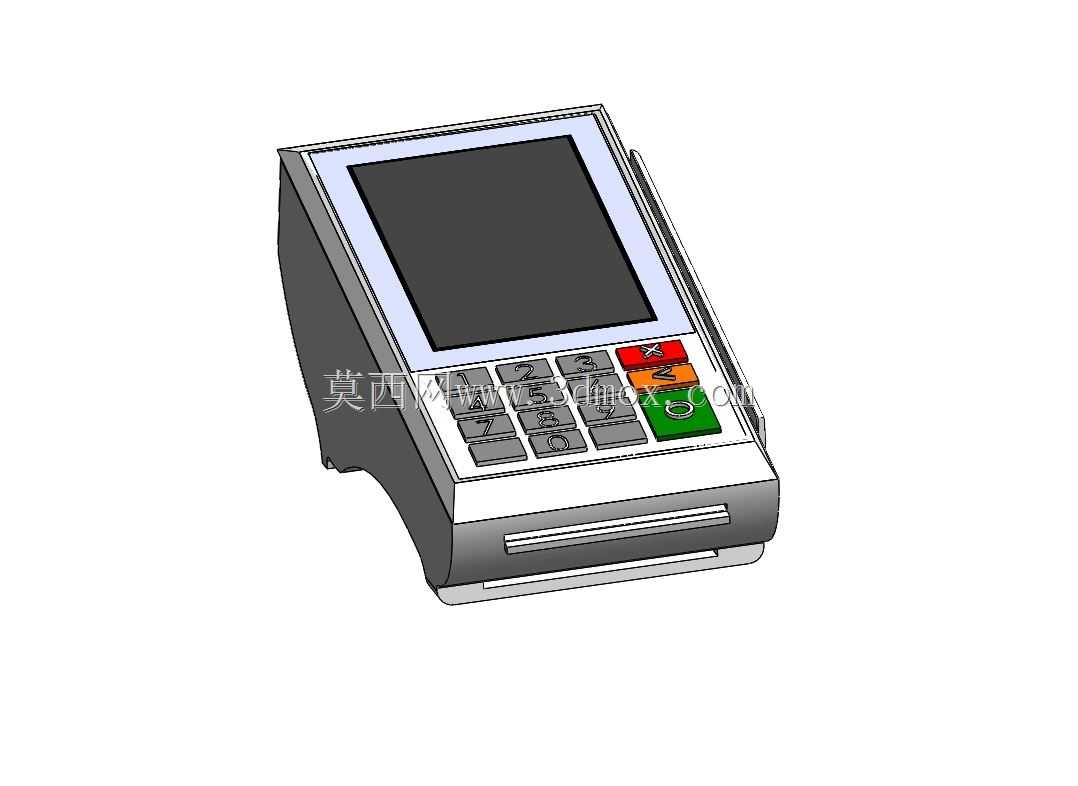

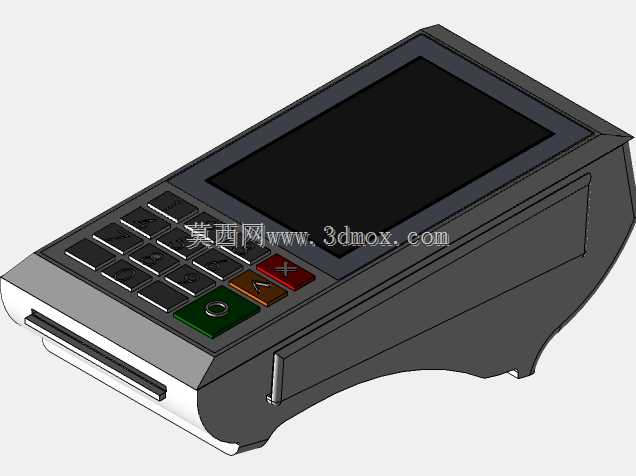

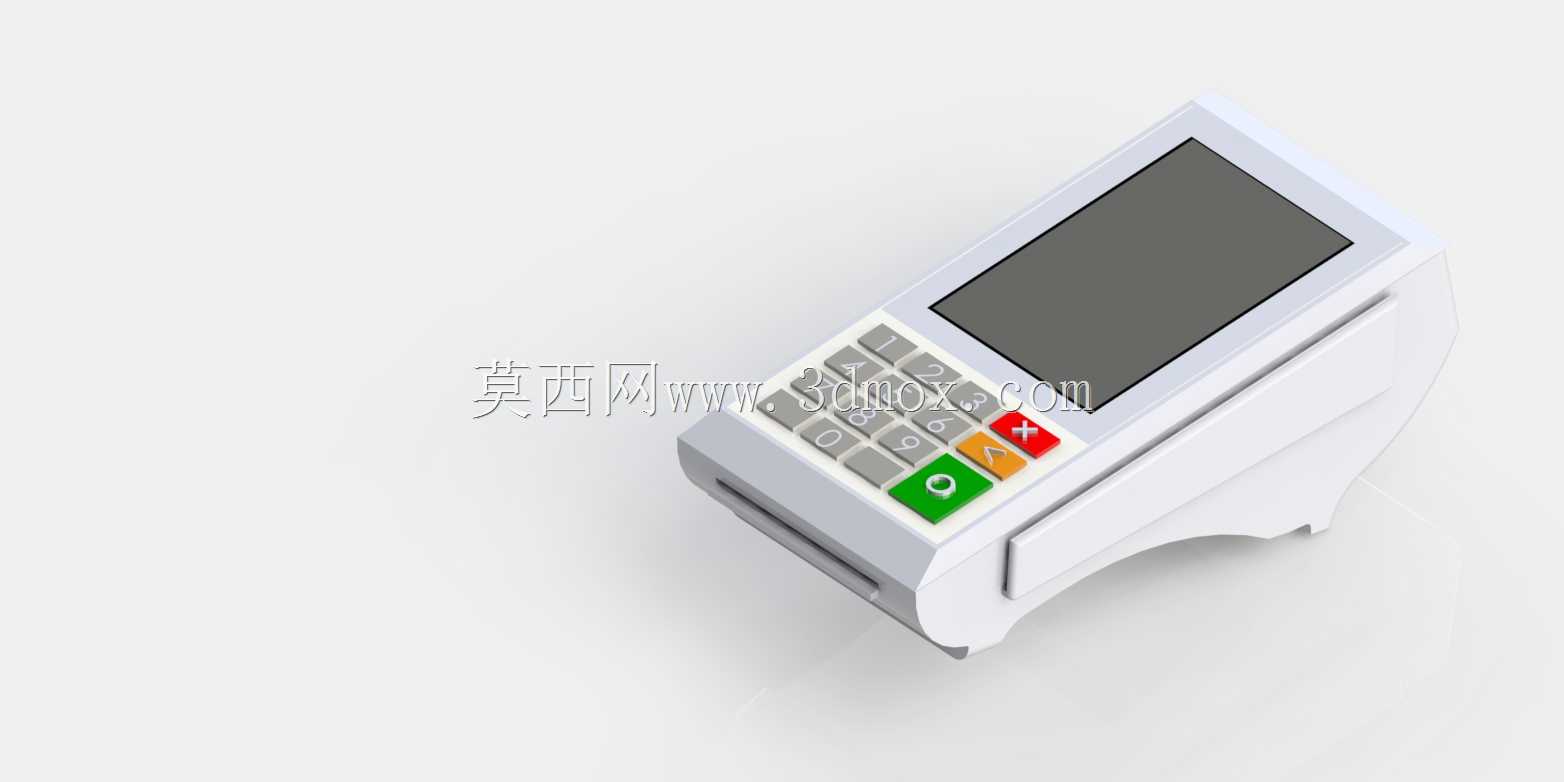

手持便携Q80收银支付终端结构设计

　　这款手持支付终端的结构设计，首先围绕线下零售、便民缴费、餐饮收银等高频移动收单场景展开，区别于传统固定式收银台的布线限制，整机采用单手握持的人体工学弧度设计，背部曲面贴合手掌自然弯曲的形态，长时间手持操作不会产生硌手的疲劳感，设备底部预留的刷卡槽采用内嵌式防撬结构，磁条卡读取通道的边缘做了R2圆角过渡，既避免卡片插拔时的刮蹭损伤，也能防止日常使用中异物进入槽体损坏读头组件。

　　从功能布局来看，正面上方的显示屏采用略高于机壳0.3mm的下沉式安装设计，屏幕四周的止口边做了15度斜角导向，装配时可以直接卡入前壳的定位槽，不需要额外打胶就能实现IP54级的防泼溅能力，适配餐饮门店容易溅到汤汁、街边摊位遇到雨天的使用环境。按键区域采用分区排布逻辑，数字按键区的键帽做了0.8mm的凸起高度，键程控制在1.2mm，按压力度设定在60g，既保证盲打时的触感反馈，也不会因为按键过软导致误触；功能按键区用绿、橙、红三色做区分，对应确认、取消、删除操作，不同颜色的键帽在光线不足的夜市、户外摊位场景下，也能让操作人员快速识别按键功能，减少操作失误。

　　结构设计阶段，整机的壁厚统一设定为2.2mm，采用ABS+PC混合材质注塑，既保证外壳的抗冲击强度，意外从1.2米高度跌落至水泥地面时不会出现壳裂，也能控制整机重量在280g以内，单手握持不会有坠手感。内部的PCB板安装位预留了3个M2的铜柱定位点，主板、屏幕排线、读头模块的走线槽都做了0.5mm的压线筋设计，装配时排线可以直接卡入筋位，不需要额外贴泡棉固定，既能避免排线晃动产生的接触不良，也能提升装配效率，减少生产环节的人工耗时。

　　设备侧面的热敏打印出纸口采用锯齿形撕纸边，齿尖做了R0.5的圆角处理，既可以轻松撕下打印凭条，也不会划伤操作人员的手部。电池仓位于背部下方，采用卡扣式电池盖设计，卡扣的扣合量设定为0.6mm，更换电池时不需要借助工具，直接按压卡扣就能打开仓盖，同时电池仓周边做了一圈0.4mm的防水胶圈安装槽，即使电池盖位置溅到液体，也不会渗入仓内接触电池触点。

　　从安装边界来看，整机的长宽高尺寸控制在180mm80mm55mm，既可以适配市面上通用的手持终端充电底座，底座的定位凸台高度设定为8mm，设备放入底座时可以自动对准充电触点，不需要反复调整位置；也能放入常规的收银台设备收纳格，不会占用过多台面空间。设备底部的充电触点采用镀金弹簧针，接触电阻控制在50毫欧以内，长期插拔使用也不会出现氧化导致的充电接触不良问题，触点周边做了2mm高的围边，防止桌面上的水渍流到触点位置造成短路。

　　在细节设计上，按键区与前壳的配合间隙控制在0.15mm以内，既保证按键可以顺畅按压，也不会让灰尘、细碎的纸屑从缝隙进入设备内部。屏幕表面覆盖的亚克力面板做了防刮花硬化处理，硬度达到3H，日常使用中与钥匙、硬币等物品放在一起也不会轻易产生划痕。设备的边角全部做了R3以上的圆角过渡，没有尖锐的棱角，即使操作人员手持设备走动时碰到顾客或者周边物体，也不会造成磕碰损伤。

　　这款终端的结构设计充分平衡了耐用性、操作便利性与装配工艺性，没有多余的装饰性结构，所有的外形设计都围绕实际使用场景的需求展开，既满足商用场景下高频次使用的可靠性要求，也兼顾了操作人员的使用手感，适合各类需要移动收单的经营场景使用。
