W5500以太网通讯模块结构设计

　　在工业控制、嵌入式设备联网改造、小型物联网终端搭建的场景里，以太网通讯模块是打通设备本地运行与上层数据交互链路的核心部件，W5500以太网模块的结构设计，完全围绕嵌入式集成场景的实际安装与使用需求展开。从实际应用场景来看，这类模块常被集成在工业采集终端、小型PLC扩展板、嵌入式网关设备内部，也会被用于学生电子设计竞赛、开源硬件项目的网络功能扩展，需要兼顾PCB板载安装的紧凑性、RJ45接口的外露适配性，以及排针引脚与主控板的对接兼容性。

　　从功能特性层面看，该模块集成了W5500硬件TCP/IP协议栈芯片、RJ45以太网接口带网络变压器、无源晶振、电源滤波电容以及必要的阻容元件，硬件层面已经完成了以太网通讯所需的全部外围电路搭建，使用者只需要通过排针将模块与主控芯片的SPI接口相连，配合简单的寄存器配置即可实现网络通讯，不需要额外搭建复杂的以太网外围电路，大幅降低了嵌入式设备联网的硬件设计门槛。模块的网络接口部分采用带屏蔽层的RJ45座，集成了网络隔离变压器，既可以抑制线路上的共模干扰，也能实现板级与外部网线的电气隔离，避免外部浪涌、静电损坏板上核心芯片，适配工业现场复杂的电磁环境。

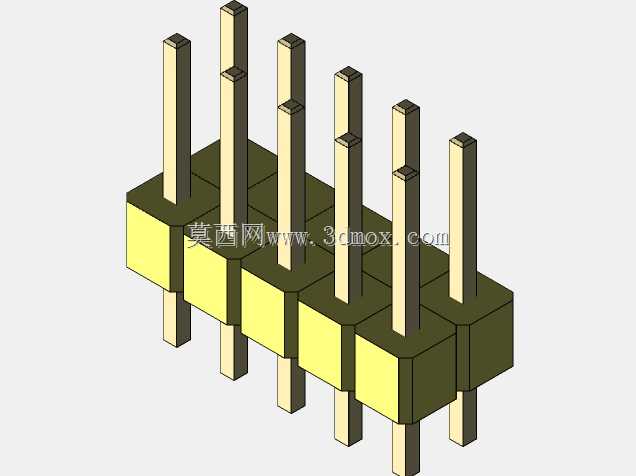

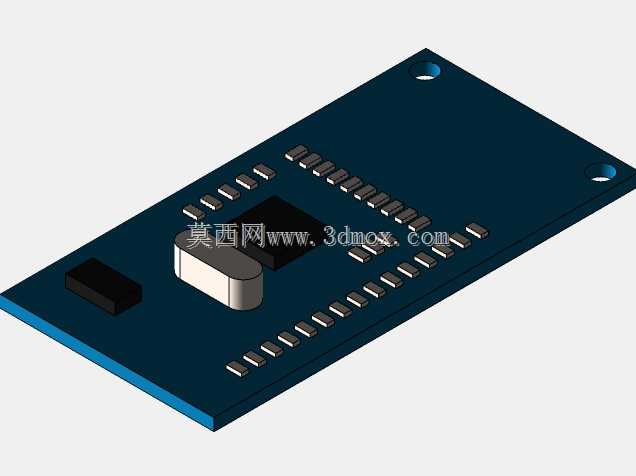

　　在设计思路上，整个模块采用单面板布局，所有元器件均布置在PCB的同一面，既降低了PCB制造成本，也方便后续批量生产时的波峰焊加工。布局上遵循信号流向原则，RJ45接口布置在板边位置，方便安装时接口外露接插网线；W5500主芯片布置在RJ45接口与排针之间，缩短高频信号的走线长度，减少信号反射与干扰；晶振紧贴主芯片的时钟引脚布置，减小时钟信号的传输路径，降低时钟辐射干扰；电源输入端布置了不同容值的滤波电容，分别滤除电源线路上的高低频纹波，保证芯片供电稳定。排针采用2.54mm标准间距的直插排针，共8个引脚，分别覆盖电源、地、SPI通讯的四个信号引脚以及中断、复位等功能引脚，引脚定义兼容市面上主流的W5500模块接线规范，方便使用者直接替换现有方案中的同类型模块，不需要重新设计主控板的引脚接线。

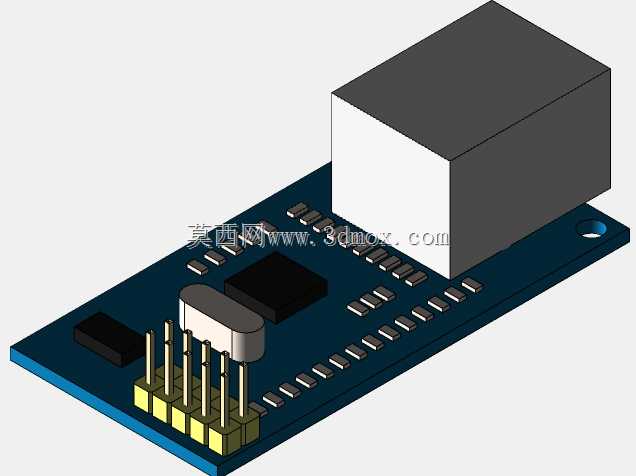

　　外形尺寸与安装边界方面，模块整体为矩形板状结构，PCB板厚度采用常规1.6mm的FR-4板材，板边做了圆角处理避免安装时划手。RJ45接口的顶部为整个模块的最高处，安装时需要在设备外壳对应位置预留匹配的网口开孔，开孔尺寸需要略大于RJ45接口的外轮廓，同时保证接口端面与外壳表面齐平，方便网线水晶头插拔。排针的引脚伸出PCB板底面的长度为标准直插长度，既可以直接插在面包板上做原型验证，也可以通过排母焊接在主控板上做永久固定，焊接后模块底面与主控板表面之间留有足够的空隙，避免两块板之间的焊点短路。模块的PCB板上预留了两个对称的安装孔位，孔径适配M2的铜柱或螺丝，在震动较大的工业使用场景下，可以通过铜柱将模块与主控板进行额外固定，避免长期震动导致排针接触不良。

　　从实际选型适配的角度看，该模块的结构尺寸可以适配绝大多数嵌入式设备的内部安装空间，不需要为模块单独设计复杂的固定结构，板上的所有元器件高度均不超过RJ45接口的顶部高度，不会出现元器件干涉外壳的问题。电路布局上已经考虑了量产加工的工艺要求，所有元器件的封装均采用标准贴片封装，元器件之间的间距满足SMT贴装的最小间距要求，不需要做特殊的工艺处理即可批量生产。对于结构设计人员来说，在做设备内部布局时，只需要预留出模块对应的矩形安装空间，在网口对应位置开出标准的RJ45接口开孔，同时保证排针对应位置与主控板的排母位置对齐即可，不需要额外做复杂的结构适配，能够有效缩短设备的研发周期。
