三叶船用螺旋推进器三维结构设计

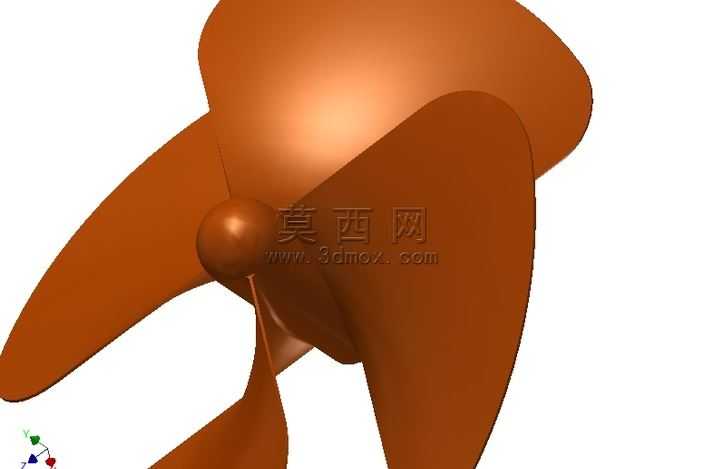

本作品为三叶式螺旋推进器三维建模成果，建模阶段以螺旋桨的水动力性能为核心设计依据，首先通过参数化定义确定桨叶的盘面比、螺距比与叶厚分布规律，在三维建模软件中先构建桨毂的基准回转体，以桨毂中心轴线为阵列基准，逐片生成单支桨叶的曲面轮廓。桨叶曲面采用多截面放样结合曲率连续约束完成构建，从叶根到叶梢的厚度渐变、导边与随边的圆弧过渡均严格遵循螺旋桨的流体力学设计要求，避免曲面出现折角或曲率突变，保证后续流体仿真时的网格划分精度。材质设置阶段为模型赋予铜合金材质属性，调整金属材质的漫反射、粗糙度与反射参数，还原铜质螺旋桨的哑光金属质感，同时对桨毂与桨叶的衔接处做了倒角平滑处理，消除建模过程中产生的尖锐棱边，既符合实际铸件的工艺特征，也提升了渲染时的光影过渡效果。结构设计上，桨毂中心预留了与传动轴配合的安装孔位，孔位内壁设置了键槽结构，可实现与动力输出轴的周向固定，保证扭矩传递的稳定性；三片桨叶沿桨毂周向呈120度均匀分布，整体结构做了动平衡校验的参数预留，可直接导入仿真软件完成动平衡分析。渲染阶段采用柔和的环境光搭配定向主光源，突出桨叶曲面的弧度变化与金属材质的厚重感，视角选择斜向俯视角度，可同时展示三片桨叶的舒展形态与桨毂的安装结构，模型整体无破面、无冗余几何元素，所有特征参数均可编辑，可根据不同的动力需求调整桨叶直径、螺距等核心参数，适配不同吨位的船舶推进场景，也可作为教学案例用于讲解螺旋传动、流体动力部件的结构设计逻辑。
