五十吨级压力机用重载液压缸结构设计

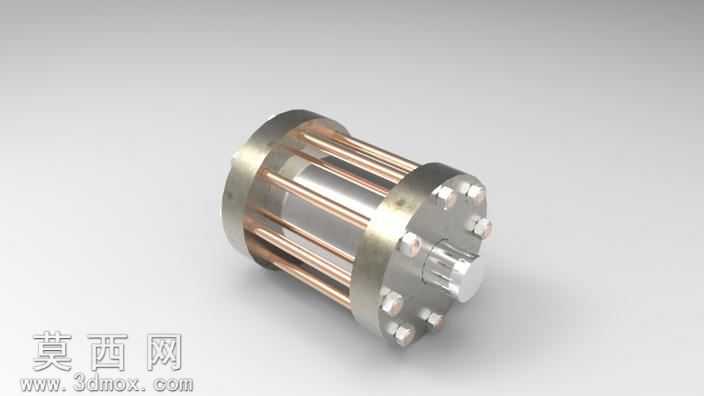

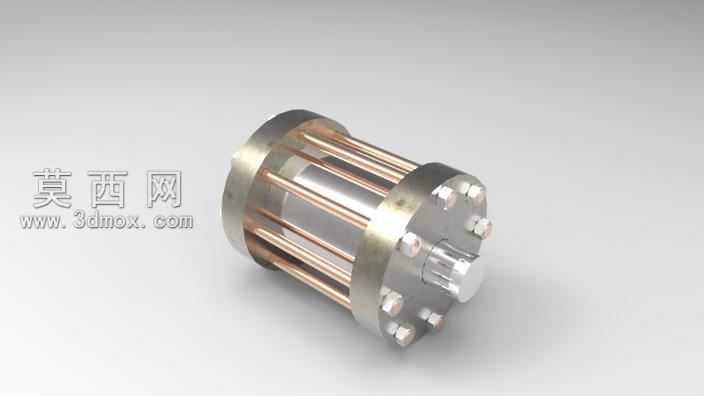

本模型为五十吨级重载液压缸，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循液压元件设计规范，对缸体、活塞杆、端盖、紧固螺栓、密封组件等所有零部件进行1:1等比例还原，各部件间的装配约束完全匹配实际工业装配逻辑，可直接用于虚拟装配验证、运动仿真模拟以及工程图纸导出。模型渲染阶段采用金属质感材质体系，缸体外壁赋予哑光银灰色金属材质，还原合金钢缸体经过精加工后的细腻金属质感，活塞杆表面设置高反光镀铬材质效果，清晰呈现活塞杆表面的高精度加工光洁度，紧固螺栓、端盖连接部位的材质做细微色差区分，既保证整体视觉统一协调，又能清晰区分不同功能部件的结构边界。结构设计上，该液压缸采用拉杆式缸体结构，多根高强度合金拉杆沿缸筒周向均匀分布，为缸体提供足够的预紧力，可承受五十吨额定负载下的内部高压油液作用力，避免缸体在高压工况下出现连接松动、密封失效等问题；活塞杆采用大直径高强度合金钢结构，配合导向套的长导向设计，可承受大吨位负载下的径向偏载力，降低活塞杆运行过程中的卡滞风险；端盖部位预留标准密封件安装槽位，可适配常用的唇形密封圈、导向环、防尘圈等密封组件，满足高压工况下的油液密封要求，同时兼顾外部防尘防护能力。设计过程中充分考虑液压缸的实际应用场景，针对压力机设备的重载、高频往复运行工况，对缸体壁厚、拉杆直径、活塞杆强度等关键参数进行了结构优化，在保证整体结构强度满足五十吨额定推力要求的前提下，尽可能控制整体结构重量，避免不必要的材料冗余；各连接部位的尺寸均符合液压元件通用安装标准，可直接适配常规压力机设备的安装接口，无需额外进行结构修改即可完成配套安装。模型的各零部件均为独立可编辑参数化特征，设计人员可根据实际使用需求调整缸径、行程、工作压力等核心参数，快速衍生出不同规格的同系列重载液压缸产品，大幅缩短同类型产品的设计开发周期，也可作为液压系统教学、液压元件结构认知的直观三维演示载体。
