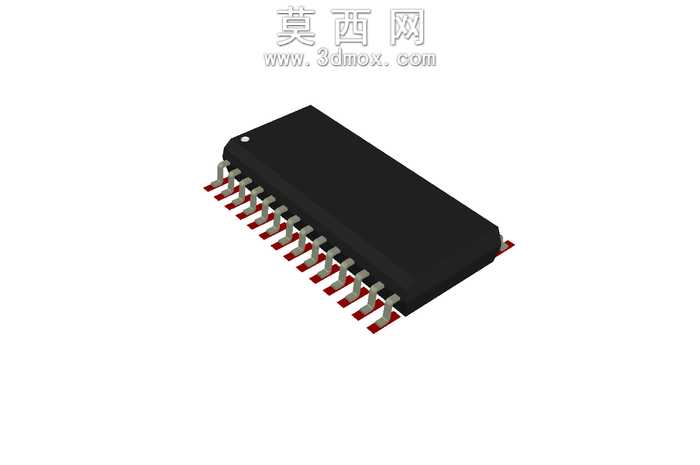

SOIC28引脚全小轮廓封装三维建模

本次建模针对SOIC28引脚全小轮廓封装展开，严格遵循德州仪器官方公布的封装尺寸规范进行全参数化三维构建，确保模型尺寸精度完全匹配工业生产实际应用标准。建模过程中首先梳理封装的整体外形轮廓，主体塑封部分采用长方体基础特征进行拉伸构建，对塑封边角做符合工业规范的微小圆角处理，还原真实芯片封装的注塑工艺细节，避免尖锐棱角带来的视觉失真。引脚部分作为建模核心重点，针对28个双侧对称排布的鸥翼型引脚，先完成单侧引脚的单体特征绘制，精准还原引脚的弯折弧度、金属厚度以及末端焊盘的扁平形态，通过线性阵列命令快速完成双侧引脚的排布，同时严格控制引脚间距、引脚伸出长度、引脚与塑封主体的相对位置公差，确保每一个引脚的位置都符合SMD表面贴装工艺的装配要求。材质渲染环节，塑封主体采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原环氧塑封料的真实质感，引脚部分赋予亮银色金属材质，添加轻微的金属磨砂纹理模拟镀锡引脚的表面状态，同时在塑封体一角添加定位圆点标记，还原芯片封装的极性标识细节，方便装配时的方向识别。整体模型采用实体建模方式构建，所有特征均可参数化调整，可直接用于PCB布局的3D预览、SMT贴装工艺仿真、电子产品结构干涉检查等场景，建模过程中对封装的每一处结构细节都做了还原，既保证了外观的高度拟真，也确保了尺寸参数的工业实用性，能够满足电子设计自动化流程中的各类三维仿真需求，为电路设计、结构设计的协同工作提供精准的三维模型支撑。
