竞赛用内燃机活塞结构三维设计

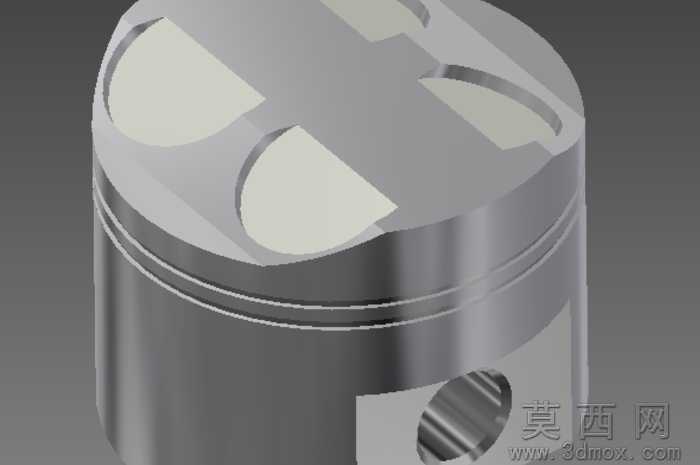

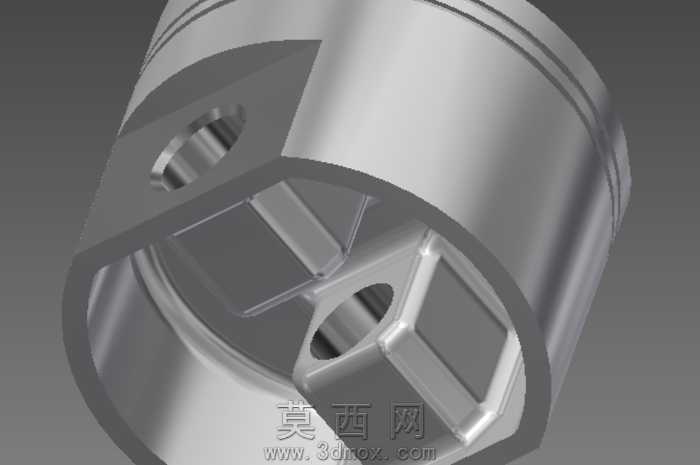

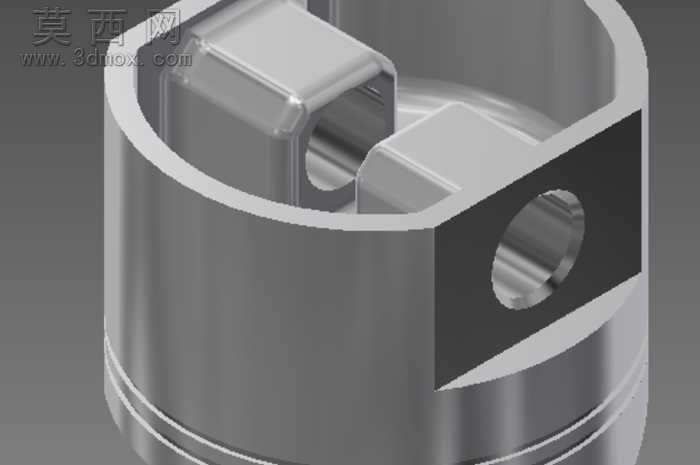

本作品为竞赛用途的引擎活塞三维建模成果，整体采用圆顶式活塞顶面设计，适配高压缩比的竞赛引擎工况需求。建模阶段以活塞实际工作受力逻辑为核心依据，首先完成活塞主体圆柱结构的基础草绘，精准控制活塞裙部的圆柱度参数，预留出活塞往复运动所需的配合间隙，同时在裙部表面设计有环形槽结构，用于安装活塞环，实现燃烧室密封与导热功能。针对活塞销座部分，采用对称式凸台结构设计，建模时对销孔的同轴度、圆柱度参数进行严格约束，销座与活塞主体的衔接位置做了平滑过渡的圆角处理，避免应力集中问题，提升零件在高转速工况下的结构强度。活塞顶面的圆顶曲面通过放样曲面命令生成，曲面曲率经过反复调整，既能够优化燃烧室的气流组织效果，提升燃油燃烧效率，也能保证顶面结构在高温高压冲击下的受力均匀性。渲染阶段采用金属质感的铝合金材质，还原竞赛活塞常用的轻量化铝合金材质特性，材质表面设置细微的磨砂质感，模拟实际机加工后的表面纹理，同时通过光影参数调整，清晰呈现活塞内部销座、顶面曲面、裙部环槽的结构细节，让整体模型的结构辨识度更高。设计过程中充分考虑竞赛引擎的高转速、高负荷使用场景，对活塞的壁厚进行了差异化设计，在保证结构强度的前提下尽可能降低零件重量，减少往复运动的惯性力，整体模型结构完整，各部分特征参数符合高性能活塞的设计规范，可用于引擎结构教学、竞赛零件设计参考等场景。
