内六角圆柱头8.8级DIN912规格紧固件

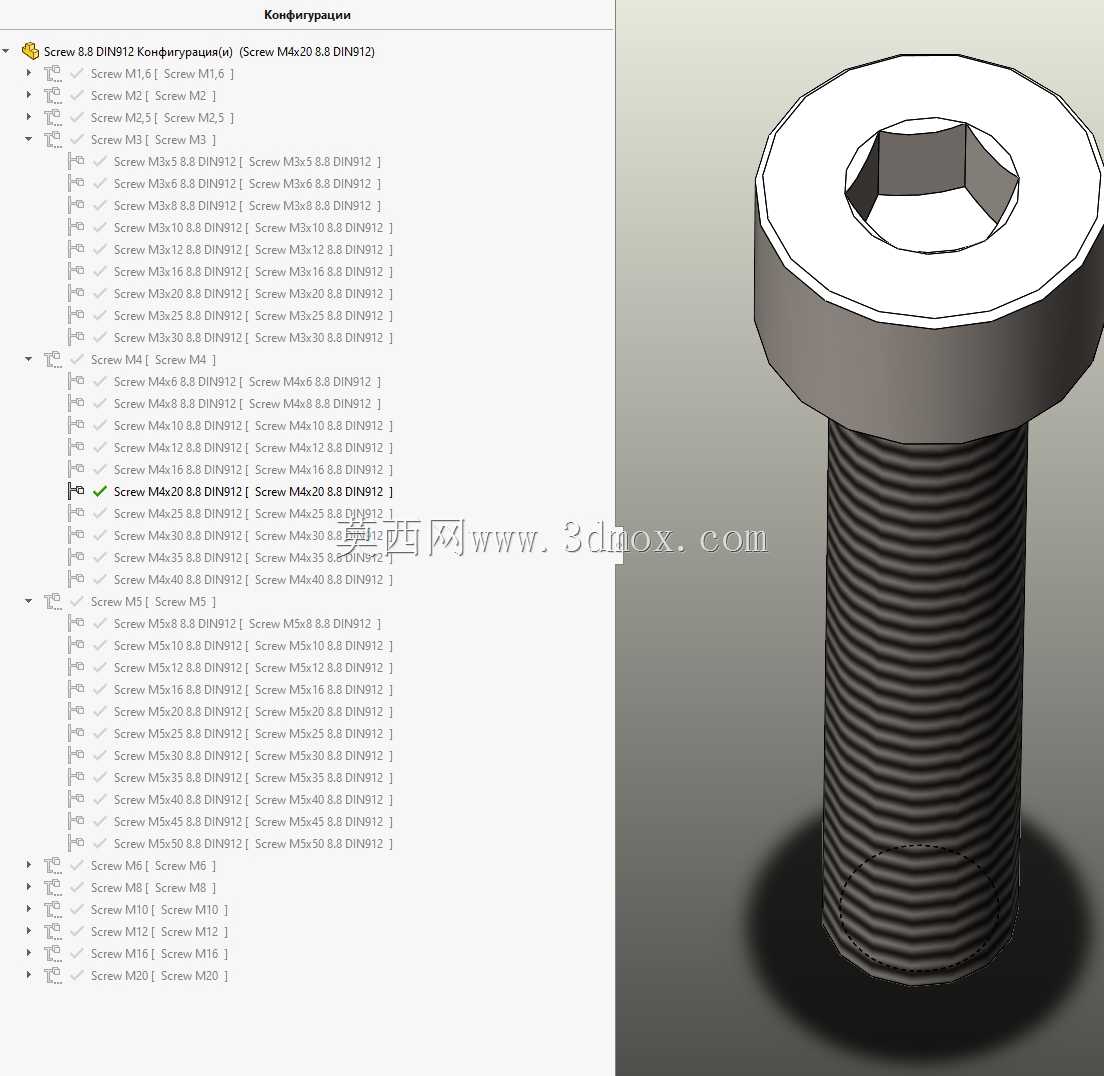

　　在各类机械装配场景中，内六角圆柱头螺丝是应用覆盖度极高的一类紧固件，这套DIN912标准的8.8级螺丝模型，覆盖M1.6到M20的全系列常用规格，完全匹配工业装配中从精密电子设备到重型工程机械的不同锁紧需求。日常做结构设计时，这类紧固件的选型往往直接决定装配结构的可靠性，很多新手工程师容易忽略螺丝头部的安装空间预留，这套模型完整还原了不同规格下圆柱头的外径、头部高度、内六角对边尺寸，在做装配干涉检查时可以直接调用，不用反复查标准手册核对尺寸边界。

　　从实际应用场景来看，小规格M1.6到M4的型号，多用于仪器仪表内部的结构件锁紧，比如减压阀的阀盖连接、小型气动元件的壳体固定，这类场景下装配空间局促，圆柱头内六角的结构可以在沉孔内完成锁紧，不会突出零件表面影响外观或者其他部件的运动轨迹；M5到M12的中等规格是通用机械领域用量最大的区间，从机床护板安装、自动化设备的型材框架拼接，到液压阀块的阀件固定，都能看到这类螺丝的身影，8.8级的强度等级可以满足绝大多数静载和中等冲击载荷下的锁紧需求，不需要额外选用更高强度的12.9级型号造成成本浪费；M14到M20的大规格型号，则多用于重型设备的结构连接，比如减速机的壳体合箱、工程机械的附属构件固定，这类场景下需要配合对应的平垫、弹垫使用，模型中也预留了标准垫片的装配空间，方便工程师在三维装配环境中直接完成整套锁紧结构的布置。

　　设计这类标准件模型的时候，核心是要还原标准中的所有尺寸公差带对应的实体边界，不能只做示意性的外形。比如螺纹部分的建模，不能简单用贴图代替，要还原真实的牙型轮廓，这样在做运动仿真或者干涉检查的时候，才能准确判断螺纹旋合过程中是否会和周边的薄壁结构、穿线孔产生干涉；头部的内六角深度也要严格对应标准要求，很多非标准件的内六角深度不足，会导致拧紧时扳手打滑，甚至拧花内孔造成拆卸困难，这套模型完全按照DIN912的标准要求制作内六角孔的深度和倒角，在做装配工艺模拟的时候，可以准确判断扳手的操作空间是否足够，避免实际装配时出现扳手无法伸入、或者拧紧角度不足导致预紧力不达标的问题。

　　很多工程师在做设备设计时，习惯随便找个螺丝模型凑数，往往到了实际生产装配阶段才发现头部尺寸不对、沉孔开小了，或者螺丝长度过长顶到了内部的管路、线路，这套全系列的螺丝模型可以直接根据实际需要的锁紧长度选型，不同长度规格下的螺纹段长度、光杆段长度都严格对应标准，比如半牙型号的光杆部分直径和螺纹大径的尺寸差也做了准确还原，在做穿通孔设计的时候，可以直接根据模型的光杆直径确定通孔的加工尺寸，不用反复核对标准中的光杆公差。另外圆柱头的底部倒角、头部顶端的倒角细节也都做了还原，在做渲染出图或者装配动画制作的时候，细节表现更贴近真实零件，不会出现模型棱角过于生硬失真的问题。

　　在阀门类产品的设计中，这类内六角螺丝的使用频率极高，比如减压阀的上阀盖和阀体的连接，因为阀门外部需要预留管路连接的空间，不能使用外六角螺栓占用外部空间，内六角圆柱头螺丝可以完全沉入阀盖的沉孔内，既保证连接强度，又不会在阀门外部形成突出的结构影响管路布置。在做阀门的耐压仿真时，准确的螺丝模型也可以帮助工程师模拟螺丝的预紧力对阀盖密封面的压力分布，避免因为螺丝选型不当导致密封面压合力不足出现泄漏，或者预紧力过大导致阀盖变形的问题。

　　从安装边界来看，不同规格的螺丝对应的沉孔尺寸、扳手操作空间都可以通过模型直接测量，比如M6的螺丝对应的内六角扳手是5mm对边，模型中内六角孔的尺寸可以直接作为参考，在设计周边结构时预留出扳手转动的空间，不用再单独查机械设计手册计算操作间隙。对于需要做轻量化设计的结构，也可以通过模型直接判断螺丝头部的承压面积是否足够，避免被连接件的表面因为螺丝预紧力过大出现压溃的问题，尤其是在铝合金、工程塑料这类低强度材料的构件上使用时，可以根据模型的头部外径计算承压面的压应力，确认是否需要增加平垫来分散压力。
