Damixa弧系列单把手冷热水龙头

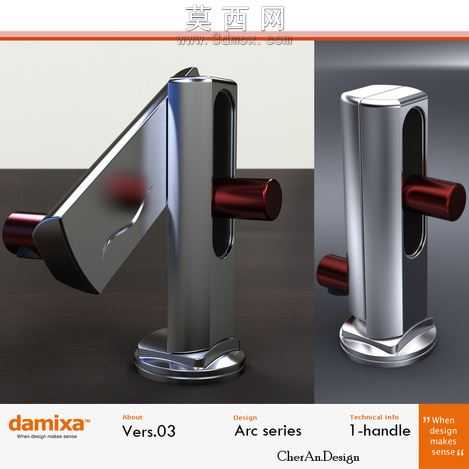

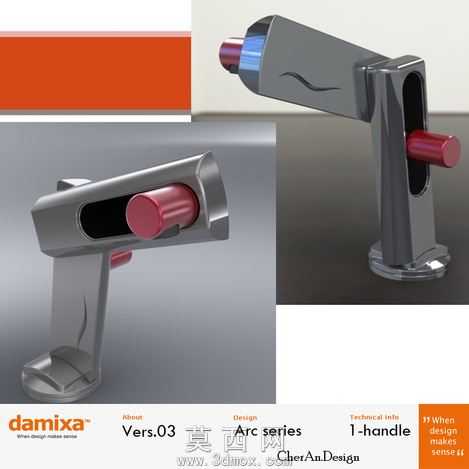

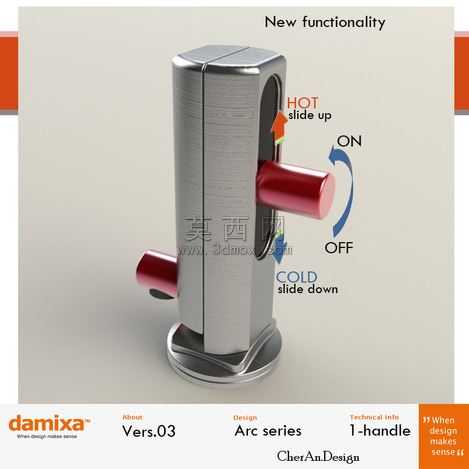

本作品为Damixa弧系列单把手冷热水龙头的三维建模成果，建模阶段以产品实物的测绘尺寸为基准，在SolidWorks中完成全参数化结构搭建，首先绘制底座的旋转轮廓草图，通过旋转凸台命令生成圆形安装底座，底座边缘做了圆角过渡处理，贴合实际产品的圆润安装形态，避免安装时刮擦台面。主体立柱部分采用拉伸结合切除命令构建，立柱侧面预留的把手安装槽通过异形草图拉伸切除实现，槽体边缘做了等距倒角，匹配金属件的加工工艺特征。出水嘴部分为弧面流线造型，通过曲面放样命令生成整体轮廓，再进行加厚处理形成实体结构，出水嘴与立柱衔接处做了G2连续的曲面过渡，保证整体造型的流畅性，没有生硬的拼接棱角。把手部分分为金属操作杆与红色标识端盖，操作杆采用圆柱拉伸生成，端盖部分单独建模后通过装配约束与操作杆组合，还原产品的冷热标识设计。材质渲染阶段，主体金属部分采用抛光镀铬材质，调整反射率与粗糙度参数，模拟真实镀铬件的高反光、亮面金属质感，红色端盖采用半哑光塑料材质，与金属部分形成鲜明的视觉区分，底座部分添加细微的磨砂质感，模拟实际使用中接触台面的防滑处理效果。结构设计上采用单把手阀芯控制逻辑，内部预留了标准阀芯的安装腔体，冷热水进水通道在立柱内部做了分隔设计，避免串水问题，出水通道沿弧面出水嘴延伸至出水口，水流路径做了顺滑过渡处理，减少出水时的紊流噪音。整体建模过程严格遵循卫浴五金产品的加工工艺要求，所有壁厚保持均匀一致，转角处均做了符合注塑、机加工工艺的圆角处理，没有出现尖锐棱角或者壁厚突变的结构，既保证了产品外观的简约现代质感，也兼顾了实际生产的可行性，渲染阶段采用影棚布光方式，通过多盏面光源突出金属表面的反光层次，还原产品真实的视觉质感。
