小松WA500装载机碎石装载铲斗结构设计

　　在露天矿山剥离作业、建筑骨料堆场转运、市政工程渣土清运这类重载作业场景里，装载机铲斗作为直接与物料接触的核心工作装置，其结构强度、斗型设计直接决定了整机的作业效率与易损件寿命。这款适配小松WA500机型的铲斗额定斗容为5.3立方米，针对碎石、块状建筑材料这类磨蚀性较强的散装物料做了专项结构优化，和常规土方铲斗相比，在刃口耐磨设计、侧板加强结构、斗体弧度匹配上都做了针对性调整。

　　从实际作业逻辑来看，碎石类物料的安息角普遍在35度到40度之间，且块状物料在插入料堆时的阻力远大于松散土方，因此这款铲斗的斗底圆弧段做了平缓过渡设计，既保证插入料堆时斗刃能以最优角度切入，减少插入阻力带来的轮胎打滑损耗，也能在举升收斗过程中让物料自然向斗内滑移，避免大块物料卡滞在斗口位置。斗口主刃板采用加厚耐磨钢板制作，刃口处预留了可更换的斗齿安装位，作业时斗齿先插入料堆破开物料密实层，能大幅降低整机插入时的负载冲击，减少主刃板的直接磨损，当斗齿磨损到阈值后可直接现场更换，无需整体更换刃板，降低现场维护的停机时间。

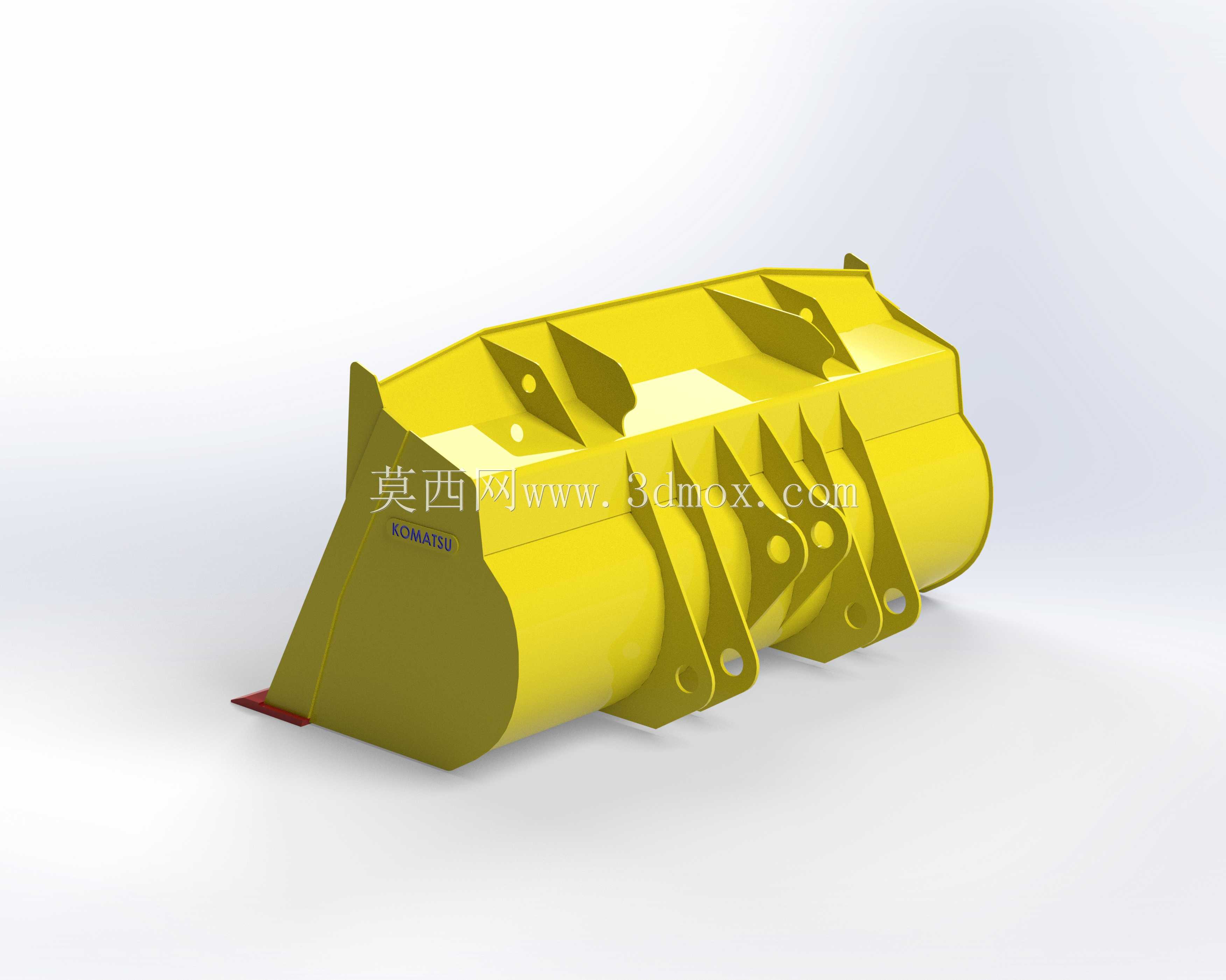

　　从安装匹配维度来看，这款铲斗的后安装铰接孔位完全匹配WA500装载机的动臂与摇臂连接尺寸，铰接点的同轴度公差控制在0.2mm以内，安装时无需对动臂端的连接座做二次加工，直接穿入铰接销即可完成装配。铰接部位的衬套安装座做了加厚加强处理，因为重载铲装时，铲斗与动臂的铰接点是载荷传递的核心位置，尤其是在偏载铲装（比如单侧斗齿先接触料堆）时，铰接座会承受较大的侧向弯矩，加厚的安装座配合加强筋结构，能避免长期偏载作业导致的铰接座开焊、变形问题。

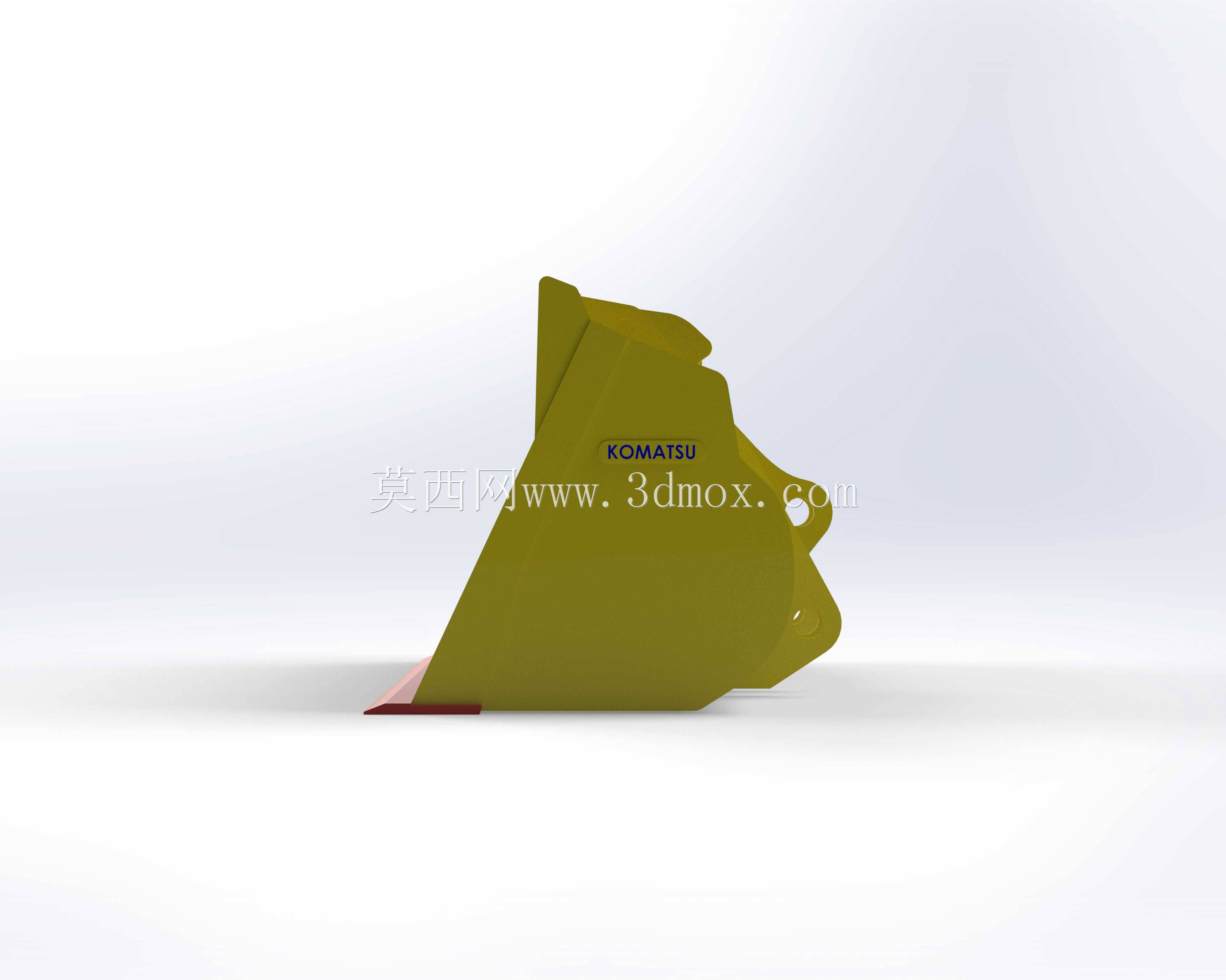

　　铲斗的两侧侧板做了上翘式延伸设计，一方面能在满斗举升转运过程中，防止大块碎石从侧板边缘滚落，避免作业现场的落料安全隐患，另一方面侧板外侧焊接的纵向加强筋，能抵消物料对侧板的侧向挤压应力，长期作业不会出现侧板外胀变形的问题。斗体背部的加强筋采用纵横交错的布置方式，纵向筋对应动臂的支撑位置，横向筋沿斗体圆弧段均匀分布，既不会因为过多的加强结构增加铲斗自身重量导致整机有效载荷降低，也能保证斗体在重载冲击下的结构刚性，避免铲斗底板受大块物料冲击出现凹陷变形。

　　在实际作业适配中，5.3立方米的斗容和WA500装载机的举升能力、整机稳定性做了精准匹配，不会因为斗容过大导致满载时整机前倾失稳，也不会因为斗容过小浪费整机的牵引与举升能力。针对碎石作业的磨蚀特性，斗底与物料长期摩擦的区域额外堆焊了耐磨层，相比普通铲斗，在碎石场这类高磨蚀场景下的使用寿命能提升40%以上。铲斗的收斗角和卸料角也和WA500的连杆机构做了匹配优化，收斗时能保证斗内物料不会在举升过程中向后洒落，卸料时斗体翻转角度足够，能让粘性附着的碎料顺利卸出，减少斗内余料残留，提升单次作业循环的实际装载量。

　　从结构设计的细节来看，斗齿的安装座采用焊接后整体镗孔的工艺，保证每个斗齿销孔的同轴度，避免斗齿安装后出现偏斜，导致作业时单个斗齿受力过大过早断裂。斗体的所有焊接位置都做了坡口处理，保证焊缝熔深足够，重载作业时不会出现焊缝开裂的问题。侧板与斗底的连接位置做了圆弧过渡，既减少了应力集中，也能避免小块碎石卡在焊缝夹角位置造成额外磨损。
