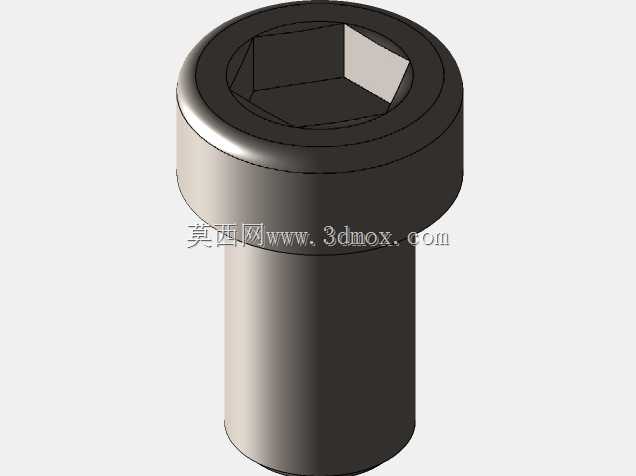

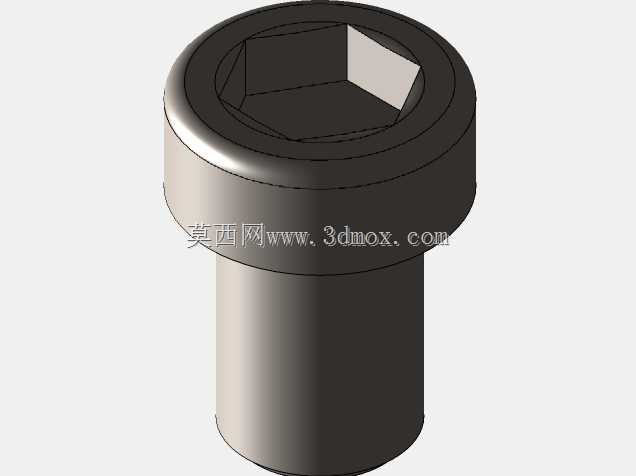

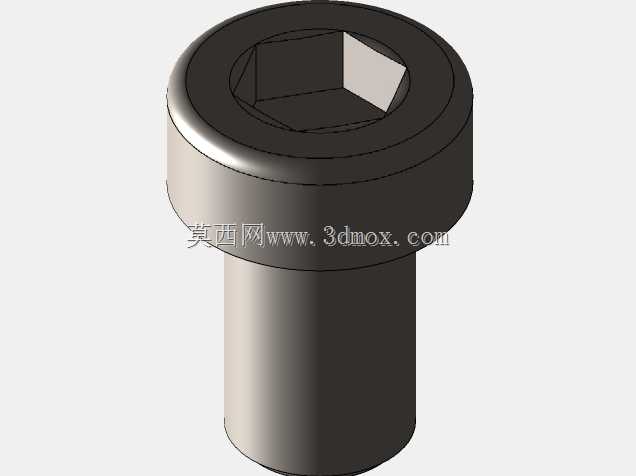

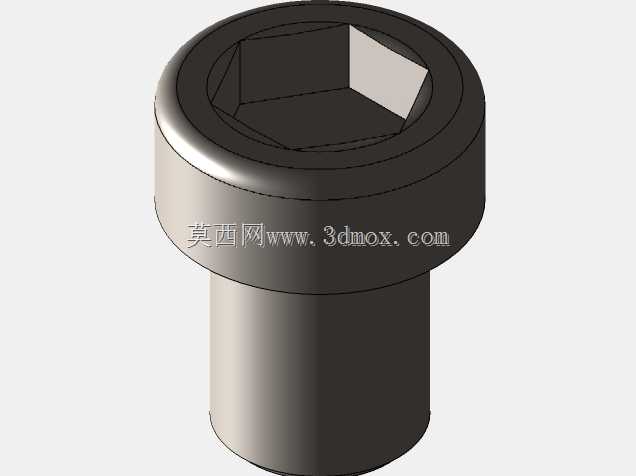

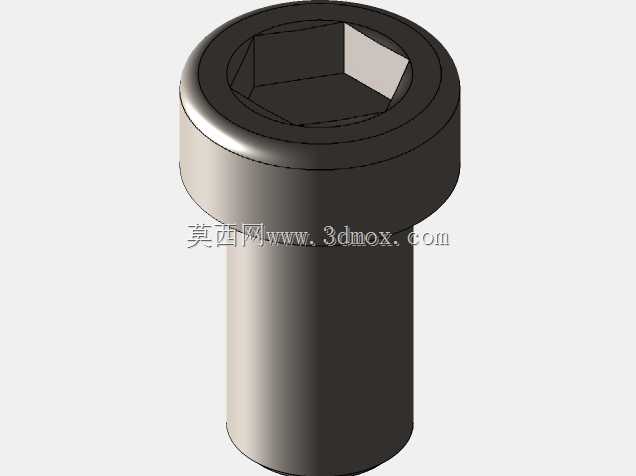

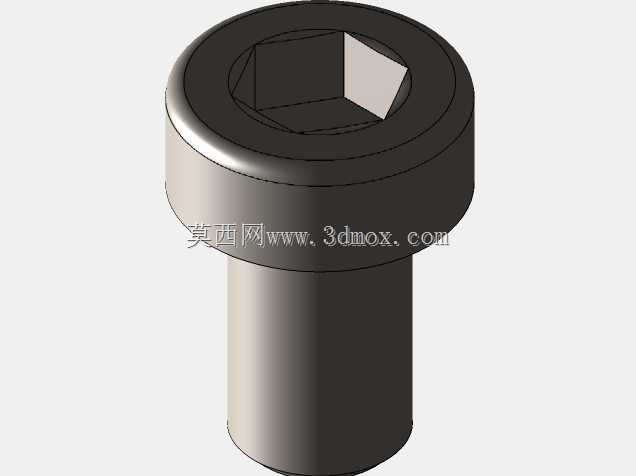

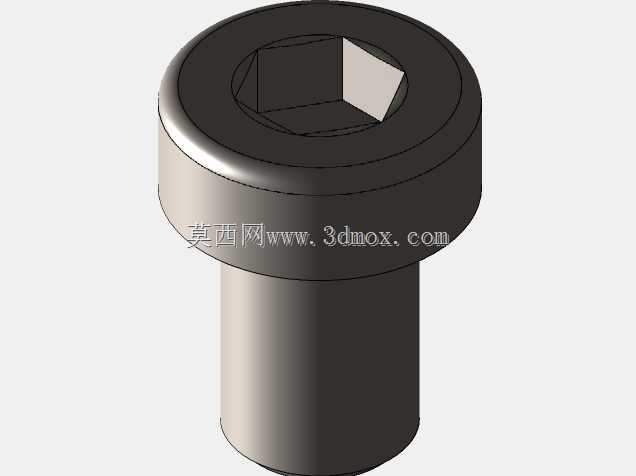

符合DIN6912标准内六角细头螺钉参数化设计

　　在液压阀组集成设计、精密仪器仪表内部装配、自动化设备紧凑安装工位这类对紧固件头部沉孔深度、外露高度有严格限制的场景中，普通内六角圆柱头螺钉往往因为头部高度偏大，要么无法完全沉入预制沉孔造成部件干涉，要么需要额外加工更深的沉孔削弱基体结构强度，DIN6912标准的内六角细头螺钉正是为解决这类空间受限的装配痛点而生。这款螺钉的头部高度比同规格GB/T70.1内六角圆柱头螺钉低约30%，对应的内六角驱动深度经过优化，在保证足够扳拧扭矩传递能力的前提下，尽可能压缩头部轴向尺寸，适配安装面到运动部件间隙不足1.5倍螺纹公称直径的紧凑布局。

　　从实际选型适配角度看，这款螺钉覆盖了M10到M18的常用中规格螺纹段，长度覆盖40mm到90mm的常用装配区间，螺纹公差采用6g级通用配合精度，可直接适配对应规格的预制内螺纹孔，也可配合螺母实现通孔穿装。设计时首先要匹配不同应用场景的螺纹旋合长度要求：在铝合金等软质基体上装配时，螺纹旋合长度不低于1.5倍螺纹公称直径，钢制基体上不低于1倍公称直径，模型中预留的螺纹收尾段长度严格遵循紧固件通用设计规范，不会出现螺纹收尾过长导致无法拧紧到位的问题。头部的内六角驱动槽对中精度控制在0.1mm以内，可适配标准内六角扳手，扳拧时不会出现打滑、崩角问题，头部下端的支承面平面度控制在0.05mm以内，拧紧时能保证足够的接触摩擦力，同时不会因为支承面倾斜造成附加装配应力。

　　在三维建模过程中，所有尺寸链都严格对齐DIN6912标准的公差要求，头部外圆与螺杆的同轴度控制在0.08mm以内，螺杆部分的尺寸公差按h6级精度设计，可直接用于装配干涉检查、运动仿真验证。做设备装配仿真时，这款螺钉模型可直接调用不同规格的配置，不需要重复建模，沉孔尺寸的匹配设计也同步做了参数关联：对应每个规格的螺钉，预制沉孔的直径、深度都预留了0.2-0.3mm的安装间隙，不会出现模型装配时螺钉与沉孔侧壁、底面干涉的问题。在减压阀这类流体控制设备的装配中，这类细头螺钉常被用于阀盖与阀体的连接、内部阀芯组件的紧固，因为阀组内部流道布局紧凑，连接螺钉的头部不能突出到流道附近造成流阻增大，也不能突出到阀体外表面影响外部管路安装，细头的设计刚好能满足这类要求，同时保证足够的连接强度，承受1.6MPa到6.3MPa的常规液压、气压工作压力下的密封预紧力需求。

　　从安装边界来看，螺钉头部的最大外圆比同规格普通内六角螺钉小10%左右，对应的安装扳手空间要求也更低，在密集布钉的阀组安装面上，相邻螺钉的中心距可以缩小15%左右，进一步压缩阀组的整体体积。螺杆末端的倒角采用120°导向角，装配时可以顺利穿入螺纹孔，不会刮伤螺纹入口处的牙型，也能避免对安装面的涂层、密封垫片造成划伤。在做整机的有限元强度校核时，这款螺钉的模型可直接导入仿真模块，材料参数默认设置为常用的8.8级高强度合金钢参数，也可根据实际使用场景替换为不锈钢、碳钢等不同材料属性，预紧力加载面设置在头部支承面，可直接模拟实际拧紧后的应力分布，验证螺钉在冲击、振动工况下的连接可靠性，避免出现螺钉断裂、松动脱落的问题。在精密仪器的内部结构装配中，这类细头螺钉还能减少紧固件本身的重量占比，降低运动部件的惯量，提升设备的动态响应精度，比如在光学检测设备的调整机构、小型伺服传动组件的连接中，更低的头部高度不会遮挡光路，也不会和周边的传动轮、传感器产生位置干涉。
