十字槽沉头自攻金属紧固螺杆

　　这款沉头十字槽自攻螺杆，是日常机械装配、五金紧固场景里覆盖率极高的基础连接件，从民用家具组装、低压电气柜面板固定，到小型仪器仪表的壳体拼接、轻型设备的零部件定位，都能见到这类结构件的身影。不同于需要预先攻制内螺纹的机牙螺钉，这款螺杆的全牙段螺牙带有锋利的切入角，装配时可以直接在预制的光孔内挤压切削出匹配的内螺纹，省去了单独攻丝的工序，在薄板金属、硬质塑料、密度板材的连接场景下，能大幅提升装配效率，尤其适合批量装配的流水线作业场景。

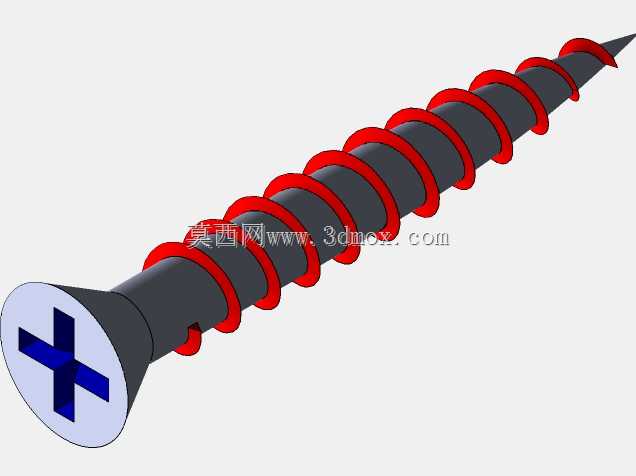

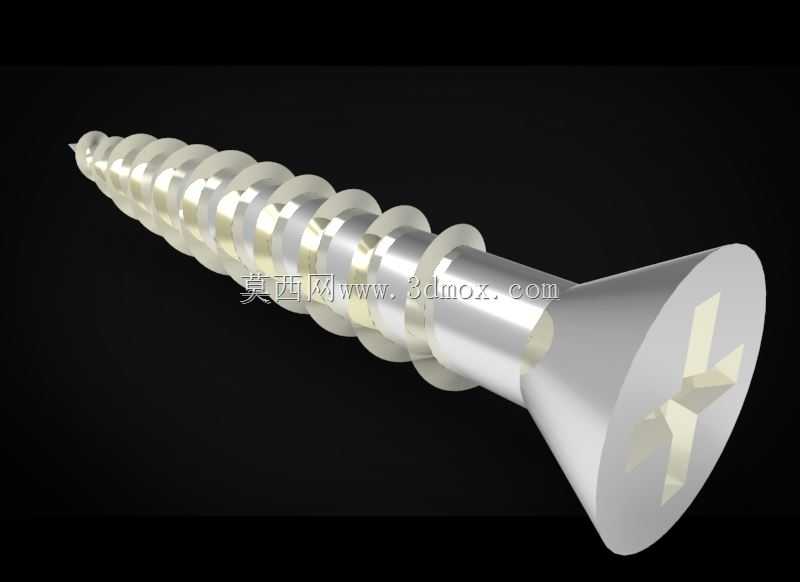

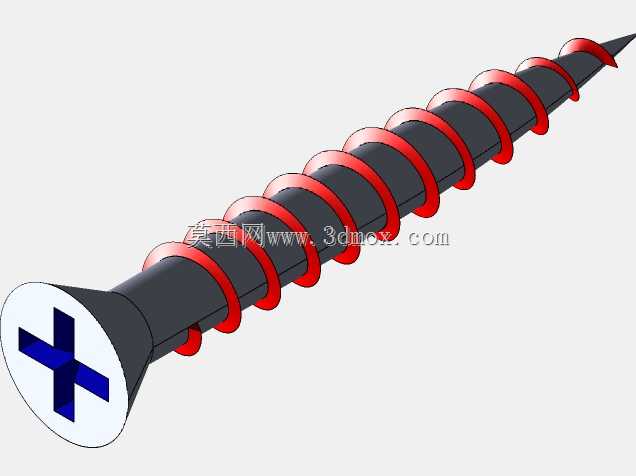

　　从结构设计来看，头部采用90度沉头锥面设计，装配完成后头部可以完全埋入工件的沉孔内，不会突出装配平面，既能够避免突出的螺头剐蹭操作人员、干涉其他零部件的运动路径，也能让装配面保持平整美观，在外观要求较高的装饰面板、设备外罩装配场景下，这种沉头结构的适配性远高于盘头、圆柱头类的紧固件。头部的驱动槽采用十字槽型，相比一字槽拥有更大的受力接触面积，电动螺丝刀、气动起子装配时不容易出现滑牙、槽口崩损的问题，能够承受更大的锁紧扭矩，也能适配手动螺丝刀的应急拆装需求，槽口的深度经过优化，既保证了驱动端的咬合强度，也不会因为槽深过大削弱头部的结构强度，避免锁紧时出现头部开裂的问题。

　　螺杆部分采用全牙等距设计，牙型角经过优化，螺纹大径、中径、小径的过渡平滑，拧入时的阻力更小，同时牙底的圆角处理能够减少应力集中，在承受轴向拉力、横向剪切力的时候，不容易出现牙型断裂、螺杆变形的问题。螺杆末端采用锥形导向头，对准预制孔时不需要刻意调整角度，就能顺利导入孔位，即使预制孔的位置存在小幅的位置偏差，锥形导向端也能顺利引导螺杆拧入，降低装配时的对位难度。

　　在实际选型应用时，需要注意这款螺杆的安装边界：沉头部位的锥角需要和工件上预制沉孔的锥角完全匹配，否则会出现头部无法完全沉平、或者头部锥面贴合不紧密导致锁紧后松动的问题；预制光孔的直径需要匹配螺杆的小径尺寸，孔径过大则会导致螺纹咬合深度不足，连接强度下降容易松脱，孔径过小则会导致拧入扭矩过大，出现螺杆拧断、工件被撑裂的问题。在不同材质的工件上使用时，需要调整锁紧扭矩：在硬质木材、密度板上装配时，扭矩不宜过大，避免螺纹切削过深导致咬合失效；在薄钢板、铝合金板材上装配时，可以适当提升扭矩，让螺纹充分咬合板材，提升连接的抗拔脱强度。

　　建模过程中，螺纹段的螺旋线参数需要严格匹配通用自攻螺丝的牙距标准，牙型的切削角度要还原实物的锋利度，才能在后续的装配干涉检查、工程图导出时，准确反映螺杆的实际占用空间，避免设计阶段出现孔位不匹配、装配后螺头干涉的问题。沉头锥面与螺杆轴线的同轴度、十字槽与头部的对中度，都是建模时需要重点控制的形位公差，这些细节直接决定了后续出图加工、实物装配的顺畅度。这类基础紧固件虽然结构简单，但是在整套设备的装配可靠性上起到的作用不可忽视，建模时不能因为结构常见就简化关键参数，每一处尺寸的偏差都可能导致现场装配时出现批量锁付故障，影响整线的装配效率。
