符合DIN5406标准的多配置锁紧垫圈结构

　　在重载传动、阀门执行机构、泵类转子装配这类存在持续交变载荷、振动冲击的工况里，螺纹连接副的防松失效一直是结构设计里需要重点规避的问题，DIN5406标准的锁紧垫圈就是针对这类大扭矩、高振动场景开发的止动紧固件，和普通弹簧垫圈依靠弹性张力防松的逻辑不同，这类带外伸齿爪的锁紧垫圈是通过机械限位的方式实现锁止，从根源上避免了弹性元件在长期交变载荷下疲劳松弛导致的连接失效问题。

　　从实际装配逻辑来看，这类垫圈的内圈与配套的轴类零件、锁紧螺母的配合尺寸需要严格匹配公差带，安装时需要先将垫圈套入对应轴径的装配位置，待螺母按照工艺要求的预紧力矩拧紧后，再将垫圈上对应位置的外齿爪分别弯折贴靠在螺母的侧平面、以及被连接件的定位台阶或卡槽内，这样螺母和被连接件之间就通过垫圈的齿爪形成了刚性的机械止动，哪怕设备运行过程中存在持续的振动、轴系的微幅窜动，螺母也无法产生周向转动，彻底杜绝了螺纹松脱的风险。

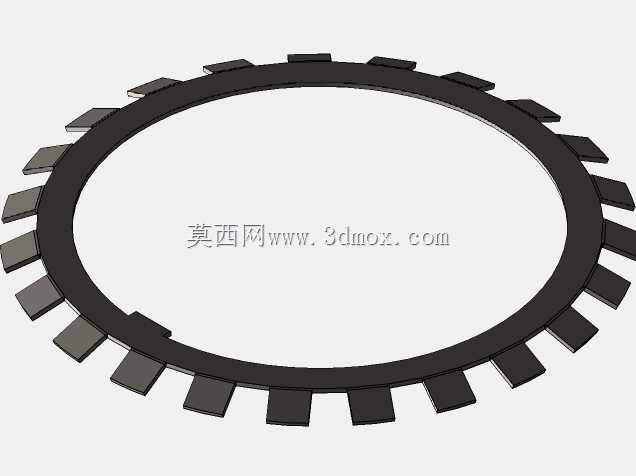

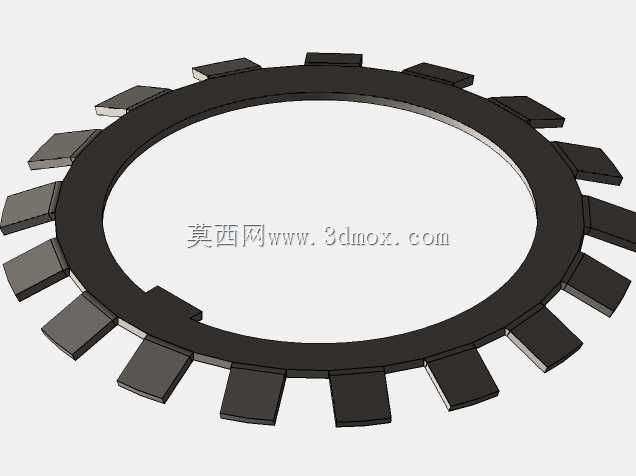

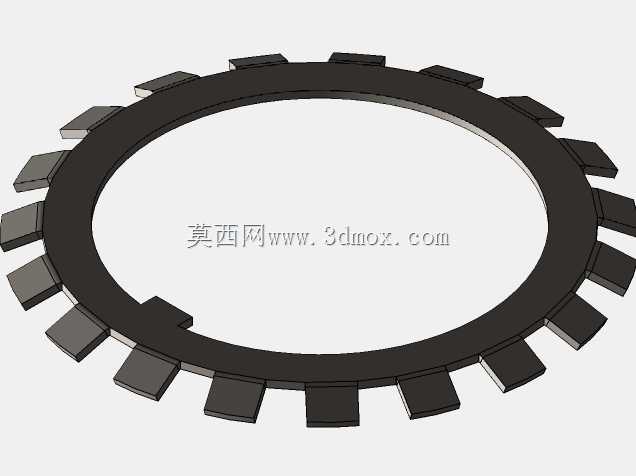

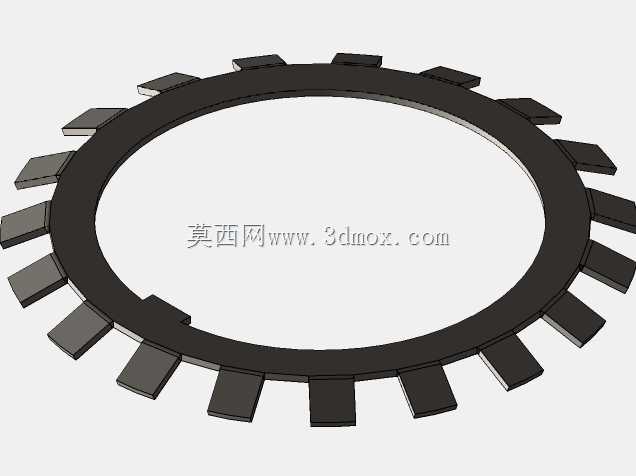

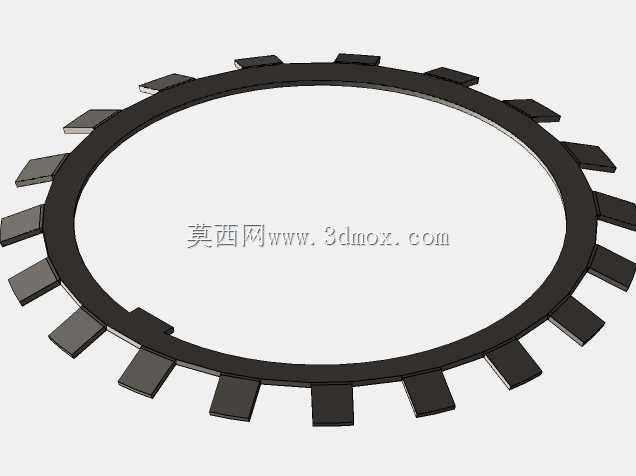

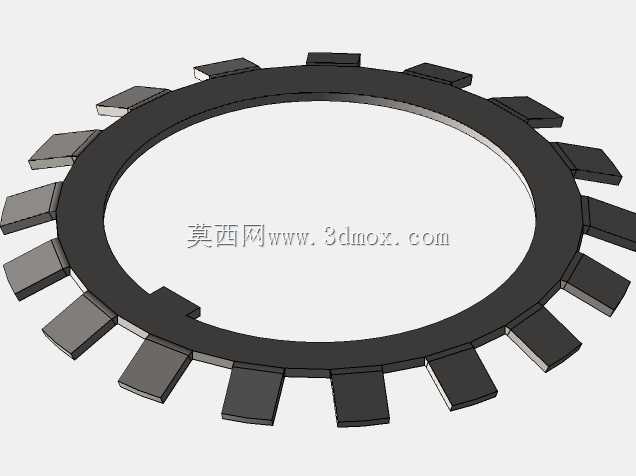

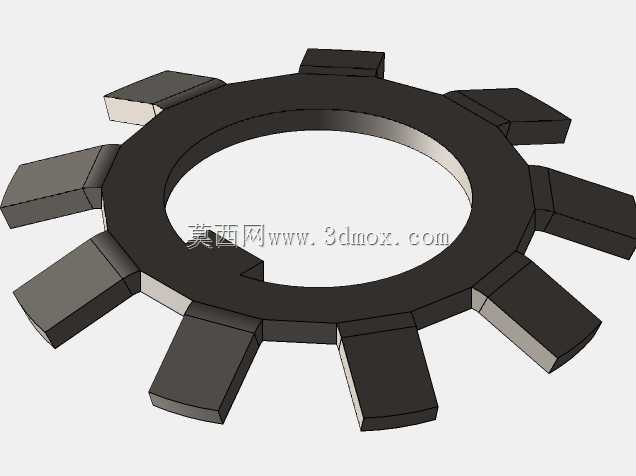

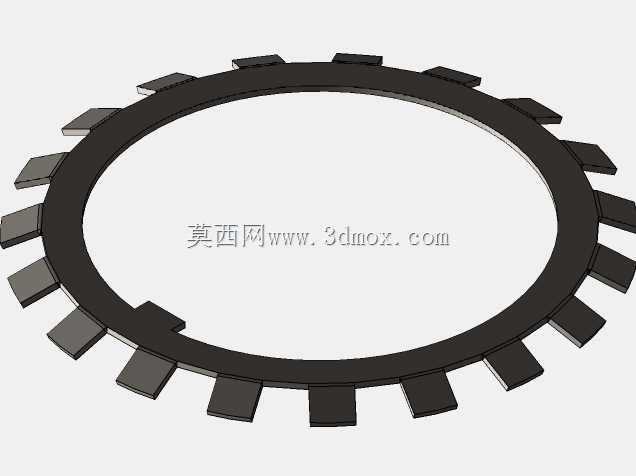

　　设计这类垫圈的三维模型时，首先要严格遵循标准里的尺寸规范，不同公称规格对应的垫圈内径、外径、齿爪数量、齿爪的长宽尺寸、本体厚度都有明确的公差要求，不能随意更改参数，否则会出现安装时套不进轴、齿爪长度不够无法弯折贴靠螺母、或者齿爪过长干涉周边相邻零件的问题。建模过程中需要优先处理齿爪的折弯工艺特征，每个齿爪和垫圈本体连接的位置都要预留合理的折弯圆角，避免实际冲压生产时出现应力集中导致的齿根断裂，同时所有齿爪的初始位置都要保持在同一平面，保证垫圈在自由状态下的平面度符合装配要求，不会出现安装后偏斜导致预紧力不均的问题。

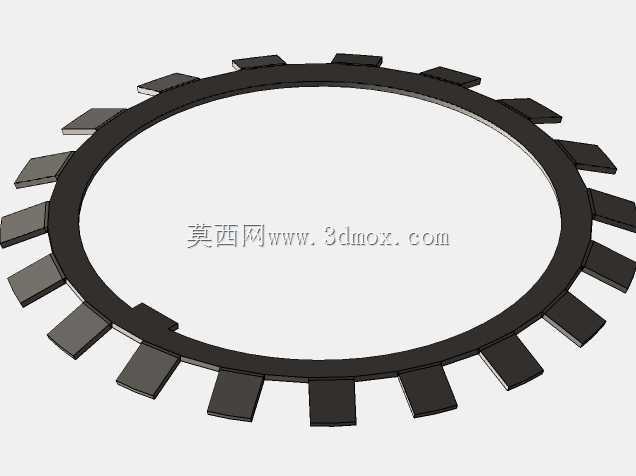

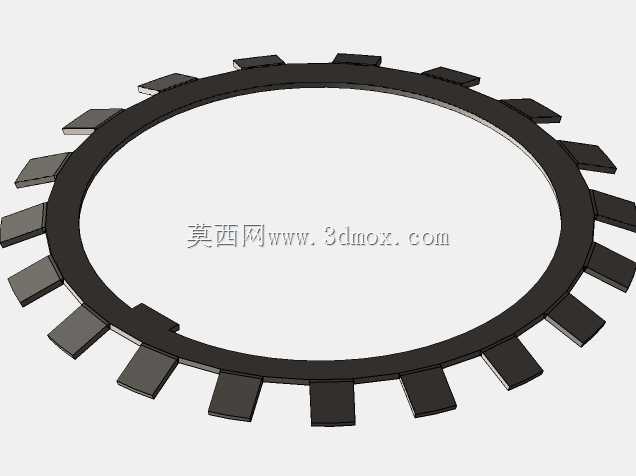

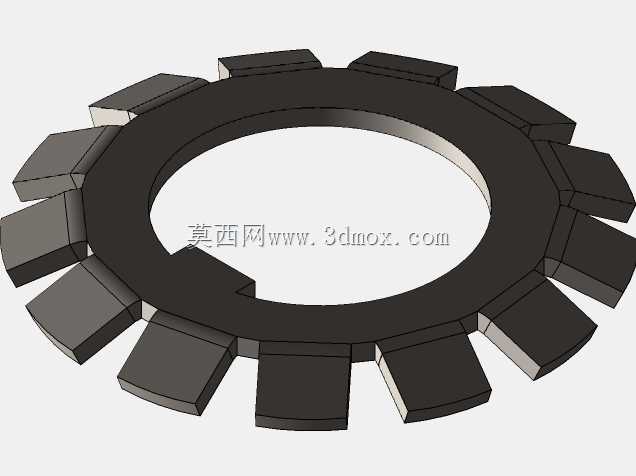

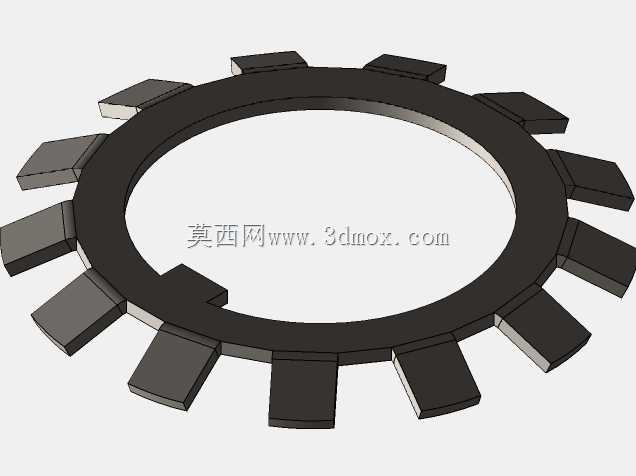

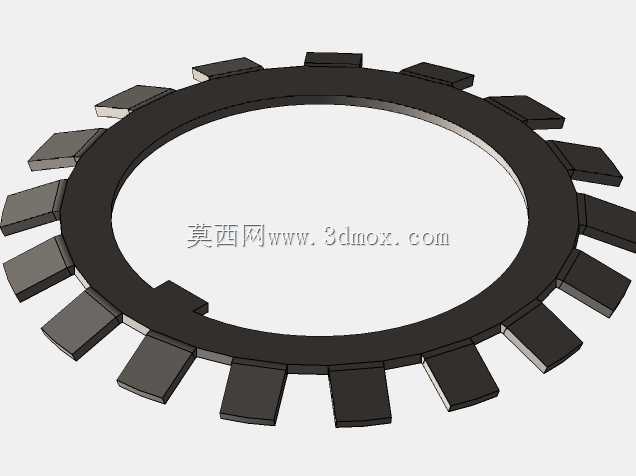

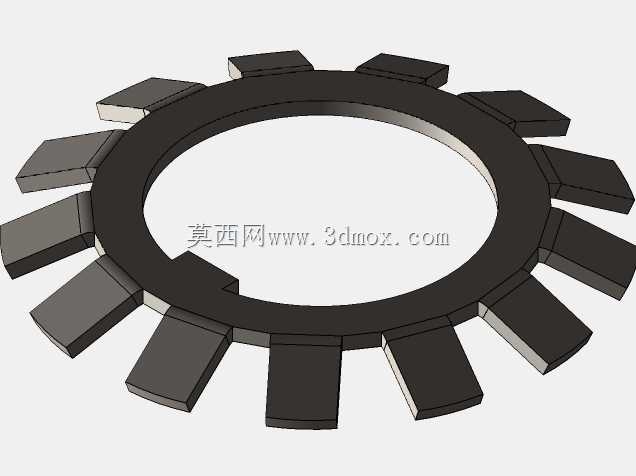

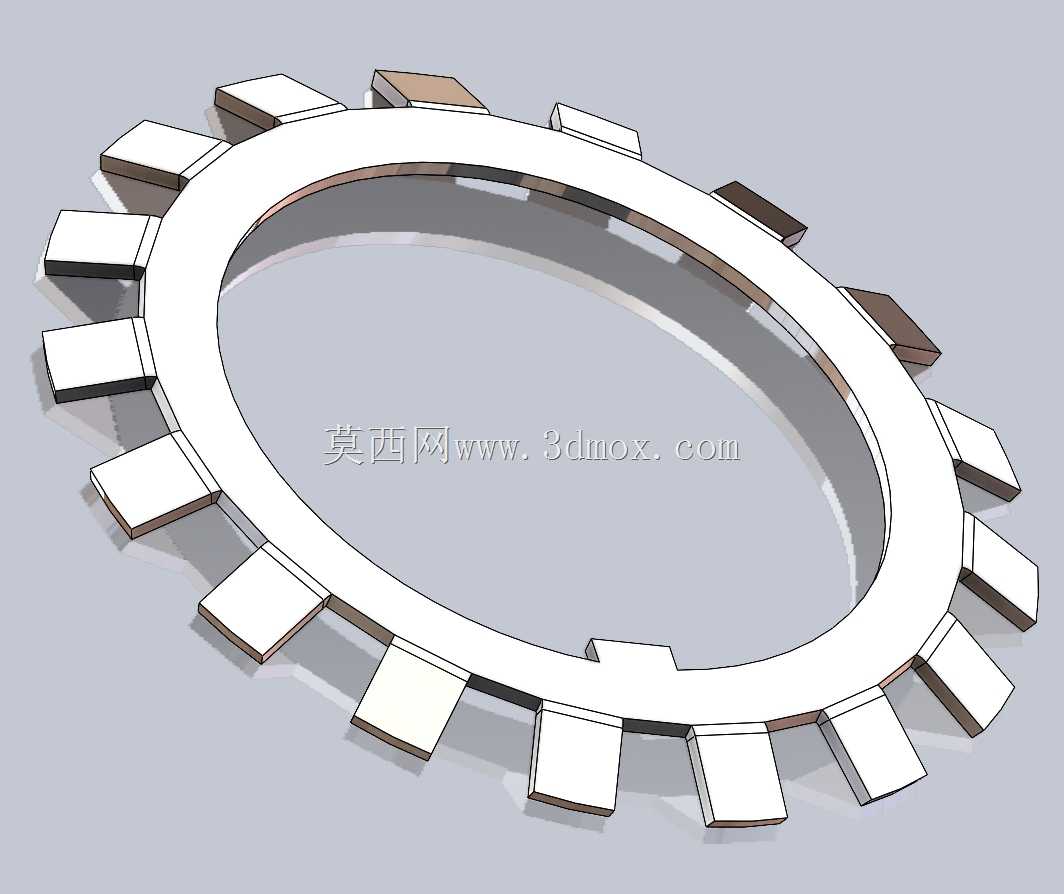

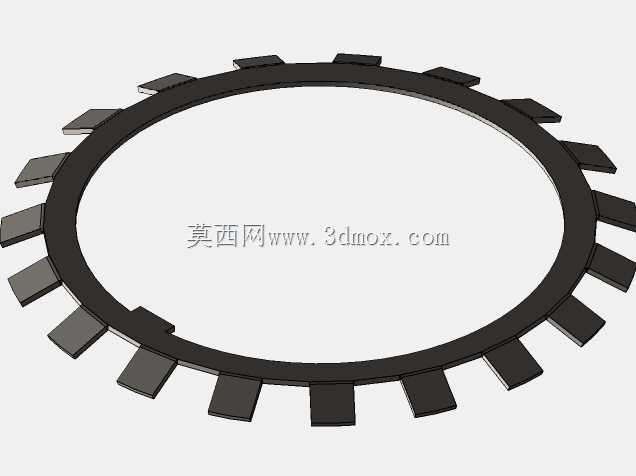

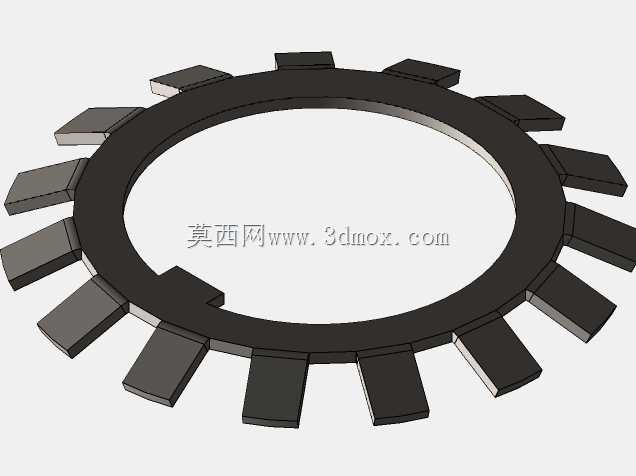

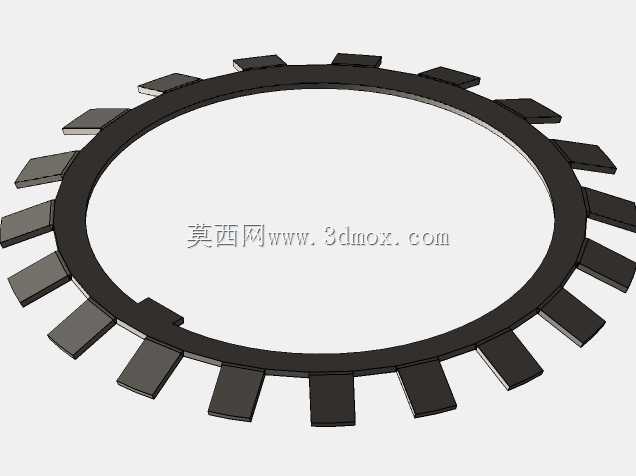

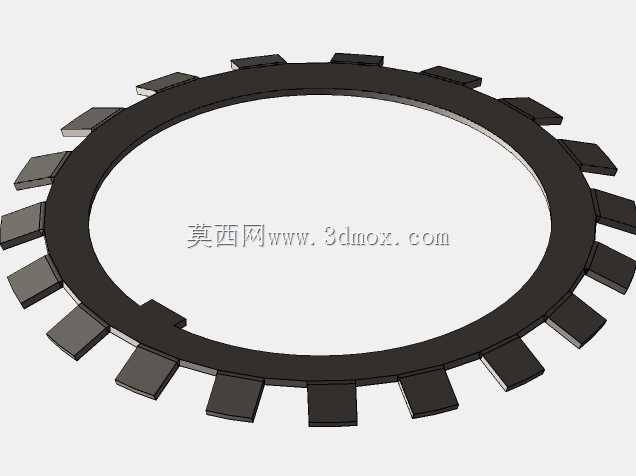

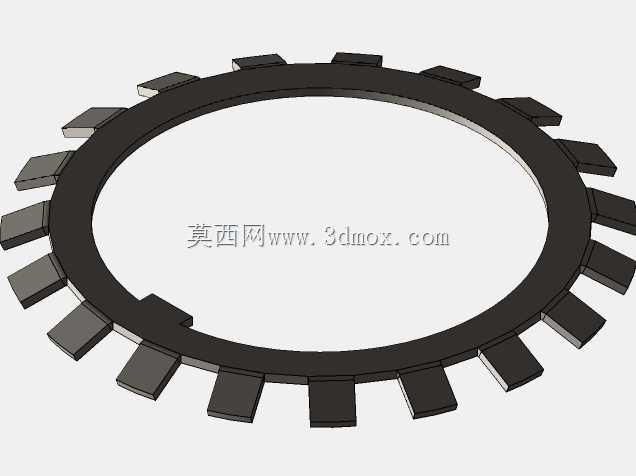

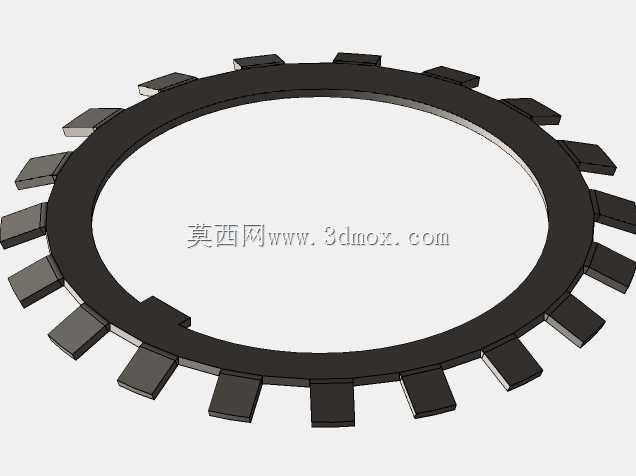

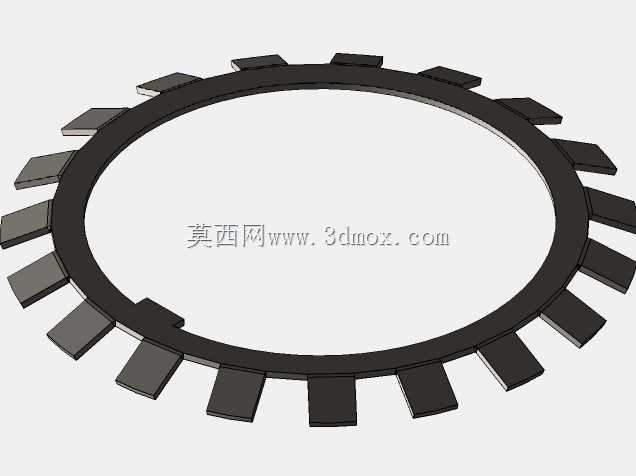

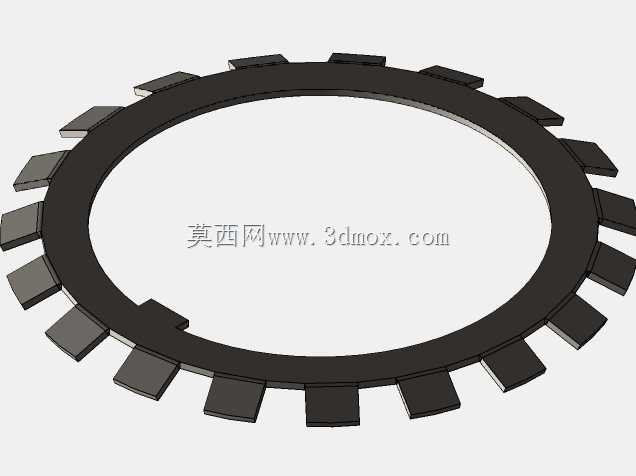

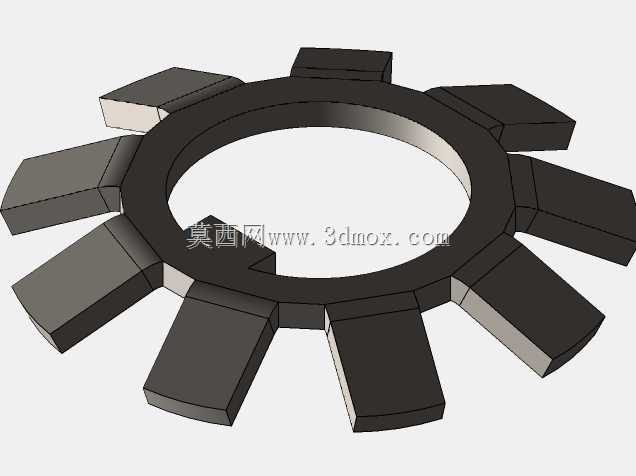

　　考虑到实际工程应用中同一系列的设备往往会用到多种不同轴径的锁紧垫圈，建模时需要把所有标准覆盖的规格做成配置化的结构，每个配置对应一个标准公称尺寸，切换配置时可以自动匹配对应的内孔、外径、齿形参数，不需要重复建模，能大幅提升后续装配选型的效率。每个规格对应的STEP通用格式文件也需要单独整理，方便不同软件平台的设计人员直接调用，不需要做额外的格式转换或者模型修复。

　　从安装边界来看，这类锁紧垫圈的安装空间需要预留足够的齿爪弯折操作空间，在螺母外侧不能有紧贴的台阶或者其他零件遮挡，否则装配时无法将齿爪弯折到位，会直接影响防松效果。同时垫圈的选材一般采用中碳钢经淬火回火热处理，保证足够的硬度和韧性，齿爪在弯折过程中不会出现开裂，长期受载也不会发生塑性变形导致止动失效。在阀门的阀杆锁紧、泵类的叶轮轴固定、减速机的输出轴轴承锁紧这类关键连接位置，这类机械止动式的锁紧垫圈比依靠摩擦力防松的紧固件可靠性高很多，尤其在冲击载荷大、温度变化范围宽的工况下，不会因为材料蠕变、弹性衰减出现松脱问题，能有效降低设备运行过程中因为紧固件失效导致的故障停机概率。

　　建模过程中还要注意齿爪的排布均匀性，相邻齿爪之间的角度偏差需要控制在标准允许的范围内，保证不管螺母拧紧后停在哪个角度位置，都至少有一个齿爪能够对准螺母的侧平面，不需要额外转动螺母来对齐齿位，降低现场装配的操作难度。垫圈的内孔尺寸要和对应轴的配合公差保持合理间隙，既不能间隙过大导致垫圈安装后偏心，也不能间隙过小导致装配时无法顺利套入轴径，这些细节参数都需要严格对照标准要求设定，才能保证模型导入实际装配体后完全符合工程使用要求，不会出现干涉、装不上的问题。
