常闭型二位二通直动式电磁阀结构

　　这款直动式电磁阀的结构设计，核心围绕小通径低压流体管路的通断控制需求展开，在民用净水设备、小型气动回路、小家电供水系统、小型实验流体装置中应用十分广泛，区别于大口径先导式电磁阀需要介质压力差辅助开启的结构，该款采用直动式衔铁驱动结构，线圈通电后产生的电磁力直接克服弹簧预紧力与介质静压力，带动密封塞抬起实现通路，即使在进出口压差为零的工况下也能可靠启闭，适配很多无稳定背压的小型流体回路场景。

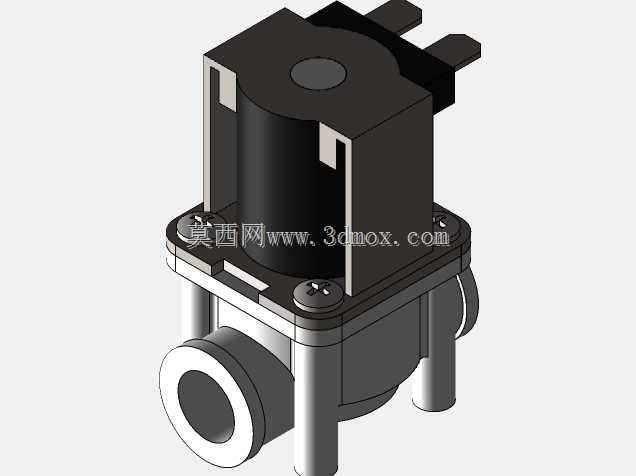

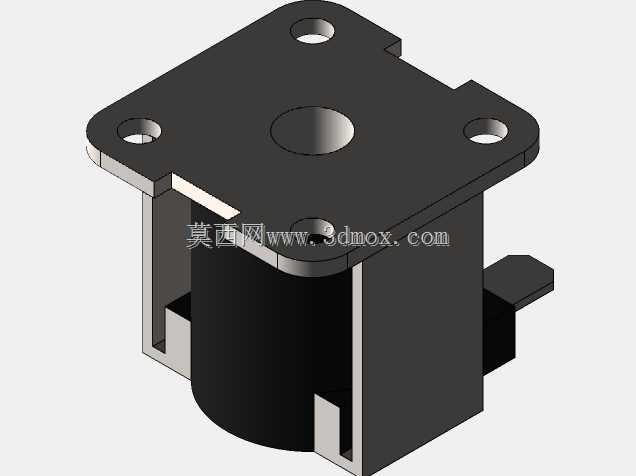

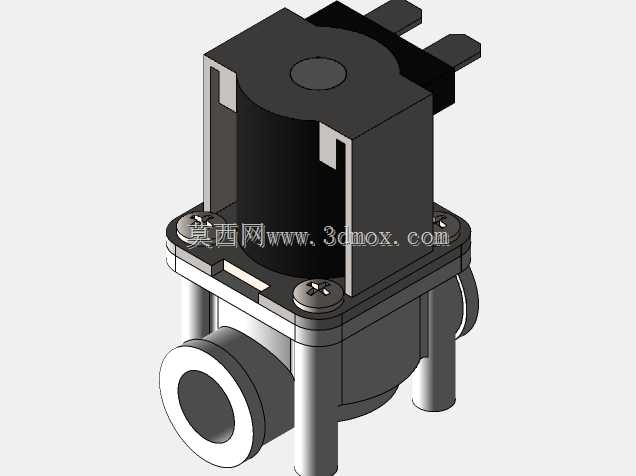

　　从结构布局来看，整体采用上下分体式装配逻辑，上部为电磁驱动单元，下部为阀座流体单元，两者通过四颗十字盘头螺钉实现刚性连接，中间设置密封垫实现两个腔体的完全隔离，避免流体渗入线圈腔造成绝缘失效。上部电磁单元的外壳采用弯折成型的导磁金属壳体，既作为磁路的组成部分提升电磁利用率，也能对内部线圈、塑封骨架、动衔铁形成物理防护，壳体顶部预留两个平行的插片式接线端子，端子间距符合行业通用接插件规格，无需额外焊接即可完成线路对接，适配批量装配的生产需求，接线端旁的定位凸台可以避免接插件插反，降低现场接线的出错概率。动衔铁采用软磁材料加工，表面做防锈镀层处理，与塑封骨架内的导向孔采用小间隙配合，既保证衔铁动作时无卡滞，也能减少长期动作带来的导向磨损，衔铁下部嵌装密封橡胶垫，密封垫的压缩量经过设计校核，既保证断电状态下密封面完全贴合无泄漏，也避免压缩量过大造成的开启阻力陡增。复位弹簧设置在衔铁与骨架顶部的定位槽之间，弹簧刚度经过匹配，在额定电压下电磁力可以轻松克服弹簧力完成全开动作，断电后弹簧力可以快速推动衔铁复位，切断介质通路，弹簧的预压缩量设计兼顾了密封可靠性与动作响应速度，常规工况下启闭响应时间控制在20毫秒以内。

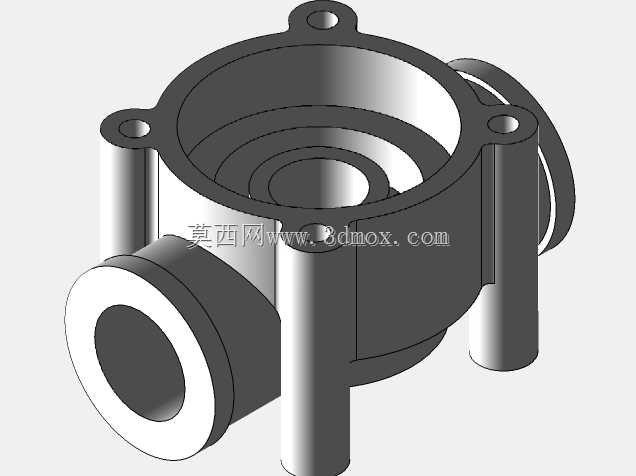

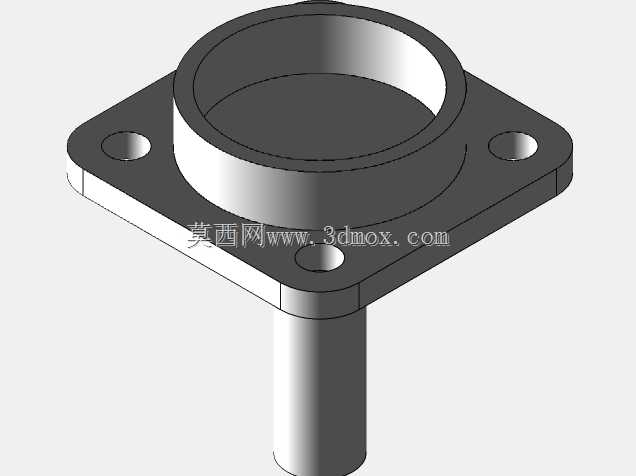

　　下部阀座采用硬质金属材质压铸成型，进出水口采用同轴侧出结构，接口为外螺纹形式，适配常规管路的内螺纹接头，阀座内部的流道做了圆弧过渡处理，减少介质流经时的局部阻力，降低流道内的湍流噪音与压力损失。阀座中部设置安装定位凸台，两侧的圆柱形支脚为安装固定位，支脚中心预留安装通孔，可通过螺栓将阀整体固定在设备安装板上，安装时需注意进出水口的方向标识，避免反向安装影响密封性能。阀座与上部驱动单元连接的密封面采用平面密封结构，密封垫的压缩量通过连接螺钉的拧紧行程控制，装配时四颗螺钉需采用对角分步拧紧的方式，保证密封面受力均匀，避免局部密封失效。

　　建模过程中需要重点关注几个配合边界：一是衔铁与导向孔的配合间隙，间隙过大会造成衔铁动作偏斜，导致密封面错位引发内泄漏，间隙过小则会在杂质进入时出现卡滞，常规设计时间隙控制在0.02-0.04mm之间；二是密封垫的压缩率，橡胶密封垫的压缩率控制在15%-25%区间时，密封可靠性与使用寿命达到最优，压缩率过高会加速橡胶老化，过低则会在低压工况下出现渗漏；三是线圈腔与流体腔的隔离结构，除了中间的主密封垫外，衔铁导向孔处还设置了第二道密封，避免极端工况下介质沿衔铁间隙渗入线圈，造成短路故障。

　　在实际选型应用中，这款结构的电磁阀适配的介质多为常温清水、压缩空气、低粘度无颗粒的中性流体，若用于有腐蚀性的流体场景，需要将阀座、密封件的材质更换为对应耐腐牌号，同时调整电磁力参数克服介质带来的阻力变化。安装时需要保证阀体竖直方向安装，即电磁驱动单元在上、阀座在下，倾斜或水平安装会在长期使用后因衔铁自重造成复位不到位的问题，同时管路前端建议加装精度不低于80目的过滤器，避免流体中的杂质进入阀腔，卡滞衔铁或划伤密封面造成失效。
