双接口曲面壳体机械结构设计

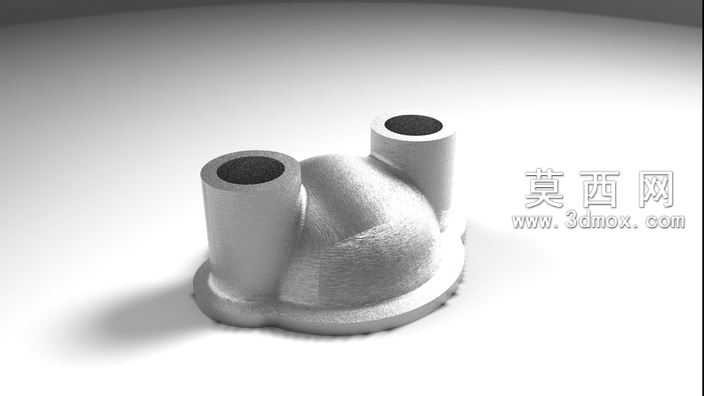

该作品为一款双接口曲面壳体类机械零部件的三维设计成果，建模阶段采用参数化设计思路，先绘制底部法兰安装边的二维轮廓草图，通过拉伸特征构建带安装定位结构的法兰基座，再以放样融合特征生成中部的弧形过渡曲面壳体，保证壳体壁厚均匀一致，满足承压类零件的结构强度要求。两个垂直向上的圆柱形接口采用凸台拉伸与壳体抽壳组合命令生成，接口内壁预留标准管螺纹的加工余量，接口与中部曲面壳体的衔接处做了圆角过渡处理，避免应力集中问题。建模过程中对所有配合面、安装面做了公差预留设计，底部法兰边的安装孔位按照通用管路配件的标准间距排布，可直接适配常规的管路安装场景。渲染阶段采用金属哑光材质模拟铸铝成型的零件质感，通过环境光遮蔽效果凸显曲面的流畅过渡与结构层次，调整光线角度突出接口的圆柱轮廓与法兰边的平面特征，清晰展现零件的整体形态与结构细节。设计思路上优先考虑零件的流体通过性，中部曲面腔体采用流线型无死角结构，减少流体在腔体内的滞留与阻力，双接口的高度差设计适配不同走向的管路连接需求，整体结构兼顾安装便捷性与使用可靠性，可作为管路系统中的分流、转接类配件使用，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整接口直径、壳体高度、法兰安装尺寸等参数，具备较强的设计复用性。
