工业用三相异步驱动电机结构设计

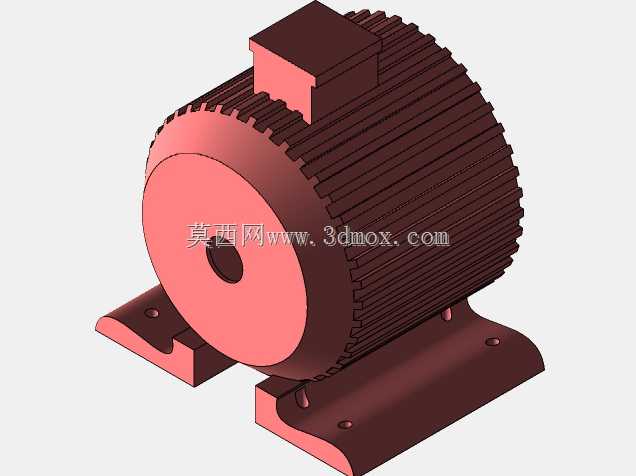

　　在暖通空调、通用输送线、小型机床辅机这类对运行可靠性要求高、运维条件有限的场景里，三相异步电机始终是动力输出端的首选部件，这类场景不需要伺服级的高精度位置控制，更看重长期连续运行的稳定性、低维护需求以及对复杂工况的耐受能力，这款三相异步电机的三维结构设计，正是围绕这类通用工业场景的实际使用需求展开的。从结构布局来看，电机采用卧式底脚安装形式，底部的铸铁安装底座预留了两个长圆形安装孔，安装孔的间距、孔径尺寸匹配通用工业电机的安装尺寸规范，可直接适配多数标准风机、泵体、输送辊道的安装位，不需要额外做安装转接板，能减少现场安装的加工工作量；安装底座与定子壳体采用一体化铸造成型的结构，避免了拼接结构带来的刚度不足问题，在电机带载运行产生振动时，一体化结构能更好地分散振动应力，降低长期运行后连接螺栓松动的概率。定子壳体外表面设计了周向均匀分布的轴向散热筋，散热筋的高度、间距经过匹配，既保证壳体有足够的散热面积，让电机在额定负载连续运行时，绕组温升控制在绝缘等级允许的范围内，又不会因为散热筋过密导致积灰难以清理，适配车间多粉尘的使用环境；壳体顶部的接线盒采用凸起式独立结构，接线腔与定子内腔做了分隔设计，现场接线时不需要打开电机端盖，能避免接线过程中杂物、灰尘落入电机内部，接线盒的出线方向预留了调整空间，可根据现场布线方向调整进线口朝向，减少线缆弯折应力。

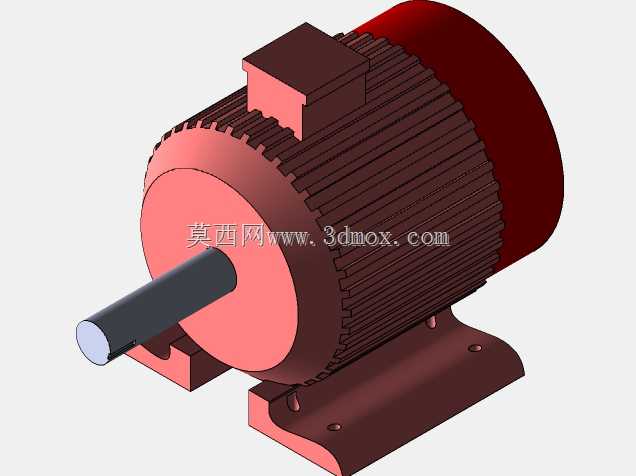

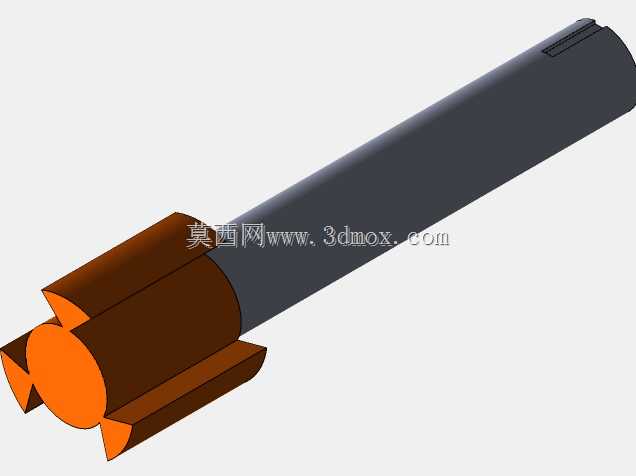

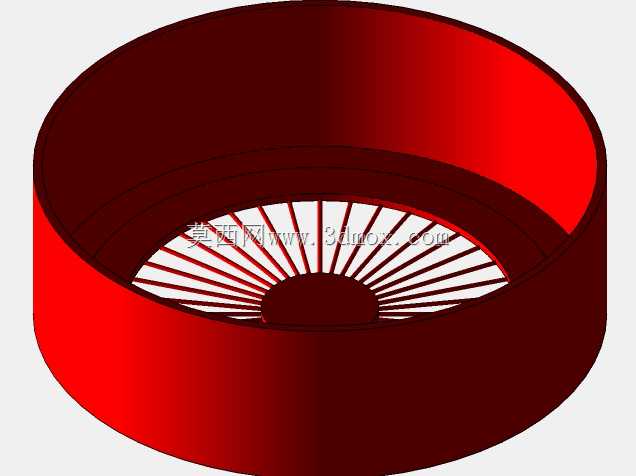

　　输出轴采用标准圆柱形轴伸，轴伸端的直径、键槽尺寸匹配通用联轴器、皮带轮的安装标准，轴伸根部做了退刀槽与圆角过渡处理，避免应力集中导致的轴断裂问题，轴表面做了防锈处理，长期存放或在潮湿环境下使用也不会出现锈死导致连接件难以拆卸的问题。前端盖与后端盖采用止口定位结构与定子壳体配合，止口的配合公差选用过渡配合，既保证端盖与壳体的同轴度，避免转子运行时出现扫膛问题，又能在检修时顺利拆卸端盖，不会因为配合过紧导致拆卸时损坏端盖或轴承室。从设计思路上，这款电机没有做过多冗余的特殊结构，所有结构细节都围绕通用场景的实用性出发：没有采用复杂的冷却管路，靠自带的散热筋配合后端的风叶即可满足散热需求，减少了额外的故障点；安装尺寸完全遵循通用工业规范，替换旧电机时不需要改动原有设备的安装基础；接线盒、轴伸、安装孔这些外接接口全部采用通用标准，现场运维时更换配件不需要找特殊定制件，能大幅降低运维成本与停机等待时间。

　　在建模过程中，对各个配合面的公差做了对应标注，比如轴承室与轴承外圈的配合公差、轴伸与轴承内圈的配合公差、止口的配合公差，都按照三相异步电机的行业设计规范选取，模型中各个部件的装配关系完全还原实际生产的装配流程，从定子压装、轴承装配、转子穿入、端盖固定到接线盒安装，每个步骤的装配约束都符合实际工艺要求，不会出现干涉问题。对于需要做设备整体布局的设计人员来说，这款模型的外形尺寸、安装边界都做了精准还原，在做整机三维布局时，可以直接调用模型核对安装空间，核对输出轴与传动部件的对接位置，核对接线盒的操作空间是否足够，避免后期生产装配时出现空间干涉、安装操作不便的问题。

　　这类通用三相异步电机的结构看似简单，但每个细节的尺寸设计都直接影响实际使用的可靠性，比如散热筋的厚度如果过薄，铸造时容易出现浇铸不足的缺陷，过厚则会增加不必要的材料成本；安装底座的厚度如果不足，电机满负载运行时会出现底座变形，导致转子同轴度偏差，加剧轴承磨损；轴伸的长度如果过长，会增加轴的挠度，运行时出现轴端跳动，影响传动部件的寿命。这款模型在这些细节上都做了符合工程实际的设计，没有出现结构不合理的问题，可直接作为通用动力部件用于各类工业设备的三维设计选型参考，也可作为电机结构学习的参考样例，帮助设计人员理解通用三相异步电机的结构组成与设计要点。
