压铸厂车间斜接弯头除尘通风管路结构

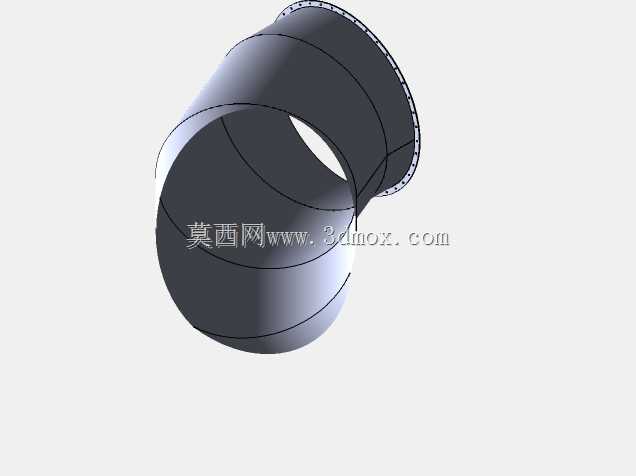

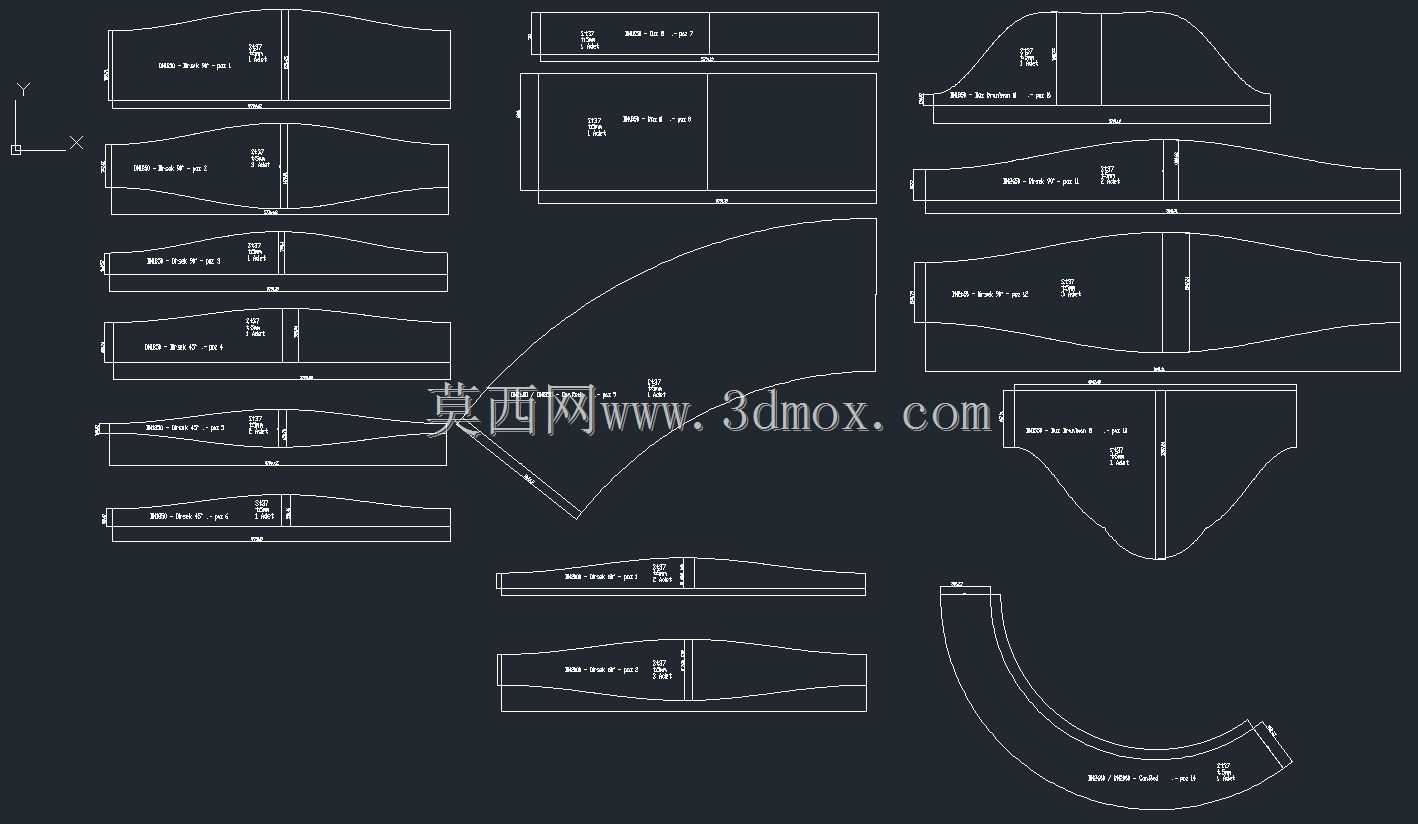

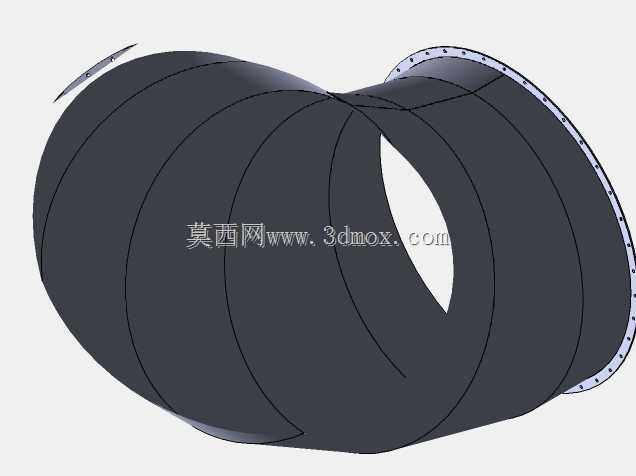

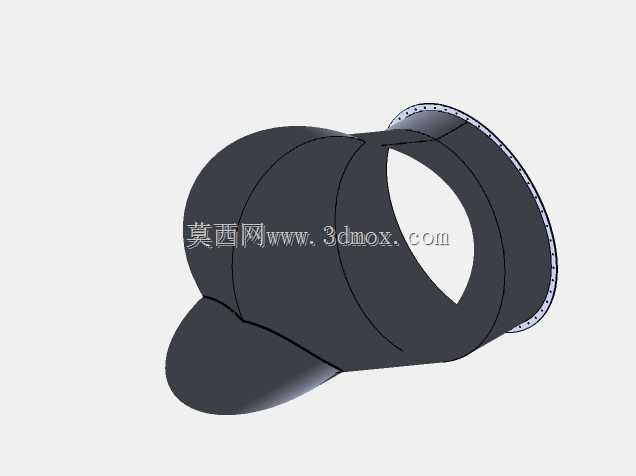

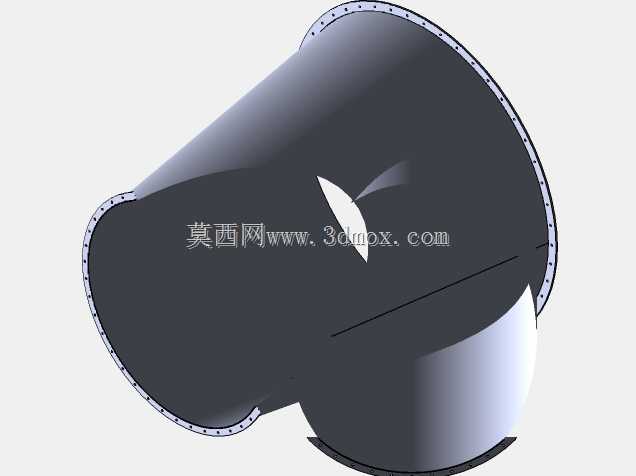

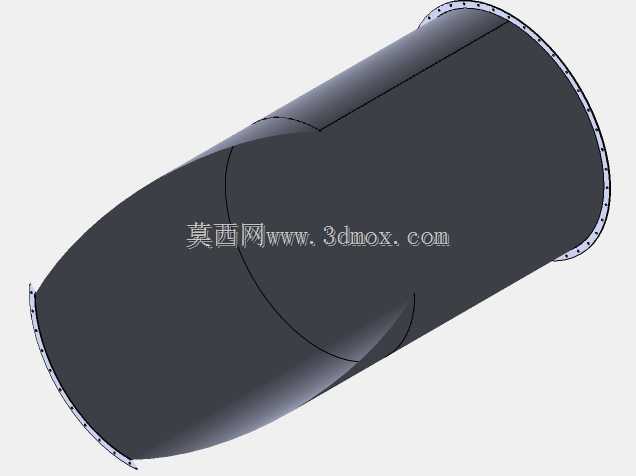

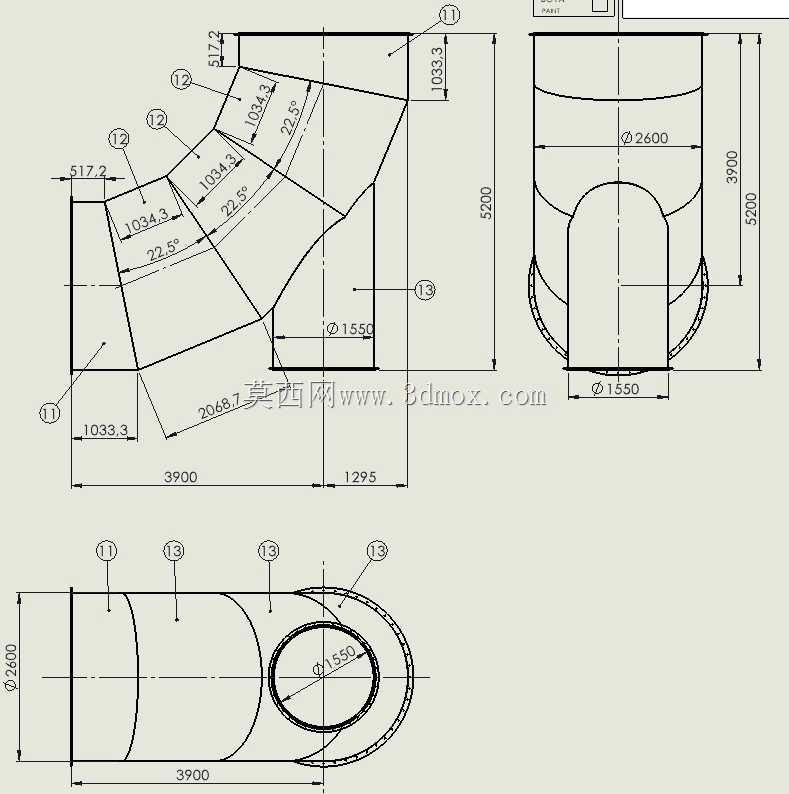

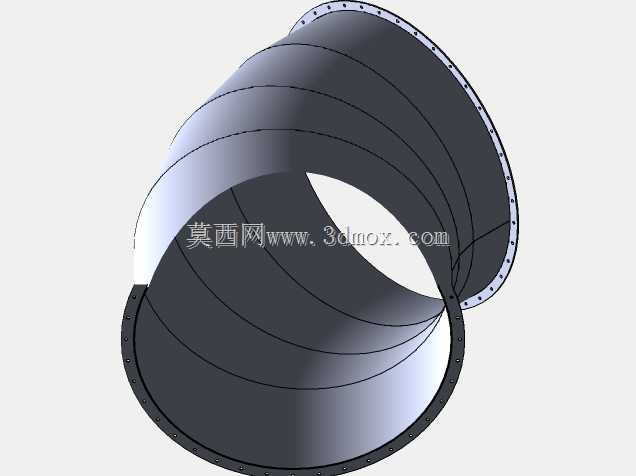

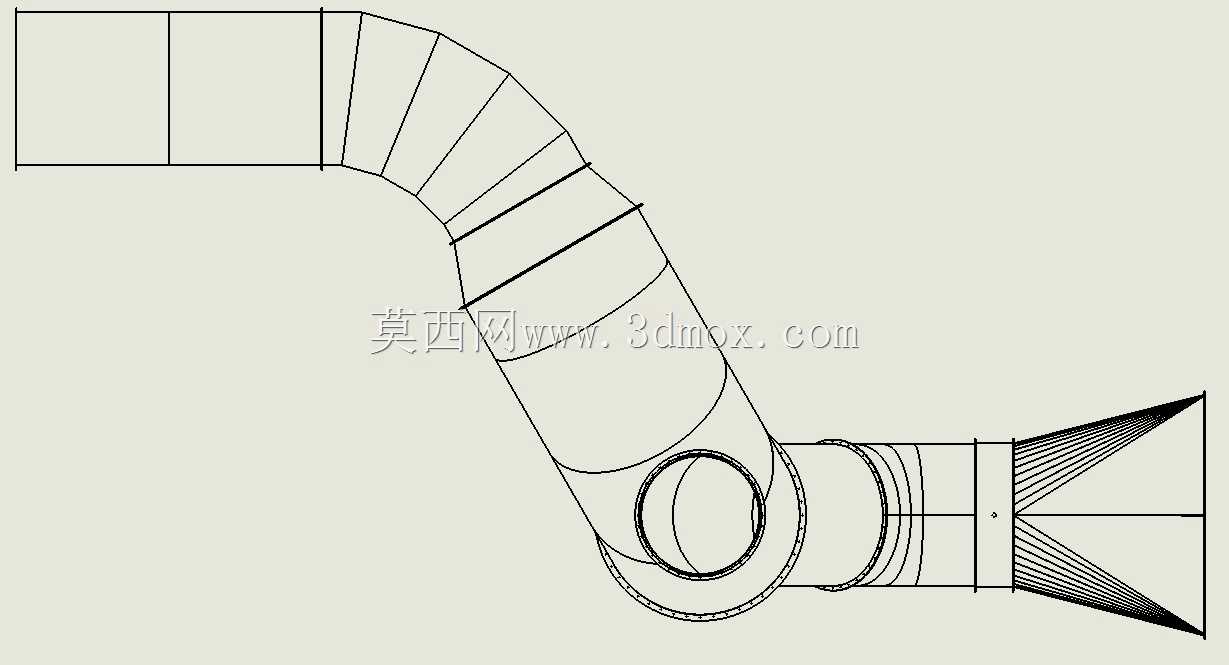

　　这套管路结构针对压铸车间熔融、脱模工序产生的烟尘捕集需求设计，核心作用是在产尘点形成稳定负压流场，将含尘烟气定向输送至后端过滤处理单元，避免金属氧化物烟尘、脱模剂挥发物在车间内弥散，保障作业区域职业卫生条件达标。整套管路采用斜接弯头替代常规冲压弯头，核心考量是适配车间现有梁柱、行车走行的空间限制，常规成品弯头的曲率半径固定，在紧凑的压铸机上方排布时容易与设备检修平台、天车滑线产生干涉，斜接弯头可根据现场实际走向调整每节管段的偏转角度，在保证气流阻力可控的前提下，最大化压缩管路占用的竖向与横向空间，不需要额外抬高整体管架高度，降低现场支吊架的材料用量与安装难度。

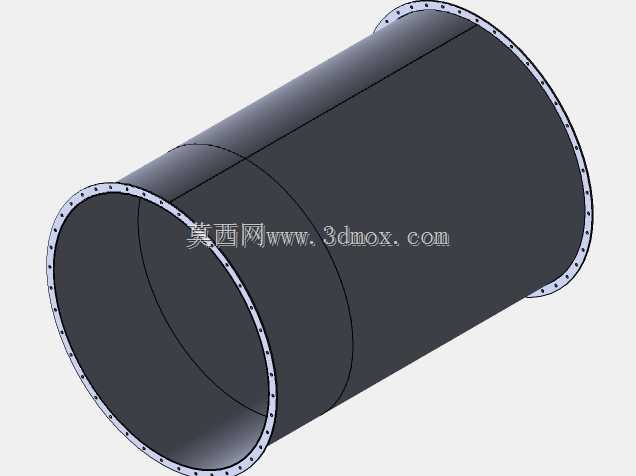

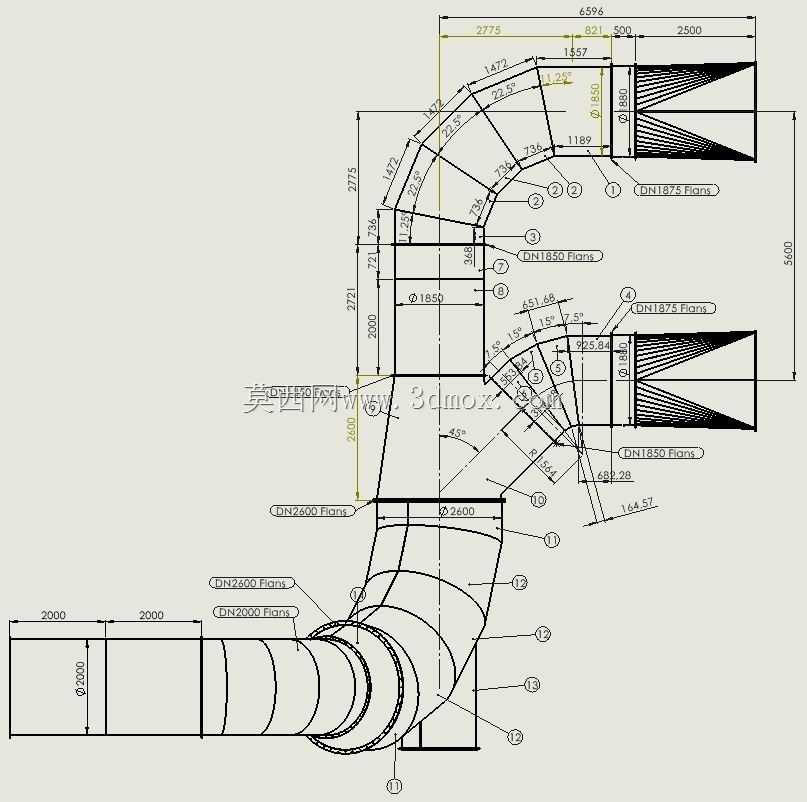

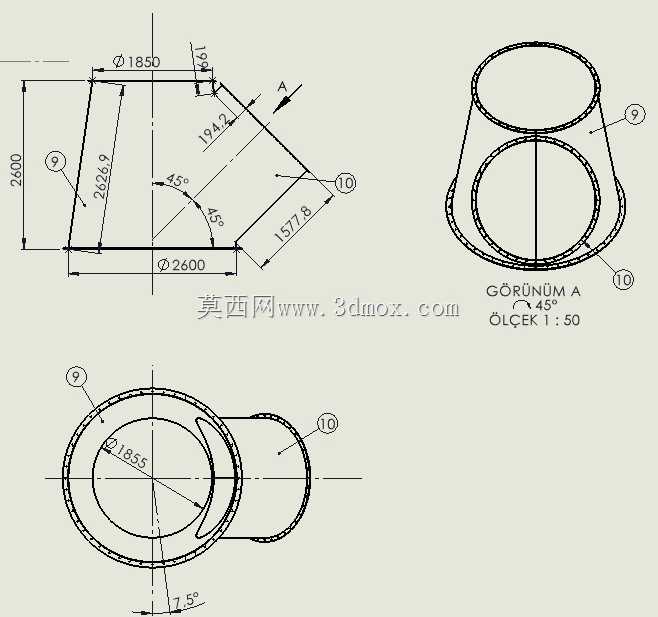

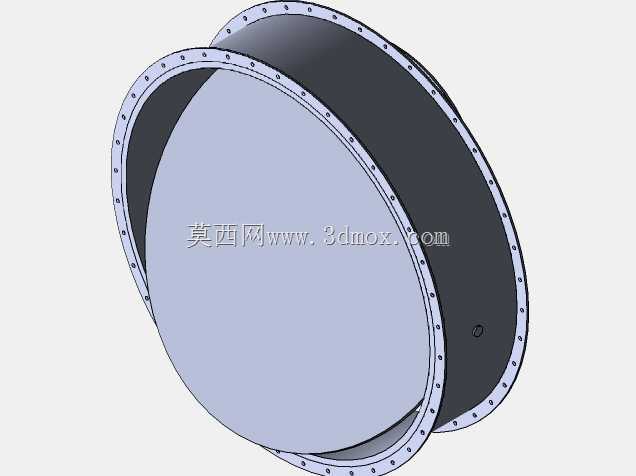

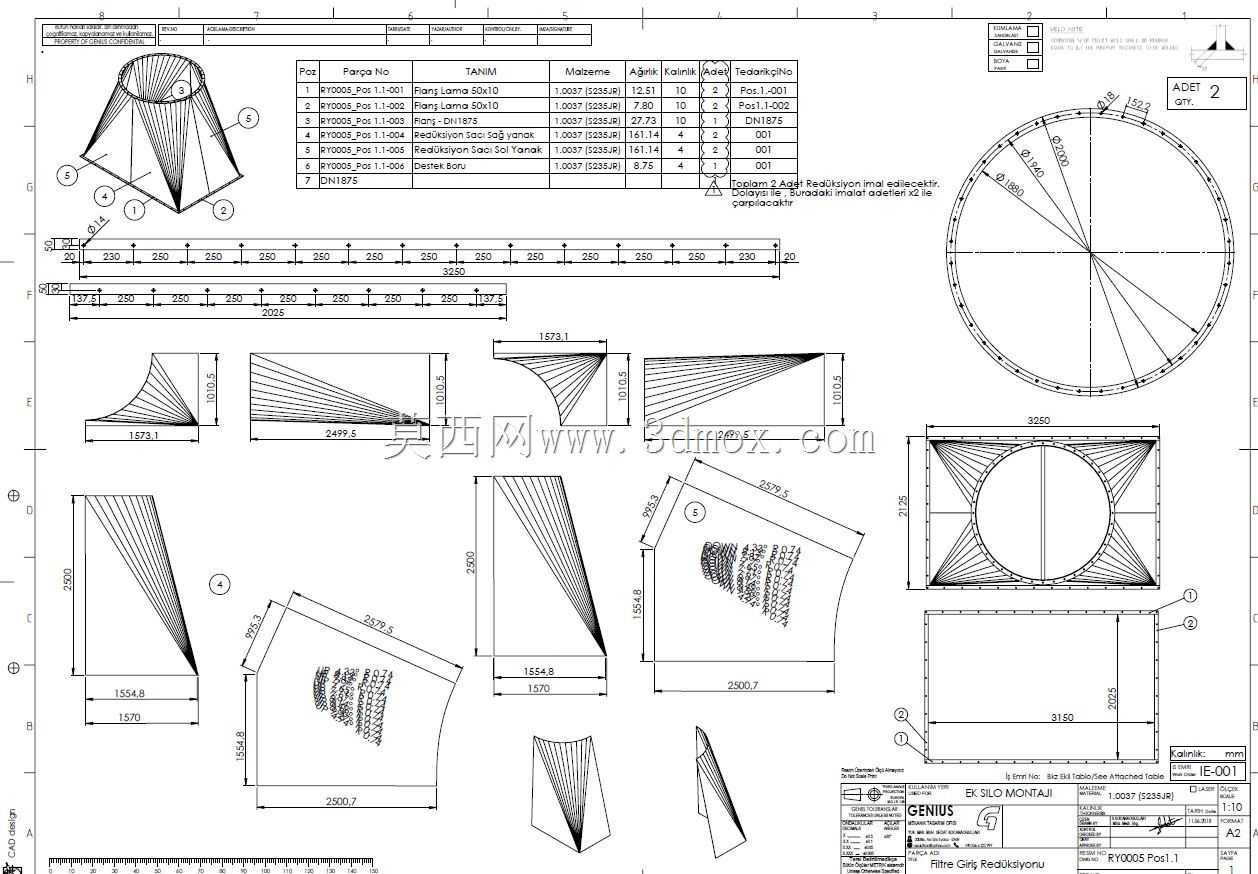

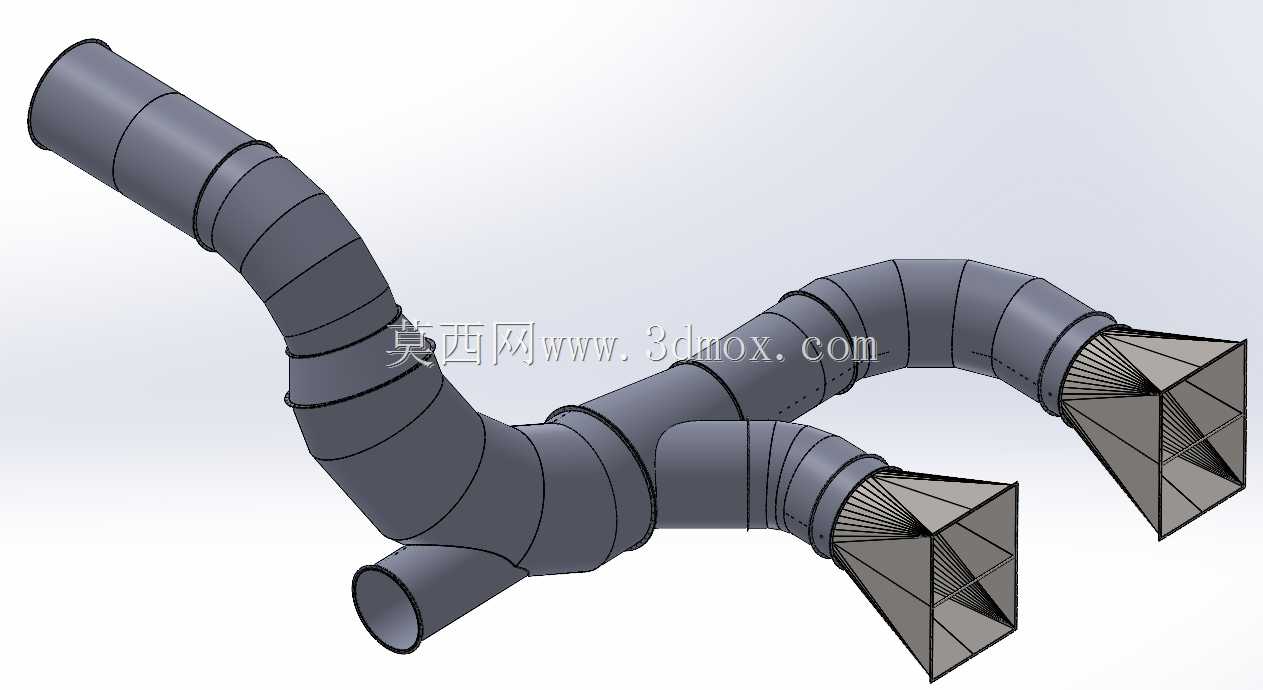

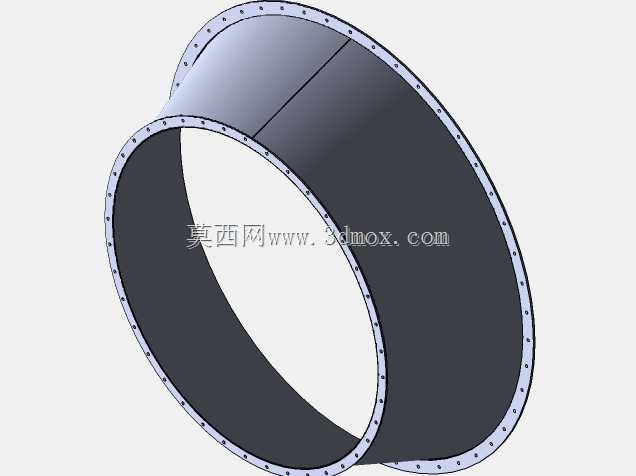

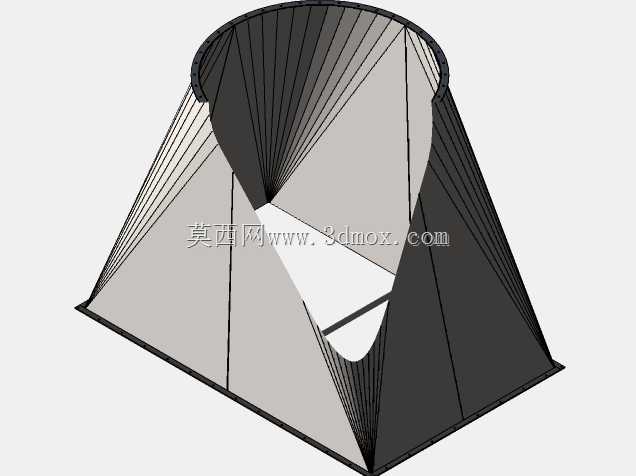

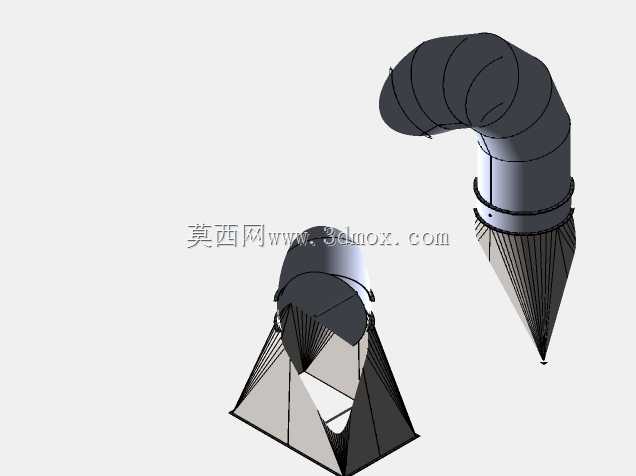

　　两个锥形吸尘罩分别对应两台压铸机的开模取件工位，罩口尺寸按照产尘点的扩散范围设计，罩口边沿距离压铸机分型面的安装高度控制在合理区间，既不会阻碍操作人员取件、喷涂脱模剂的操作动作，又能在罩口处形成足够的控制风速，避免高温烟气受热上浮逃逸。主管道采用变径设计，从最远端吸尘罩到主管汇合处，管径随接入风量的增加逐步放大，保证管内风速维持在合理区间，既不会因为风速过低导致金属粉尘在管底沉积堵塞管路，也不会因为风速过高造成不必要的阻力损耗与管壁磨损。管路分段采用法兰抱箍连接，每段管段的长度控制在常规运输与现场吊装的允许范围内，对接处预留密封垫安装位，避免负压运行时漏风影响吸尘效果。

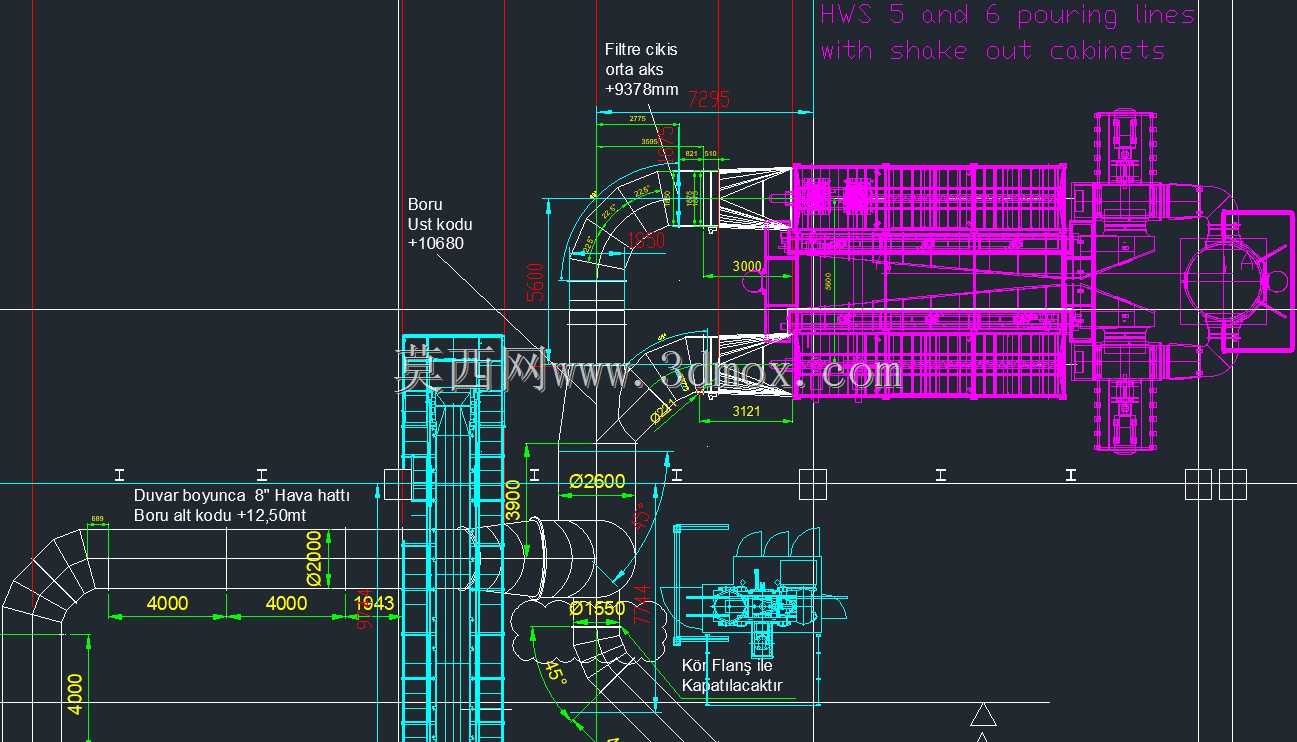

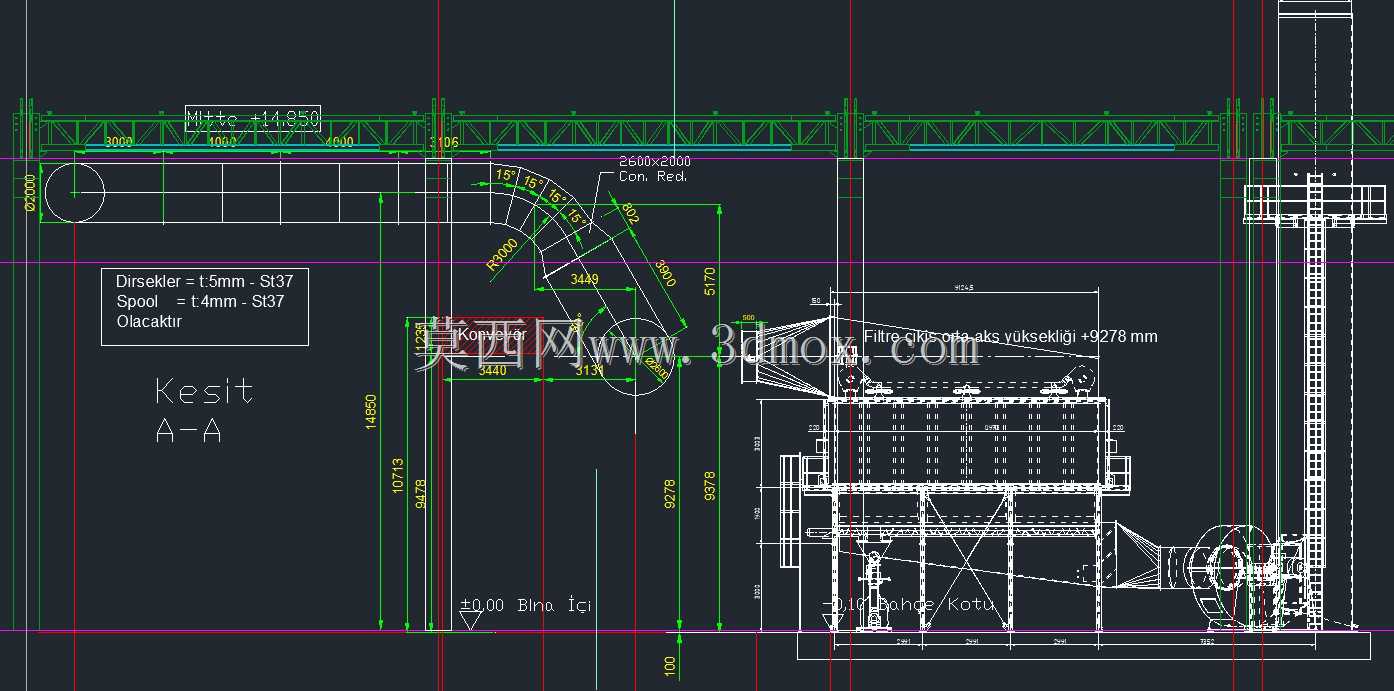

　　设计阶段先根据过滤器供应商提供的系统额定风量、允许阻力损失参数，反推各管段的管径与弯头局部阻力系数，再结合车间实测的设备定位尺寸、厂房梁柱标高、现有管线排布位置，反复调整管路走向，所有拐点的斜接角度都经过阻力校核，避免出现局部涡流造成的压损陡增。支吊架的安装点位避开了行车运行的安全距离，同时在管路与设备连接的位置设置软连接段，抵消设备运行振动传递到管路产生的应力，避免长期运行后焊缝开裂、接口漏风。

　　管路末端预留的接口可直接对接后续过滤设备的进风口，整体安装完成后不需要额外做大规模的现场改制，可直接适配现有车间的安装条件，对于同类老旧压铸车间的除尘系统改造项目，这种管路排布方式也具备较强的参考性，可在不改动现有生产设备布局、不影响正常生产排班的前提下完成管路架设，缩短现场施工周期。
