动力系统用金属曲柄传动构件

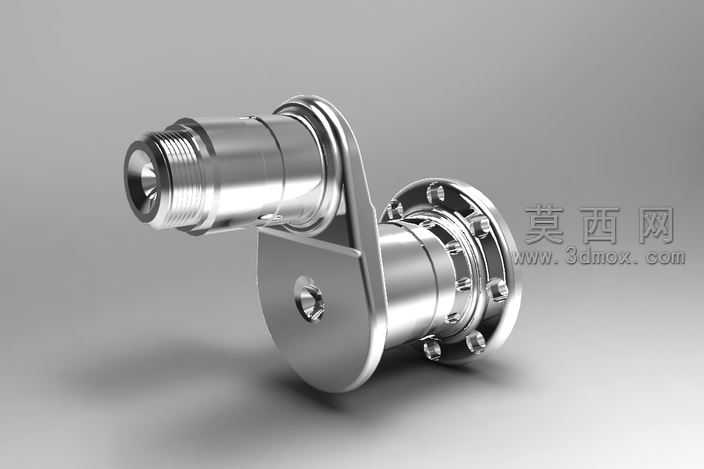

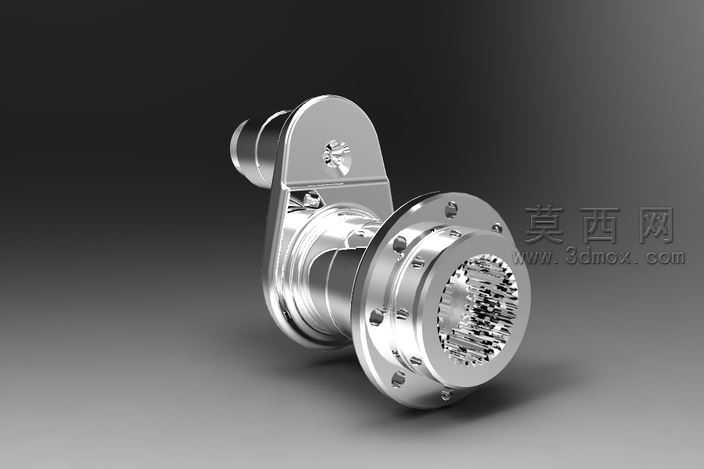

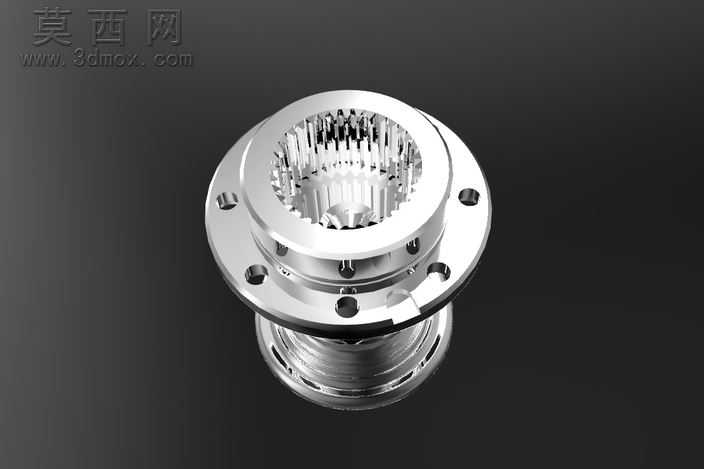

该曲柄构件采用三维参数化建模方式完成整体结构设计，建模过程中先对曲柄的核心功能结构进行拆解，分别构建输入端连接轴段、曲柄臂主体、输出端法兰连接盘三个核心模块，再通过布尔运算完成各模块的精准拼接，确保各连接部位的同轴度、配合公差符合机械传动的设计要求。材质设置上选用抛光金属材质，通过调整材质的反射率、粗糙度参数，模拟出不锈钢构件经过精密机加工后的金属光泽质感，同时在轴段的外螺纹部位、法兰盘的螺栓孔边缘做了细微的倒角细节处理，还原真实机械加工的工艺特征，避免模型出现生硬的棱角失真问题。结构设计层面，输入端的外螺纹结构用于和外部动力输入部件实现螺纹紧固连接，保证动力输入过程的连接稳定性；曲柄臂采用偏心结构设计，是实现旋转运动到往复运动转换的核心结构，臂体上的定位孔用于装配定位销，保障曲柄运转过程中的位置精度；输出端的法兰盘均匀分布多个螺栓连接孔，可通过螺栓与被驱动部件实现刚性连接，法兰盘与轴段的过渡位置做了圆角强化处理，降低应力集中带来的结构失效风险。渲染阶段采用影棚级布光方案，主光源从侧上方投射，突出金属表面的高光反射细节，辅助光源补充暗部照明，避免结构阴影过深遮挡细节，同时添加柔和的环境反射效果，让金属材质的真实感进一步提升。整体设计围绕动力传动场景的实际使用需求展开，在保证结构强度的前提下优化了各部位的尺寸比例，既满足传动过程中的力学性能要求，也兼顾了构件的装配适配性，可直接用于动力系统的装配仿真、结构验证以及相关机械产品的演示展示场景。
