液压驱动混凝土砌块成型制砖设备结构

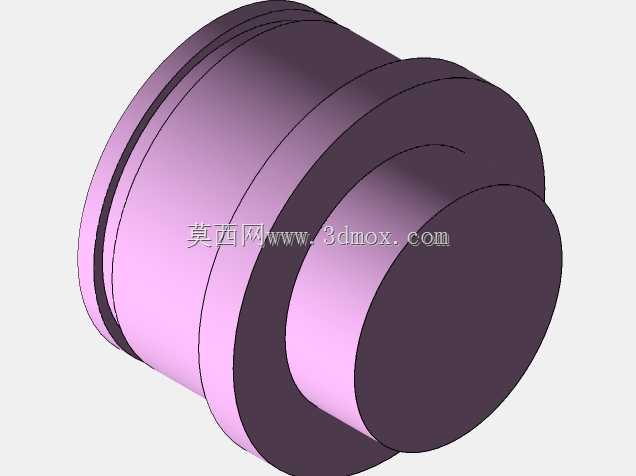

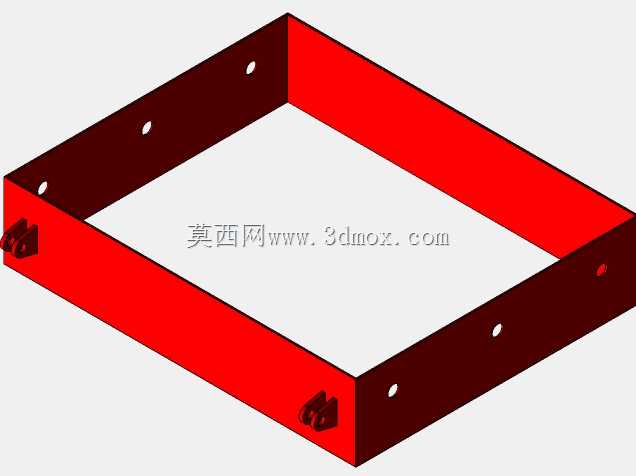

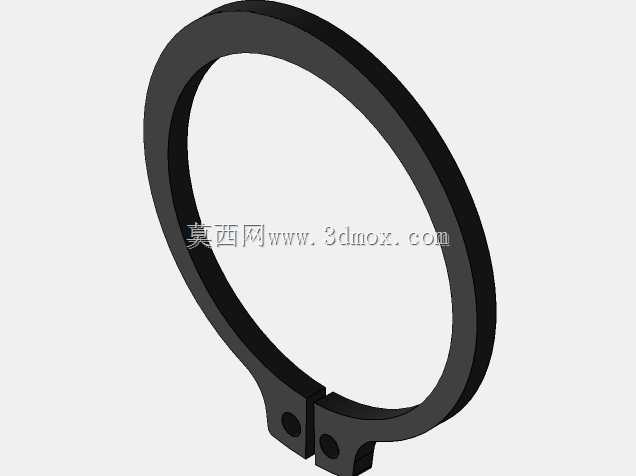

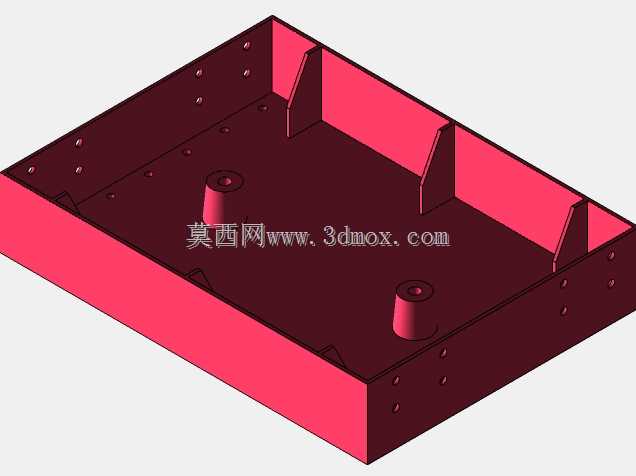

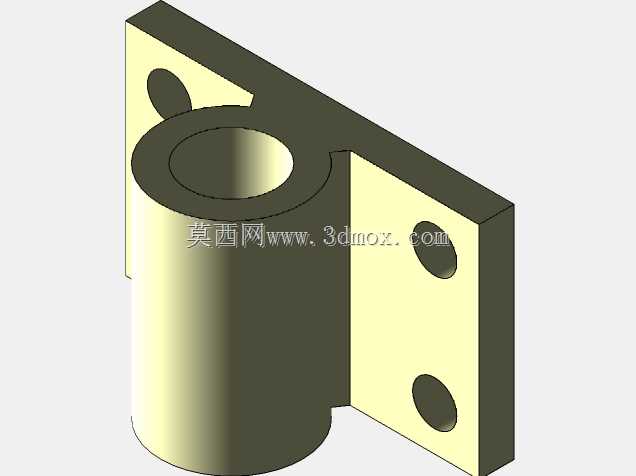

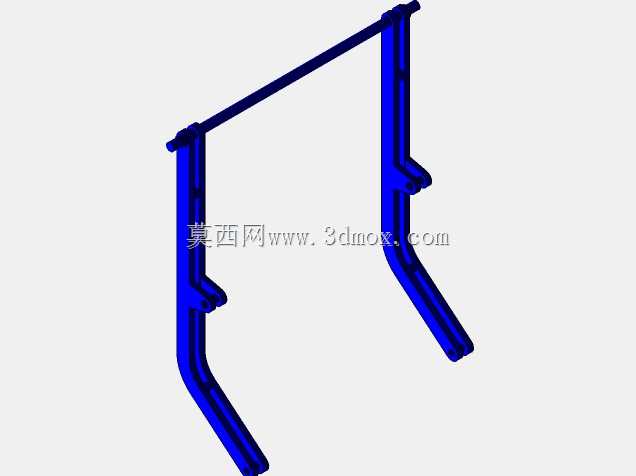

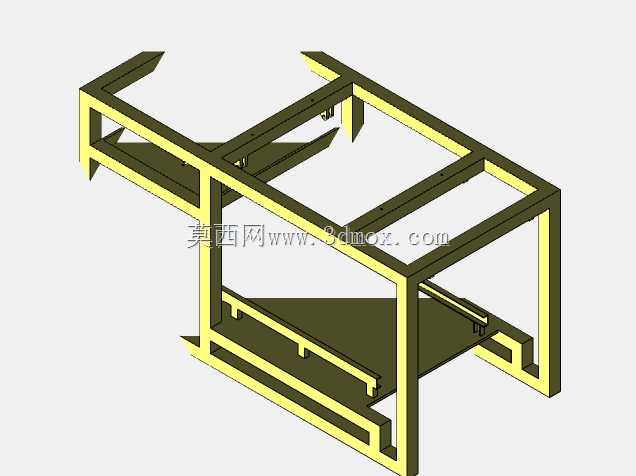

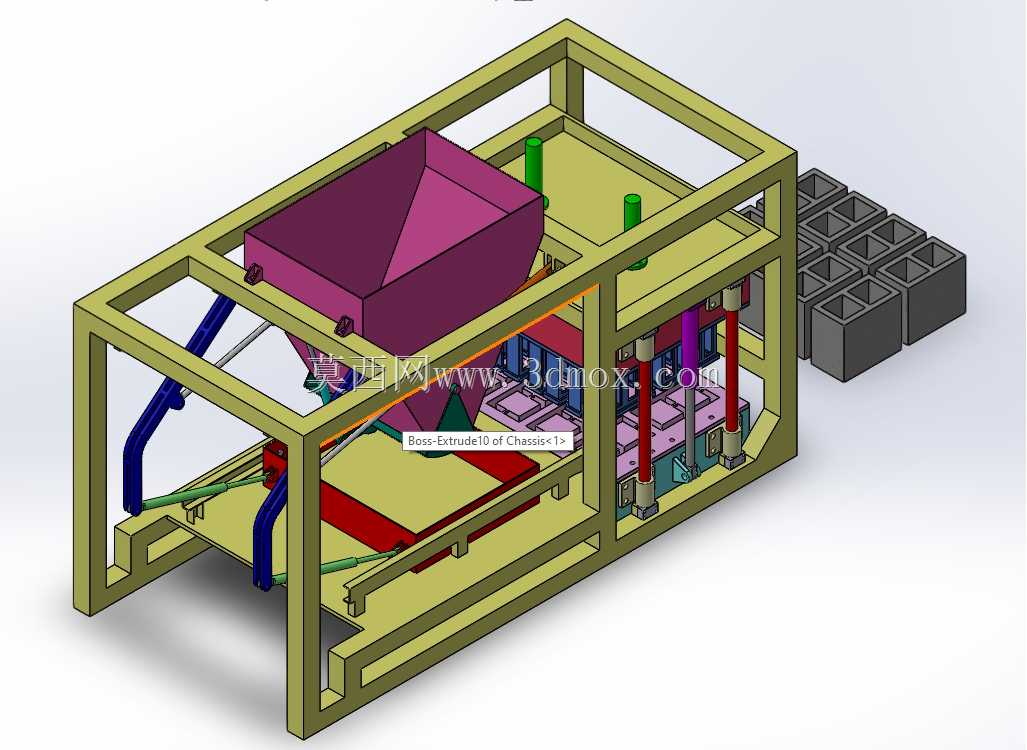

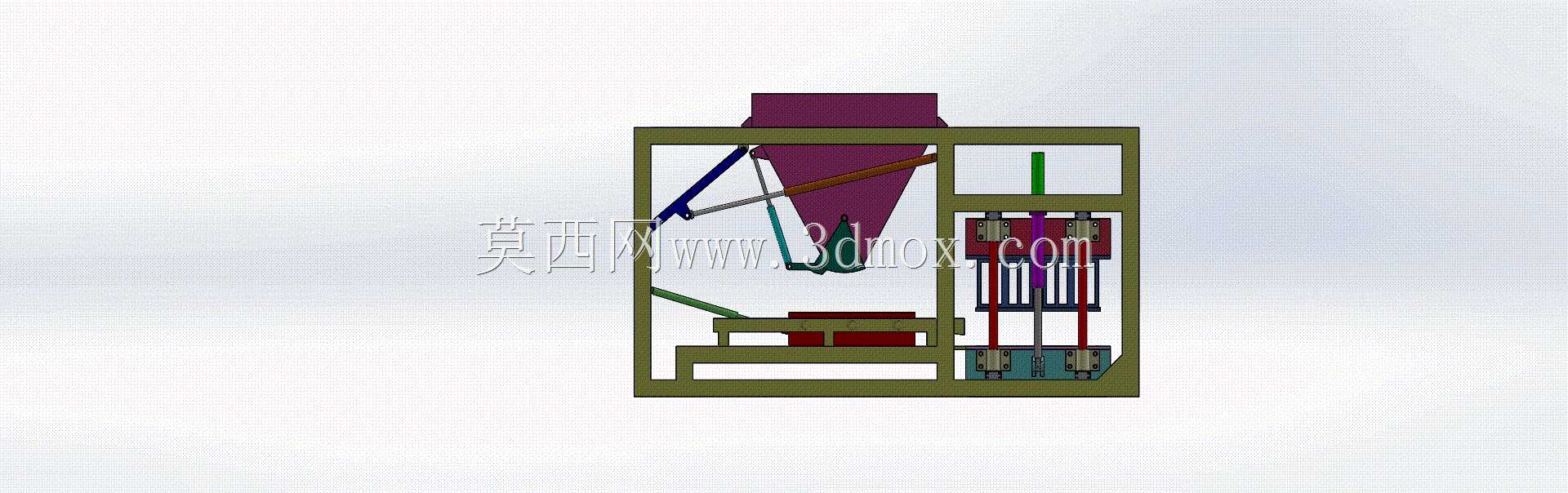

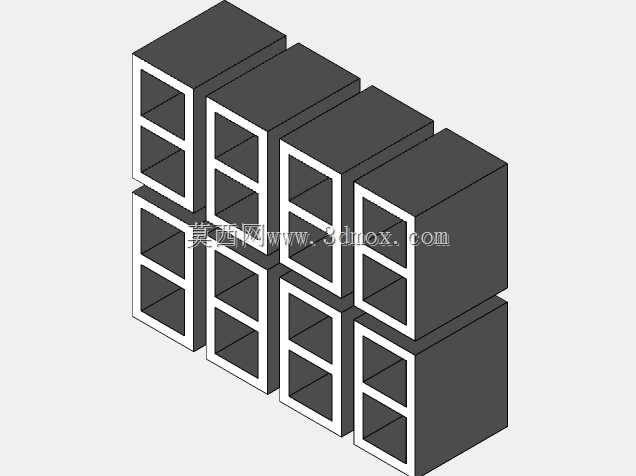

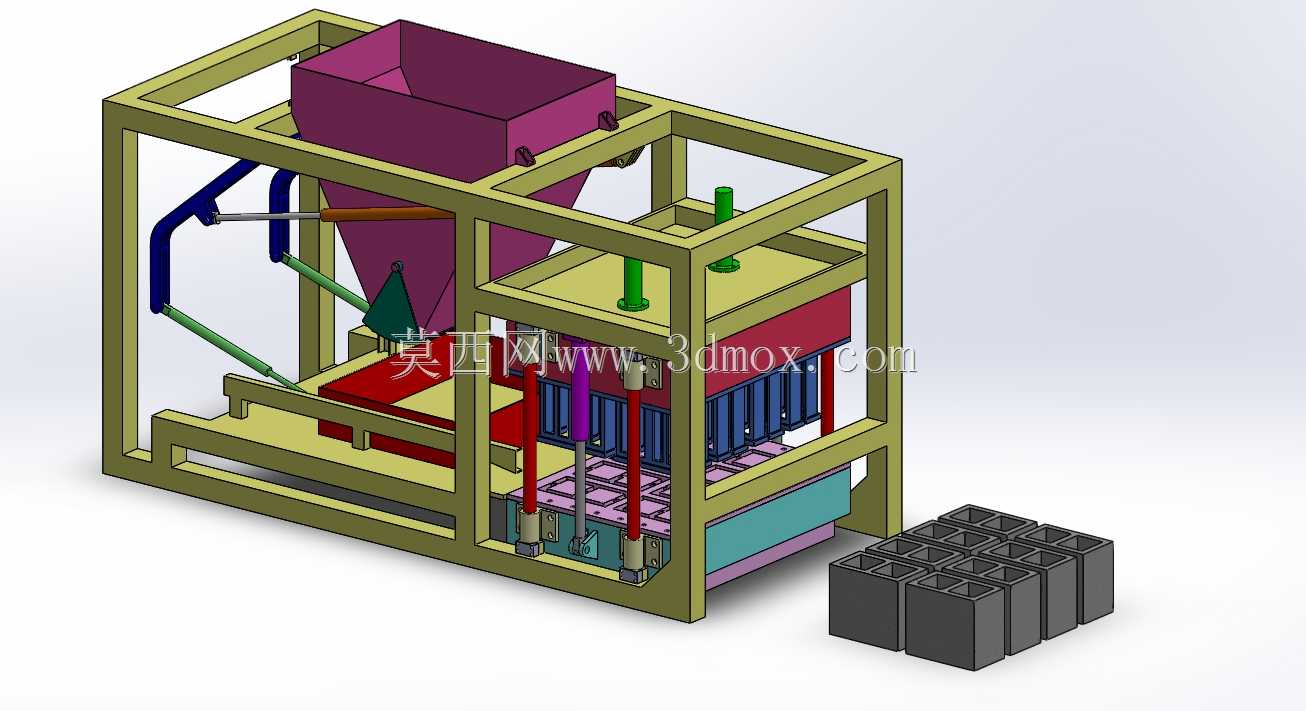

　　这套制砖设备的三维结构，核心服务于中小型建材生产场景，适配乡镇建材厂、工地现场预制块加工、再生骨料制砖等多元作业环境，可直接将搅拌完成的混凝土混合料，通过压制成型工序产出标准空心砌块、路面砖、异型砌筑块等不同规格的混凝土制品，替代传统人工预制的低效作业模式，单批次成型周期可控制在常规建材生产的节拍要求内，成型后的砌块可直接进入养护工序，无需额外修整。从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，机架的型材选型充分考虑了压制成型时的交变载荷，上横梁、下底座的型材壁厚预留了足够的刚度余量，避免长期压制作业出现机架变形、开焊等问题，机架的安装脚位预留了地脚螺栓固定孔，可直接固定在硬化的混凝土地面上，无需额外做复杂的设备基础，适配现场快速安装部署的需求。

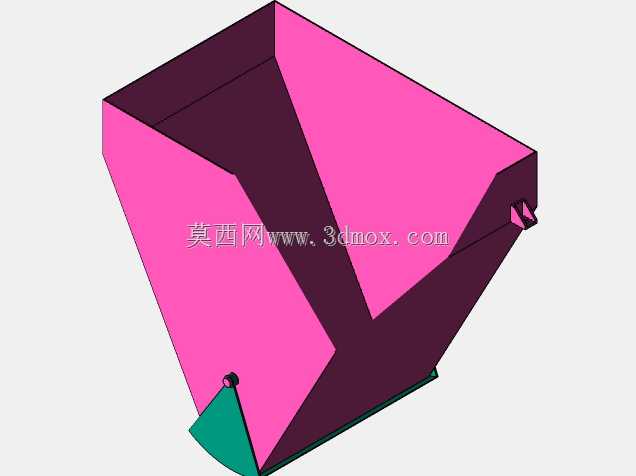

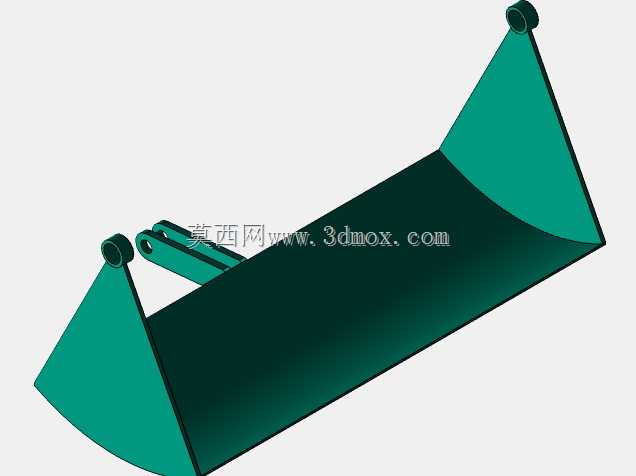

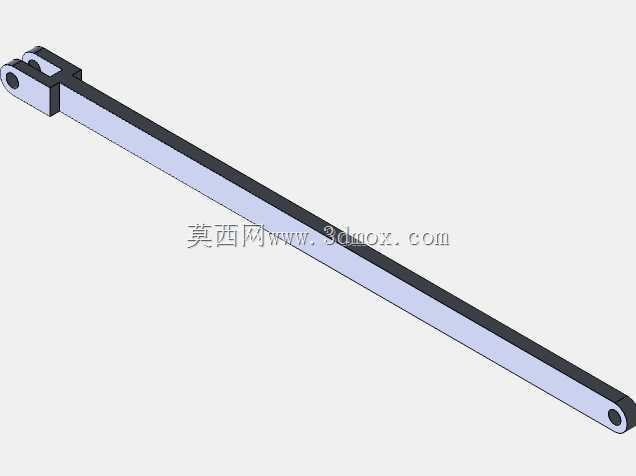

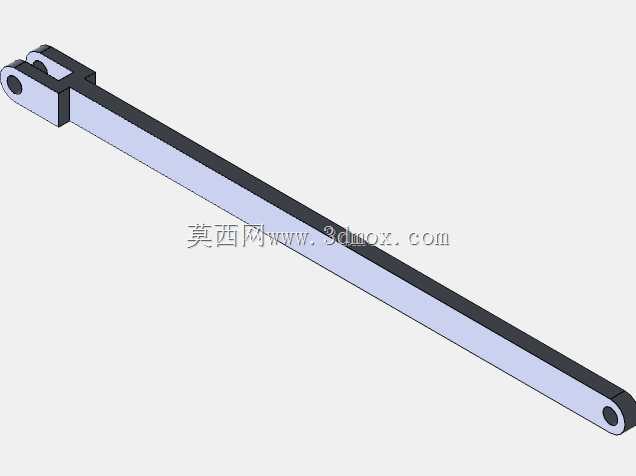

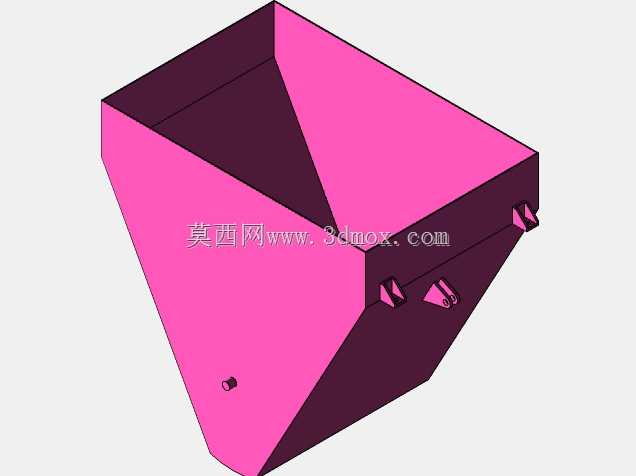

　　设备上部的料斗采用倒锥台结构设计，料斗内壁的倾斜角度经过测算，可保证混凝土混合料依靠自重顺利下落至喂料工位，不会出现物料架桥、堵料的问题，料斗与机架的连接采用可拆卸螺栓固定，方便后期磨损后更换衬板或者清理残留结块物料。喂料机构采用往复式推送结构，可将料斗落下的混合料均匀推送至成型模腔内部，推送行程与模腔位置精准匹配，保证每个模腔内的物料填充量误差控制在允许范围内，避免出现砌块缺角、密度不均的问题。

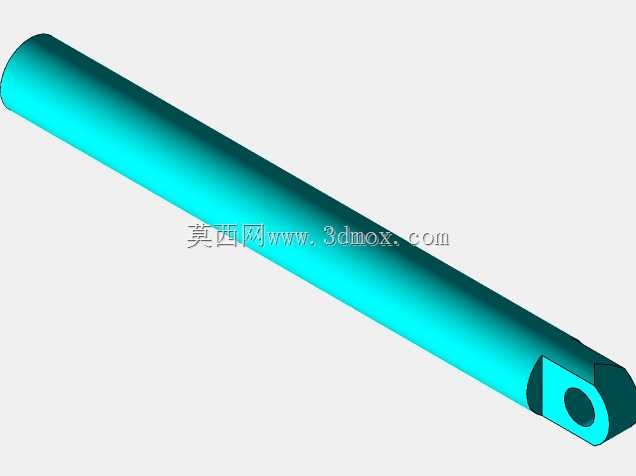

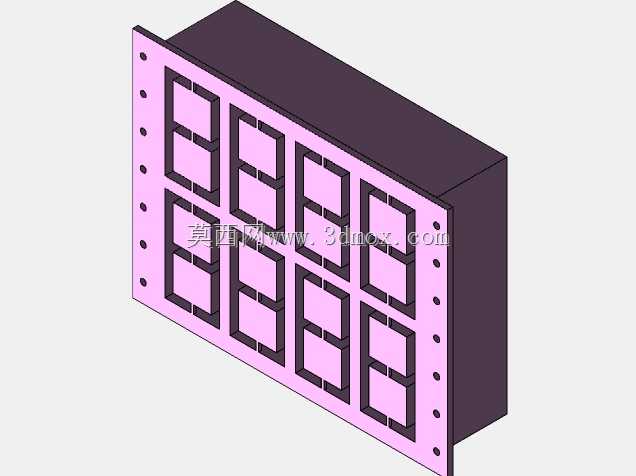

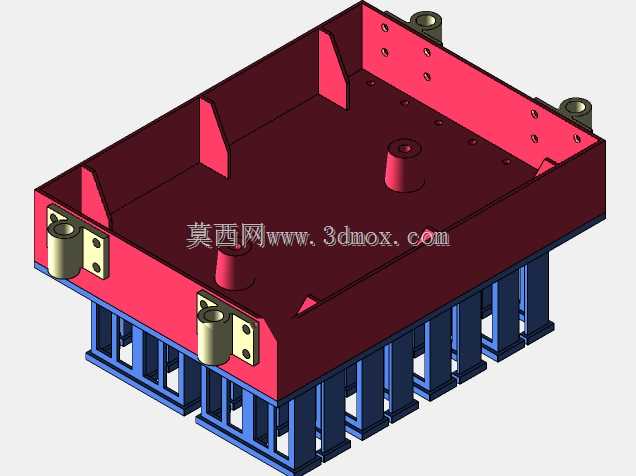

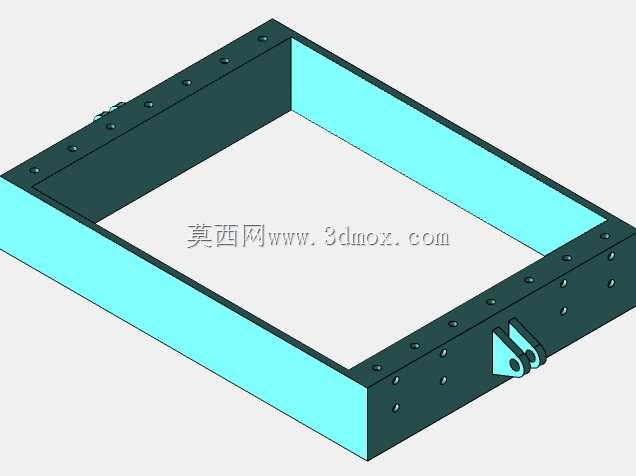

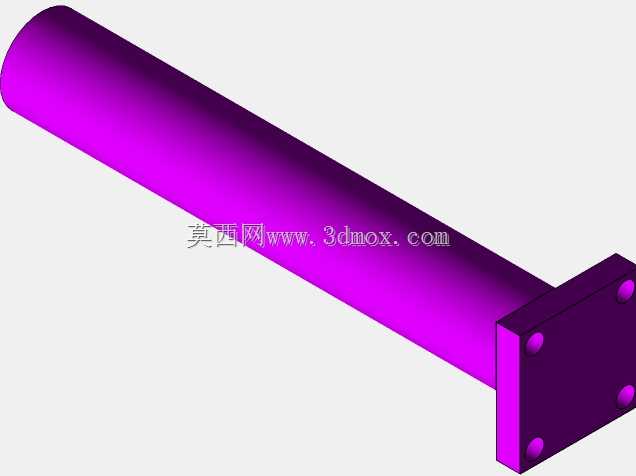

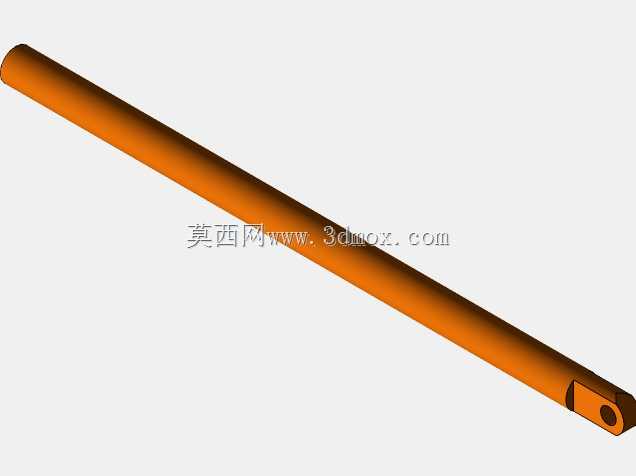

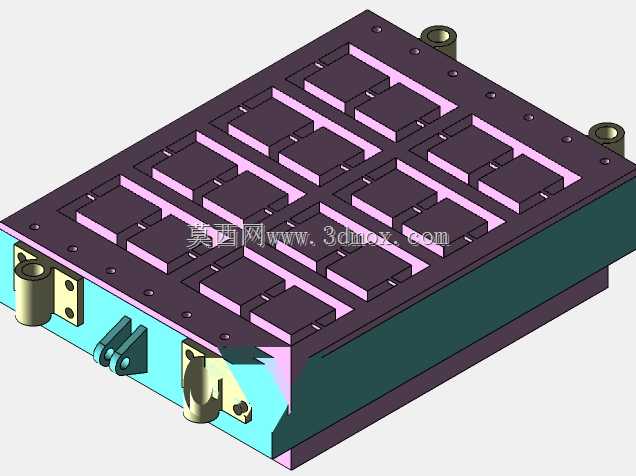

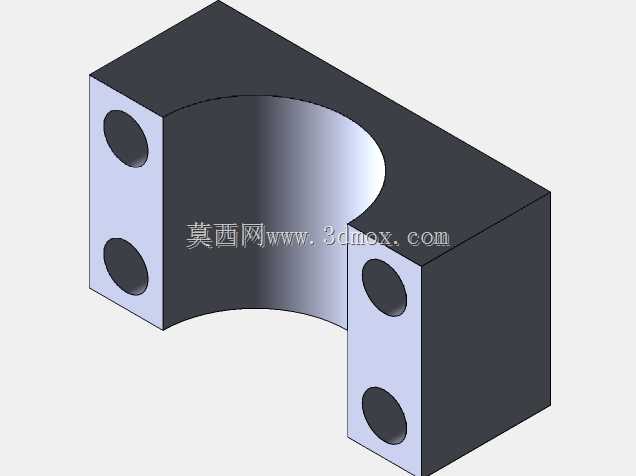

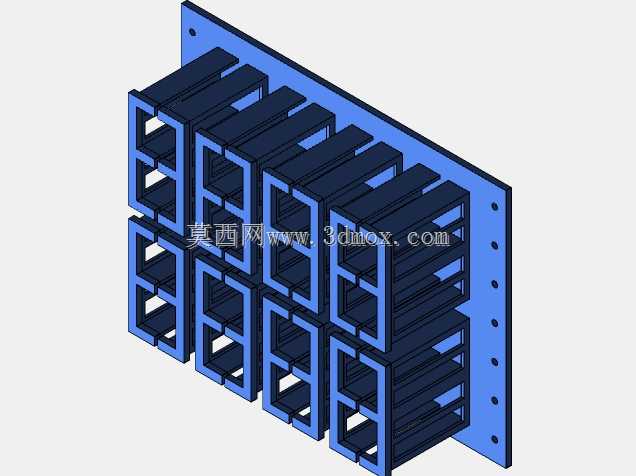

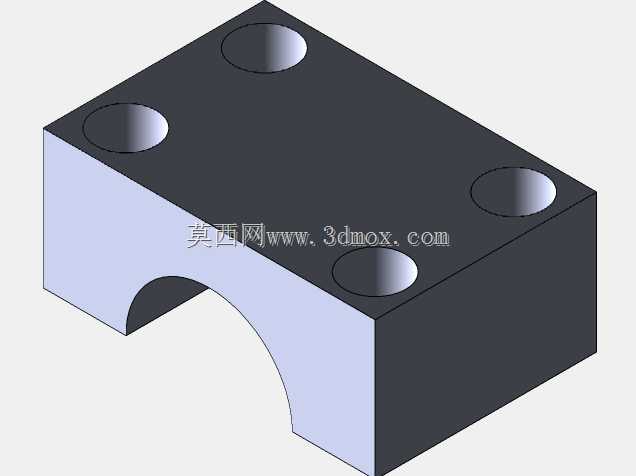

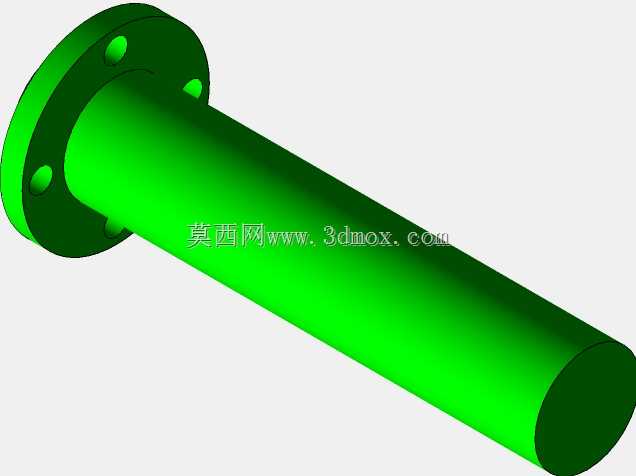

　　成型工位采用液压驱动的压合结构，上压头、下模芯的导向结构采用直线导柱配合导套的形式，保证压合过程中上下模的同轴度，避免出现模腔啃伤、砌块毛边过大的问题，模腔部分采用快换结构设计，更换不同的印模即可生产不同形状、不同尺寸的混凝土砖，无需对设备主体结构做大规模改动，可快速切换生产规格，适配多品种小批量的砌块生产需求。设备的出料端直接对接砌块输送工位，成型完成的砌块可被直接推出至外部托板上，方便后续转运养护，液压管路的排布沿机架型材内侧布置，通过管卡固定，避免作业过程中管路被物料剐蹭、磕碰，同时预留了管路检修的操作空间，日常维护时可快速排查管路渗漏问题。

　　从安装边界来看，设备整体的长宽尺寸适配标准厂房的车间通道要求，设备上部的料斗最高处距离地面的高度，满足常规厂房的层高限制，操作工位的预留空间可容纳1-2名操作人员完成上托板、更换模具、日常巡检等作业，设备的液压站可根据现场布局选择集成在机架内部或者外置布置，适配不同场地的安装条件。在结构细节处理上，所有与物料接触的部位都做了耐磨处理的设计预留，压头、模腔的表面粗糙度要求满足混凝土脱模的需求，不会出现粘模导致砌块破损的问题，机架的所有焊接部位都做了应力释放的结构设计，避免长期载荷下焊接部位出现应力开裂，运动部件的润滑点都引至机架外侧的集中润滑位置，日常保养时无需拆解设备护罩即可完成注油操作，降低日常维护的工作量。
