DIN127标准开口防松垫圈三维结构设计

　　在各类机械装配场景中，螺纹连接的防松可靠性直接决定整机运行的稳定性，尤其是承受交变载荷、振动冲击的工况下，普通平垫圈无法提供足够的防松阻尼，DIN127标准开口垫圈正是针对这类需求设计的弹性防松紧固件。这类垫圈的核心作用是在螺栓螺母拧紧后，依靠自身开口结构的弹性形变持续对螺纹副施加轴向张紧力，抵消振动工况下螺纹副之间产生的相对滑移趋势，避免螺纹连接出现松脱失效，广泛应用于轨道交通装备、工程机械、通用机电设备、汽车底盘装配、工业自动化生产线等存在持续振动或载荷波动的连接部位。

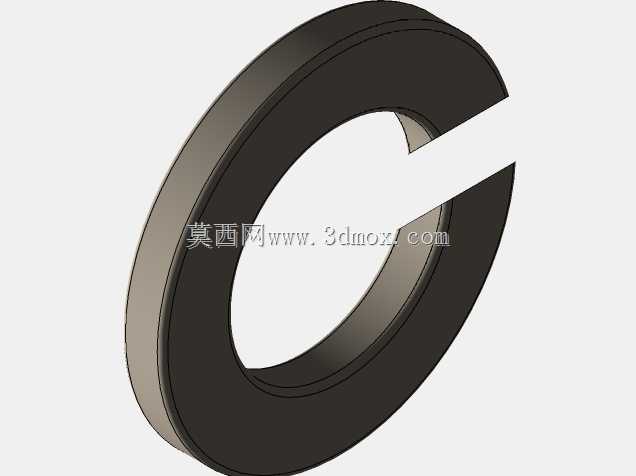

　　从结构设计逻辑来看，DIN127垫圈采用环形开口的弹性结构设计，垫圈本体被切出一道径向开口，开口处两个端面沿轴向错开一定角度，当螺栓螺母拧紧时，垫圈被压平，自身的弹性回弹力会持续作用在螺母与被连接件的支撑面之间，增大螺纹接触面的摩擦阻力，同时开口的刃口结构可以轻微嵌入螺母支撑面与被连接件表面，进一步阻止螺母在振动工况下发生回转松动。不同于普通平垫圈仅起到增大支撑接触面积、分散接触面压应力的作用，这类开口防松垫圈同时兼顾了应力分散与防松锁止的双重功能，在中低载荷的螺纹连接场景中，可以替代更复杂的防松结构，降低装配复杂度与综合成本。

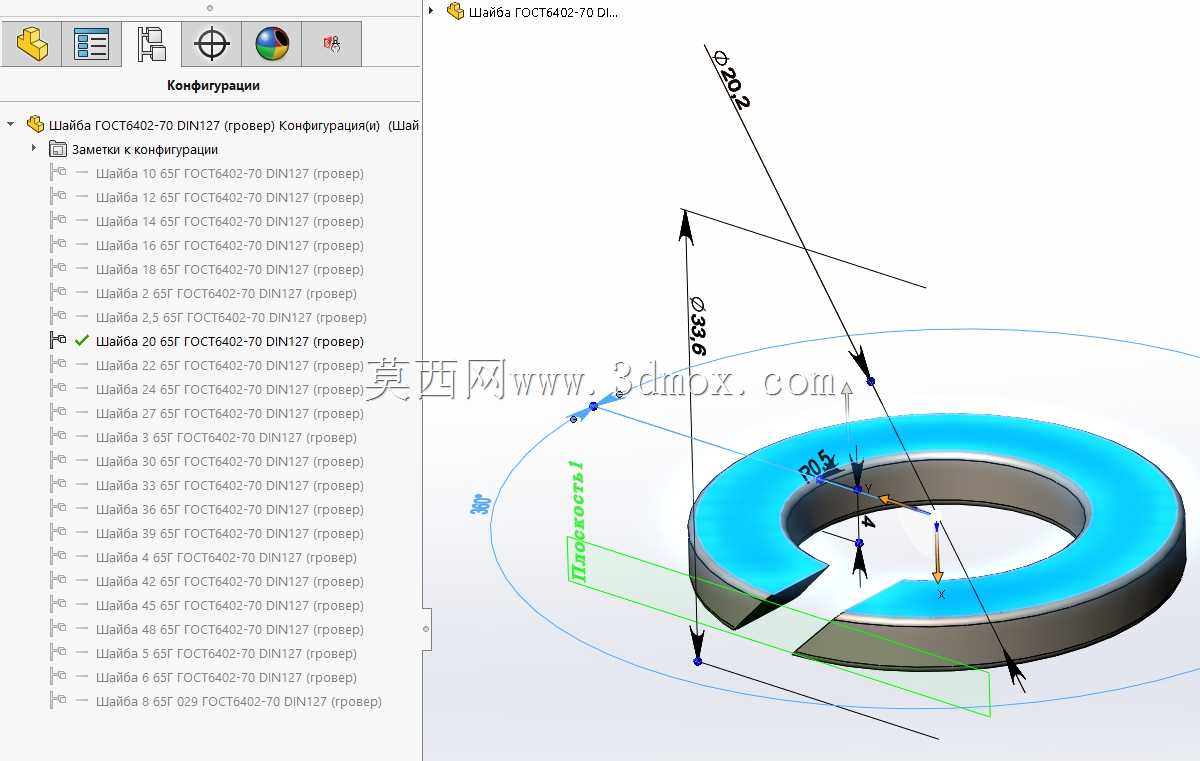

　　从外形尺寸与安装边界来看，该款垫圈适配对应公称直径的螺纹紧固件，垫圈的内径尺寸略大于配套螺栓的公称直径，保证可以顺利套装在螺栓杆部，外径尺寸匹配对应规格螺母的对边宽度范围，确保拧紧过程中螺母支撑面可以完全覆盖垫圈端面，避免压偏导致的预紧力损失。垫圈的厚度经过标准规范校核，在额定预紧力下可以被完全压平，不会因为厚度过大导致螺栓旋合长度不足，也不会因为厚度过小导致弹性回弹力不足，无法达到设计要求的防松效果。开口处的错位角度经过力学仿真验证，既保证足够的弹性回弹力，也避免应力集中导致垫圈在反复载荷下出现疲劳断裂。在三维建模过程中，需要严格遵循标准规定的尺寸公差要求，尤其是内径、外径、厚度以及开口处的形位公差，保证模型导入装配体后可以与对应规格的螺栓、螺母实现无干涉配合，同时还原垫圈的弹性形变特征，在做装配仿真、运动干涉检查时可以准确模拟实际装配状态。建模时需要重点处理开口处的过渡圆角，避免尖锐棱角导致的应力集中仿真误差，同时要保证垫圈两个端面的平面度要求，模拟实际压平后与支撑面完全贴合的接触状态。

　　在实际选型应用中，需要根据配套螺栓的强度等级、工况振动频率、载荷波动幅度选择对应规格的DIN127垫圈，当连接部位存在较大冲击载荷或者需要更高等级防松性能时，还需要配合其他防松结构组合使用，但在大部分常规机电装配场景中，该类垫圈可以独立满足防松需求，同时不需要额外增加装配工序，适配普通的拧紧工艺，不需要专用工具即可完成装配，大幅提升现场装配效率。需要注意的是，这类垫圈不适合应用在被连接件材料硬度较低、表面接触压强过大的场景，避免垫圈开口刃口嵌入被连接件过深，导致预紧力出现不可逆的衰减，也不适合在高温工况下长期使用，避免材料蠕变导致弹性丧失，影响防松效果。在装配过程中，需要保证垫圈的安装方向正确，开口的错位方向需要与螺母旋松的回转方向相反，才能最大化发挥防松锁止的作用，如果装反会大幅降低防松性能，甚至在初期振动后就出现松脱问题。
