组合式仓储重型横梁货架结构设计

　　在生产制造企业的原料仓、成品仓，以及电商前置仓、第三方物流分拨中心的存储作业场景中，横梁式组合货架是目前应用占比最高的单元化存储载体，这类货架的核心作用是在有限的占地面积内，通过垂直方向的空间拓展，将平面存储的单位面积存储容量提升3-5倍，同时配合标准化托盘实现货物的分类码放，配合叉车作业完成整托盘货物的快速存取，大幅降低仓储作业的通道占用与拣货动线长度。

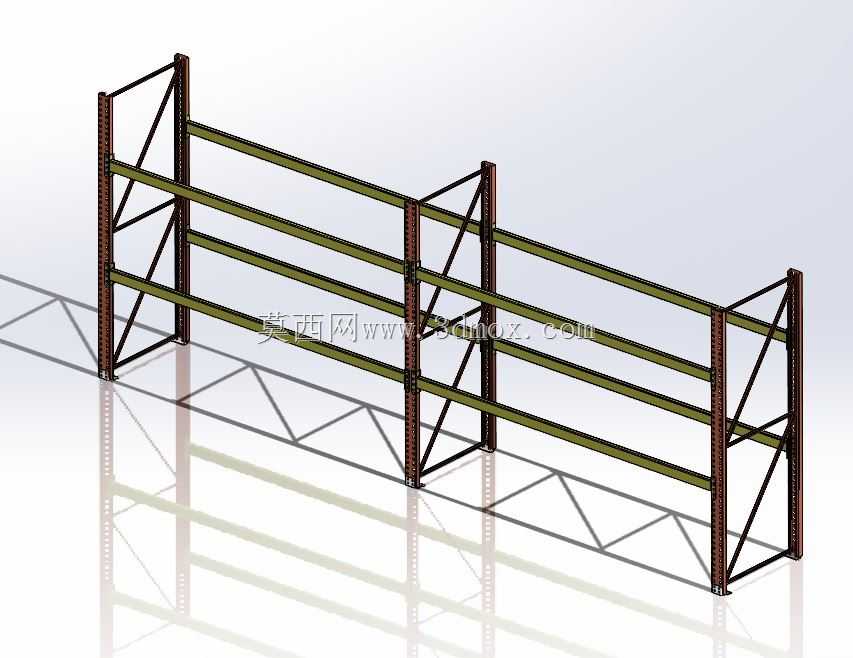

　　这套货架采用模块化的分体式设计思路，整体由立式立柱片、横向承载横梁、斜向加强拉杆三个核心部分组成，没有额外的焊接固定结构，所有连接部位均采用插接式的卡扣配合，不需要额外的螺栓紧固件就能完成组装，现场安装时不需要动用焊接设备，仅需要橡皮锤即可完成整组货架的拼接，后期如果需要调整货位高度、扩展货架长度，只需要将横梁从立柱的挂孔中拔出，调整到对应高度的挂孔位置即可，不需要对主体结构进行破坏性改动，适配仓储场景中存储货物规格频繁变动的实际需求。

　　从结构受力的角度来看，立柱片采用双立柱配合交叉斜拉杆的结构形式，立柱本体为冷弯轧制的C型异型钢，表面做了喷塑防锈处理，立柱正面沿高度方向等间距冲压有梯形挂接孔，孔位间距按照常规托盘存储的高度差设置，能够覆盖绝大多数标准欧标、国标托盘的存储高度需求；交叉斜拉杆通过螺栓固定在两根立柱之间，形成稳定的三角形受力结构，抵消货架受到水平方向的冲击力，避免叉车作业时碰撞立柱导致的整体结构失稳，立柱底部配置有方形的地脚连接板，安装时可以通过膨胀螺栓与混凝土地面固定，进一步提升整组货架的抗倾覆能力，尤其是在高位存储、货物满载的工况下，地脚固定能够避免货架受到侧向力时出现倾斜风险。

　　横向承载横梁采用抱焊梁结构，也就是两根C型钢对扣焊接形成的封闭箱型梁结构，相比开口型钢梁，这种封闭截面的横梁抗扭、抗弯能力更强，横梁两端焊接有与立柱挂孔匹配的三爪式挂接齿，挂接齿插入立柱挂孔后能够自动锁止，不会因为叉车碰撞横梁、货物放置时的冲击力导致横梁从立柱上脱落；横梁的表面同样做了防滑喷塑处理，能够增加托盘与横梁接触面的摩擦力，避免托盘在存取过程中出现滑动移位，单根横梁的额定承载按照常规托盘1-2吨的满载重量设计，能够满足绝大多数工业成品、包装原料的存储承重需求。

　　在安装边界的设计上，这套货架的单组标准段长度适配两个标准1200*1000mm托盘的并排存放需求，立柱片的宽度方向尺寸控制在800-1000mm区间，刚好匹配标准托盘的进深尺寸，不会出现托盘探出横梁、或者进深过大导致托盘后部无法靠齐的问题；货架的总高度可以根据仓库的净高灵活配置，从2米的低位存储货架到8米的高位立体货架都可以通过增减立柱的分段长度实现，货架安装时主通道的预留宽度需要适配对应吨位叉车的转弯半径，一般预留3-4米的通道宽度即可满足平衡重式叉车的作业需求，货架与仓库墙体之间需要预留不小于100mm的间隙，避免墙体返潮导致货物受潮，同时也方便后期的货架检修与清洁作业。

　　在实际使用过程中，这类组合式货架不需要做特殊的地面预处理，只要仓库地面是平整的硬化混凝土地面，地面平整度误差控制在每米5mm以内就可以安装使用，如果是用于存储重型模具、金属工件等大重量货物，可以在地脚位置增加垫铁来调整整体水平度，避免长期满载使用后出现立柱受力不均导致的结构变形；日常维护时只需要定期检查横梁挂接齿的锁止状态、斜拉杆的螺栓紧固情况，以及立柱表面是否有碰撞导致的变形，如果出现立柱局部变形的情况，只需要更换对应的单根立柱即可，不需要整组货架报废，维护成本远低于焊接式的固定货架。

　　不同于流利条货架、贯通式货架等专用存储设备，这种横梁式组合货架的通用性极强，既可以存放整托盘的大件货物，也可以在横梁上铺设层板，变成搁板式货架来存放散件、纸箱包装的小件货物，适配从原料存储、半成品暂存到成品周转的全流程仓储需求，也是目前仓储物流领域选型优先级最高的一类存储货架结构。
