多规格焊接软管喷嘴结构设计

　　在流体输送管路的现场布设场景中，焊接软管喷嘴是衔接刚性管路与柔性输送软管的核心过渡部件，常见于工业气动系统、低压流体输送管线、小型液压回路以及车间集中供气供水的终端接驳位置，这类部件的可靠性直接决定了管路接驳处的密封性能与抗脱拉能力，一旦出现松脱或泄漏，轻则造成输送介质损耗，重则引发生产线停机甚至安全隐患。

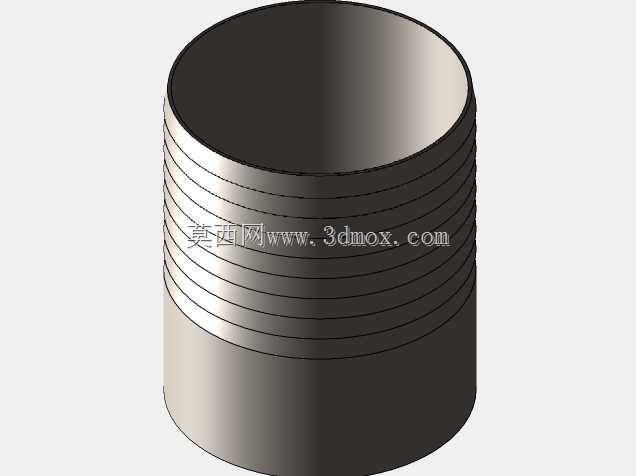

　　从实际使用的工况需求出发，这类喷嘴的一端采用焊接结构与刚性管路端口实现永久性连接，焊接端的外径与壁厚匹配对应公称通径的常规钢管参数，焊接坡口预留了足够的熔接空间，现场施焊时能够保证焊道完全熔透，避免出现虚焊、砂眼等泄漏隐患，焊接完成后仅需对焊道位置做简单的打磨处理即可投入使用，无需额外加装密封垫片或紧固件，长期使用下不存在紧固件松动导致的密封失效问题。另一端的竹节式阶梯倒刺结构是整个部件的核心功能设计，每一圈倒刺的外径沿软管插入方向呈微小的递增梯度，当柔性软管套入竹节段时，倒刺的棱边会紧紧咬合住软管内壁，配合外部喉箍锁紧后，即便管路内存在一定的输送压力，软管也不会从接头上滑脱，同时多道环形棱边与软管内壁形成多道密封防线，能够有效阻挡介质从接驳缝隙处渗漏。

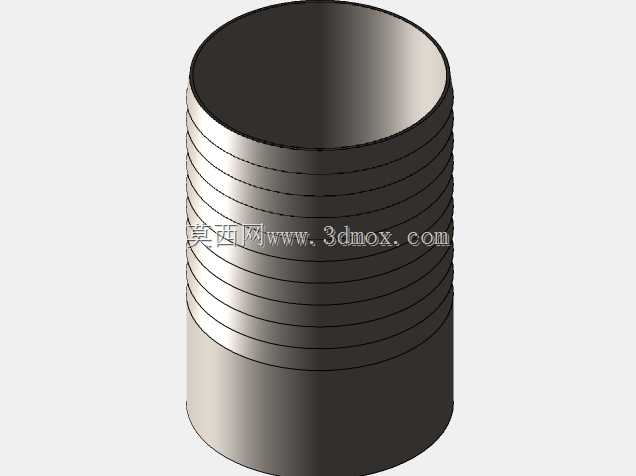

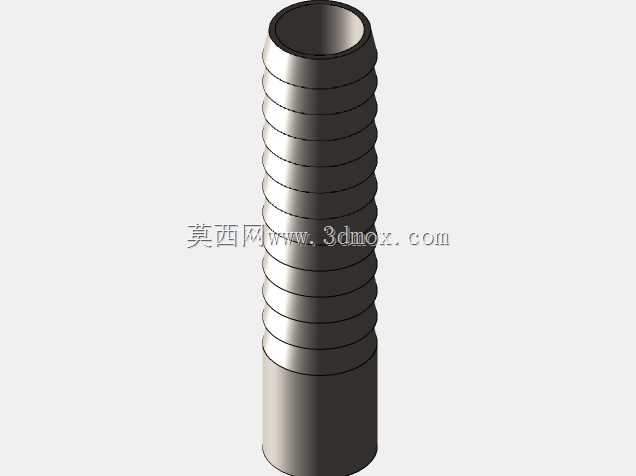

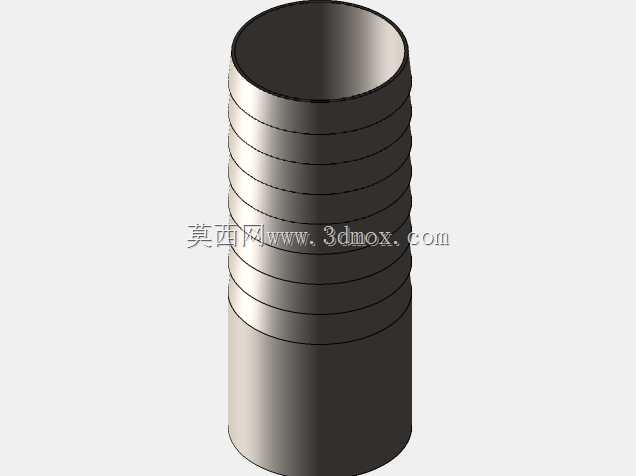

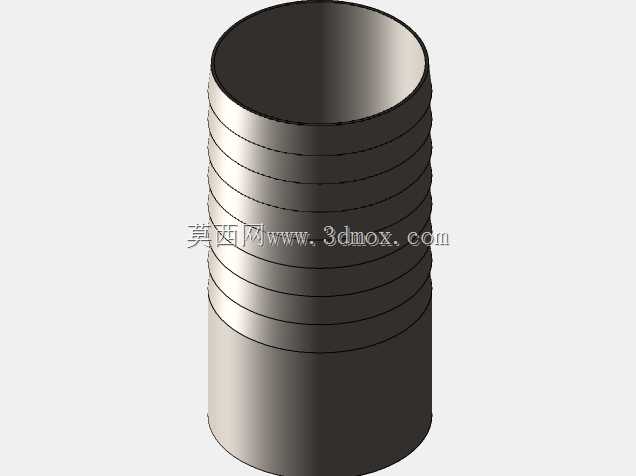

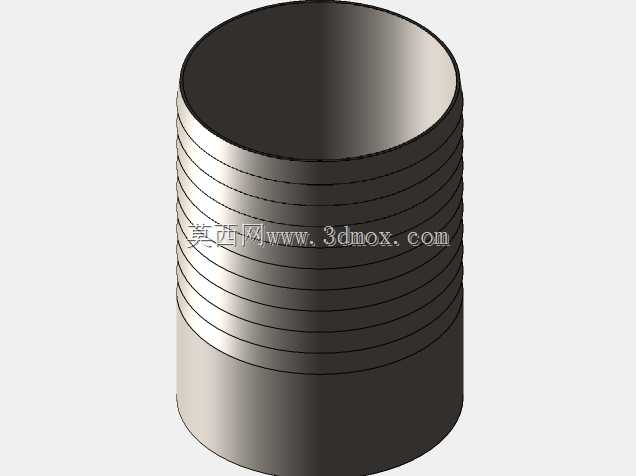

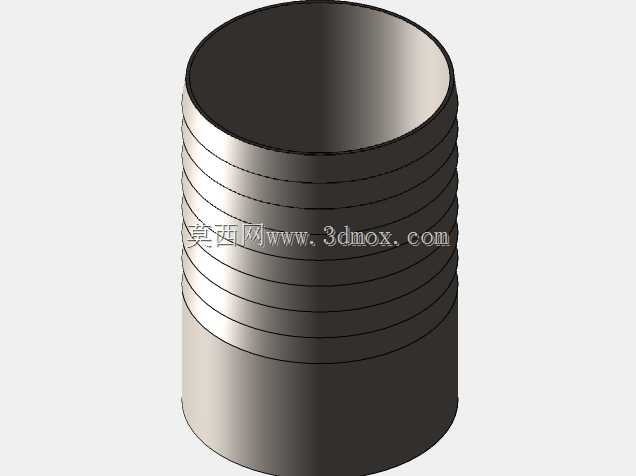

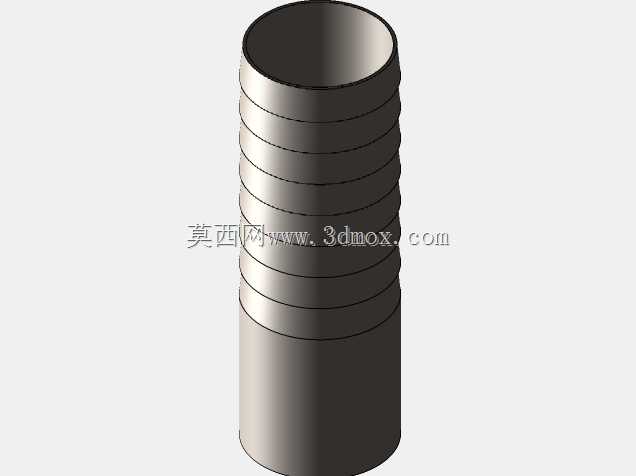

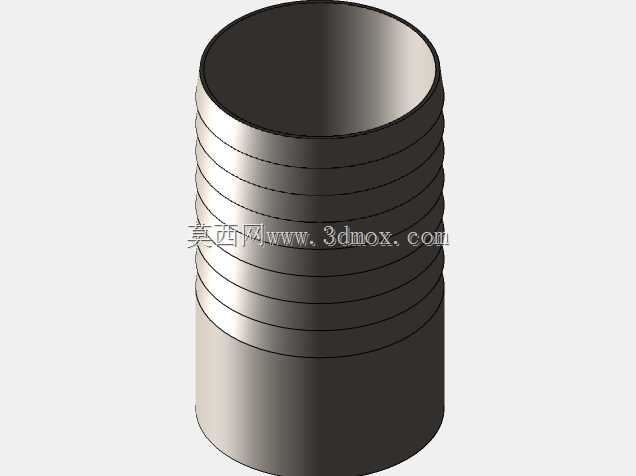

　　本次覆盖DN10至DN100全通径规格的系列化设计，在建模阶段就充分考虑了不同通径下的结构参数匹配：小通径规格（DN10、DN40、DN50、DN80等）的竹节段长度根据对应软管的常规套接深度做了差异化调整，避免出现通径过小但竹节段过长导致软管套接困难，或是通径较大但竹节段过短导致咬合不足的问题；每一档通径对应的竹节圈数、倒刺倾斜角度、棱边圆角都经过实际装配验证，倒刺的倾斜方向朝向焊接端，既方便软管顺利套入，又能在软管受拉时形成反向咬合阻力，棱边位置做了极小的圆角处理，避免尖锐棱边割伤软管内壁造成软管提前老化破损。

　　从安装边界来看，不同通径的喷嘴整体长度控制在合理范围内，焊接端的外圆尺寸与同规格标准钢管完全一致，现场安装时不需要对原有管路端口做额外的扩口或缩口加工，直接对齐管口施焊即可；竹节段的最大外径比对应软管的内径略大0.5-1.5mm，根据通径大小调整过盈量，小通径过盈量稍小方便装配，大通径过盈量稍大保证咬合强度，安装时仅需在软管内壁涂抹少量润滑介质即可顺利套入，锁紧喉箍的位置对应竹节段的凹槽位置，锁紧后喉箍不会沿轴向滑动，进一步提升连接可靠性。

　　在管路系统的日常运维中，这类焊接式喷嘴相比快插式、螺纹式接头，结构更简单，没有多余的活动部件或密封件，不存在易损件需要定期更换的问题，适合在长期固定布设的管路上使用，尤其是在焊接作业工位的供气支路、冷却水管路、低压输油管路中，这类部件的应用占比极高。建模过程中对每一档规格的参数都做了关联配置，调整通径参数时，焊接端壁厚、竹节段尺寸、整体长度都会自动匹配对应标准值，能够直接导出不同规格的工程图用于加工生产，也可以直接导入装配体中完成管路系统的整体布局设计，不需要设计人员再逐个绘制不同规格的接头模型，大幅提升管路设计的工作效率。

　　需要注意的是，这类喷嘴的适用介质温度需要匹配外接软管的耐温范围，焊接作业时要做好温度隔离，避免焊接高温传导至竹节段导致提前套入的软管受热老化，施焊完成后要等接头完全冷却再套接软管，保证连接后的使用寿命。不同通径的喷嘴在管路中承担的输送流量也匹配对应管路的设计流量，不会因为接头位置的通径缩径造成管路压损过大，整个内孔采用等径设计，从焊接端到竹节端的内孔没有台阶或缩口，介质输送时不会在接头位置形成紊流或积留杂质，适合输送洁净气体、清水、低压液压油等常规流体介质，在部分有防腐需求的场景中，也可以根据介质特性更换对应材质加工，但结构尺寸完全可以沿用这套设计参数。
