镂空分体式iPhone5木质保护壳设计

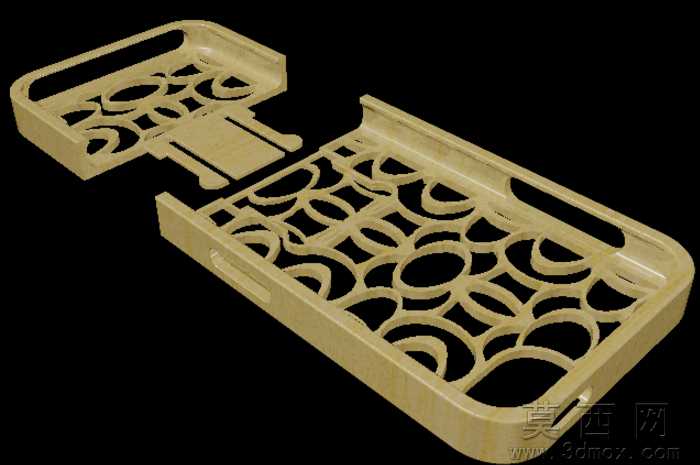

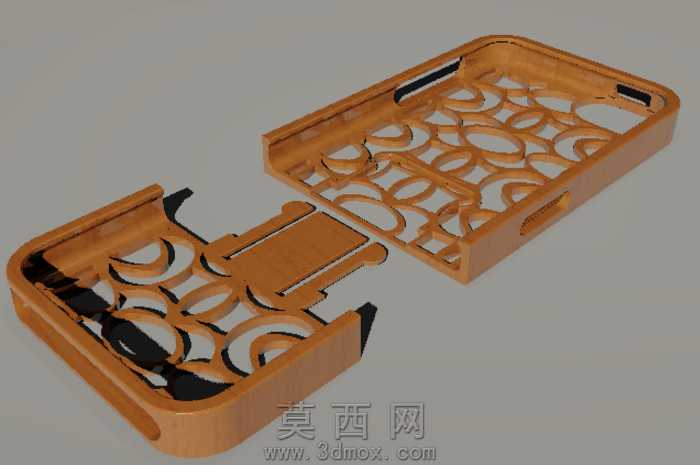

本作品为适配iPhone5的分体式镂空保护壳三维设计，整体采用上下两部分拼接的结构形式，建模过程中首先依据iPhone5的官方机身尺寸参数，精准绘制保护壳的外轮廓与内部贴合腔体，预留出侧边按键、摄像头、接口的对应避让位，确保壳体安装后不会影响手机的正常按键操作与接口使用。建模阶段对壳体的拼接卡扣结构做了精细化处理，上下两部分的卡扣位采用过盈配合的尺寸设计，保证组装后结构稳固不易松脱，同时拆分式的结构也大幅降低了壳体的安装与拆卸难度，用户无需借助工具即可完成装拆。壳体表面采用连续的环形镂空纹样设计，建模时通过草图阵列、曲线投影、实体切除的操作步骤完成镂空区域的制作，所有镂空边缘都做了R0.5mm的圆角过渡处理，既避免木质材质加工后出现毛刺锐边，也能提升握持时的触感舒适度，同时镂空结构可以有效降低保护壳整体重量，提升手机使用时的散热效率。材质渲染阶段选用浅原木色的木质材质，调整材质的纹理映射方向与壳体弧度匹配，添加轻微的哑光漆面效果模拟实木打磨后的温润质感，渲染时采用侧上方打光的方式，突出木质纹理的自然走向与镂空结构的立体层次，整体视觉效果简约清新，兼具实用性与装饰性。设计过程中充分考虑了木质材料的加工特性，所有结构壁厚控制在1.2mm-1.8mm之间，既保证壳体的结构强度不易断裂，也适配激光切割、CNC雕刻等常见木质小件加工工艺，无需复杂的后续处理即可完成实物制作。
