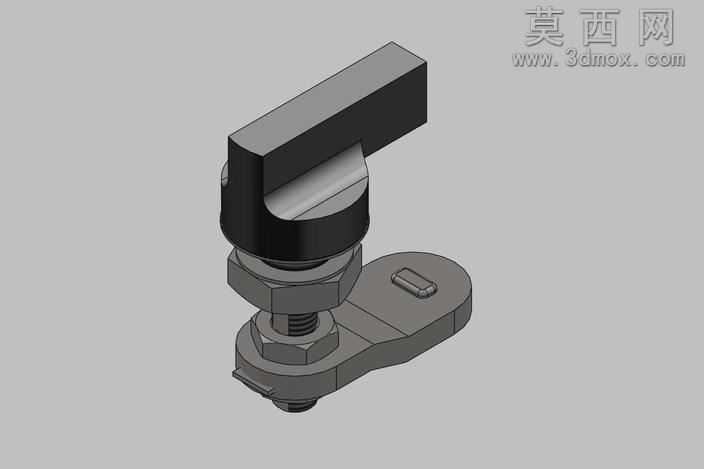

FECHO点击式T型把手柜门锁具结构

本模型为工业柜体配套的T型把手转舌压紧锁，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械五金件的设计公差规范，完整还原锁具的装配逻辑与运动关系。模型整体分为操作把手、锁体基座、螺纹锁紧段、转舌卡合片四个核心功能模块，各部件间的配合间隙、螺纹啮合参数均按照实际五金件生产标准设定，可直接用于结构验证与装配模拟。材质渲染阶段，操作把手部分采用哑光黑色工程塑料材质，模拟PA66加纤材质的磨砂颗粒质感，表面添加细微的脱模纹理提升真实感；锁体基座、锁紧螺母、转舌片等金属部件采用锌合金镀镍材质表现，通过调整金属粗糙度与反射参数，还原五金件表面的亚光金属光泽，螺纹部位做精细化建模处理，清晰呈现牙型轮廓与螺距细节，无简化失真问题。结构设计上，该锁具采用旋转压紧式工作逻辑，T型横向把手提供充足的操作力矩，无需额外工具即可完成90度旋转操作，旋转到位后转舌片与柜体安装面形成压紧配合，可适配26-36mm厚度的柜体门板安装，基座上的定位凸台可与柜体安装孔形成防转配合，双螺母锁紧结构可灵活调整安装压紧量，适配不同厚度的门板安装需求，转舌片的偏心结构可在锁止状态下提供持续的压紧力，保证柜门闭合后的密封性与防松效果。建模过程中对各部件的装配干涉做了全程校验，活动部件的运动行程预留充足间隙，无结构冲突问题，所有倒角、退刀槽等工艺细节均完整保留，符合五金冲压、压铸加工的工艺要求，可直接用于产品开模前的结构验证、工业柜体的配套选型模拟，也可作为工业场景三维可视化的五金配件素材使用。
