双轮V带机械动力传动结构设计

　　这套带传动结构是工业场景里应用极广的动力传递单元，从中小型输送线、农用加工机具，到机床辅机、轻工包装设备的动力端，都能见到同类结构的身影，核心作用是在两个存在一定中心距的转轴之间传递旋转扭矩，相比齿轮传动，它能吸收运转过程中的小幅振动，遇到突发过载时皮带会在轮槽内打滑，避免后端负载卡滞直接烧毁驱动电机，自带基础的过载保护属性。

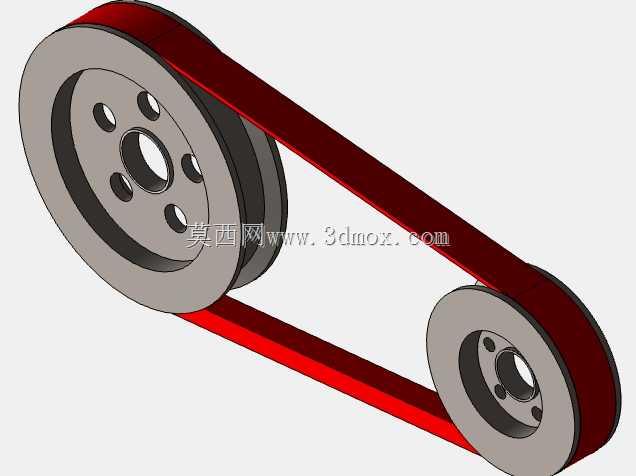

　　设计这套结构时，首先要匹配传递的额定功率来选定皮带的型号与截面规格，图中采用的是普通V带结构，轮槽的楔角完全贴合皮带的侧面角度，确保运转时皮带侧面和轮槽充分接触，减少打滑丢转的概率。两个带轮分别对应主动端和从动端，主动轮通常和驱动电机的输出轴直连，从动轮则对接负载设备的输入轴，设计时需要核算两轮的直径比，这个比值直接决定了传动比的大小，也就是从动端的输出转速——如果需要降速提升扭矩，就把从动轮的直径做的比主动轮更大，要是需要升速，就反向匹配直径，但要注意常规V带的传动比不宜过大，否则皮带在小轮上的包角不足，会大幅降低传动效率还会加剧皮带磨损。

　　结构上两个带轮都做了辐板式设计，轮缘位置加工了对应皮带截面的轮槽，轮毂部分加工有和轴配合的通孔，同时预留了键槽位置，用来安装平键传递扭矩，避免带轮和转轴之间出现相对转动；辐板上均匀开设了多个减重孔，在不影响轮体结构强度的前提下，降低带轮自身的转动惯量，减少电机启动时的惯性负载，也能节省加工原材料。皮带采用闭环环形结构，安装时需要调整两轮的中心距，把皮带套入轮槽后再复位张紧，日常维护时也可以通过调整中心距来补偿皮带长期运转产生的蠕变伸长，不需要频繁更换皮带。

　　安装边界上，首先要保证两个带轮的轮槽端面完全共面，一旦出现偏角，皮带运转时会持续受到侧向力，轻则出现皮带跑偏、异常磨损，重则直接从轮槽中脱出引发设备故障；中心距的设定要兼顾皮带包角和张紧行程，常规应用里小带轮的包角不能低于120度，否则传动能力会大幅下降，同时要预留出不低于皮带长度2%的张紧调整空间，方便安装和后期维护。轮体的轴向尺寸要和皮带的宽度匹配，轮毂的长度要和对接轴的轴伸长度适配，键槽的位置要和轴上的键槽完全对正，装配时不能硬敲皮带进入轮槽，避免皮带内部的抗拉层受损断裂。

　　实际使用中，这套结构不需要额外的密闭润滑，相比齿轮、链传动结构维护成本更低，运转时的噪音也更小，适合多粉尘、工况相对复杂的生产场景，但要注意不能在有大量油污的环境下长期使用，油污会侵蚀橡胶材质的皮带，导致皮带发胀打滑，缩短使用寿命；长期运转时要定期检查皮带的张紧度，出现裂纹、过度磨损时要成组更换，不能新旧皮带混搭使用，避免受力不均加速新皮带的损坏。
