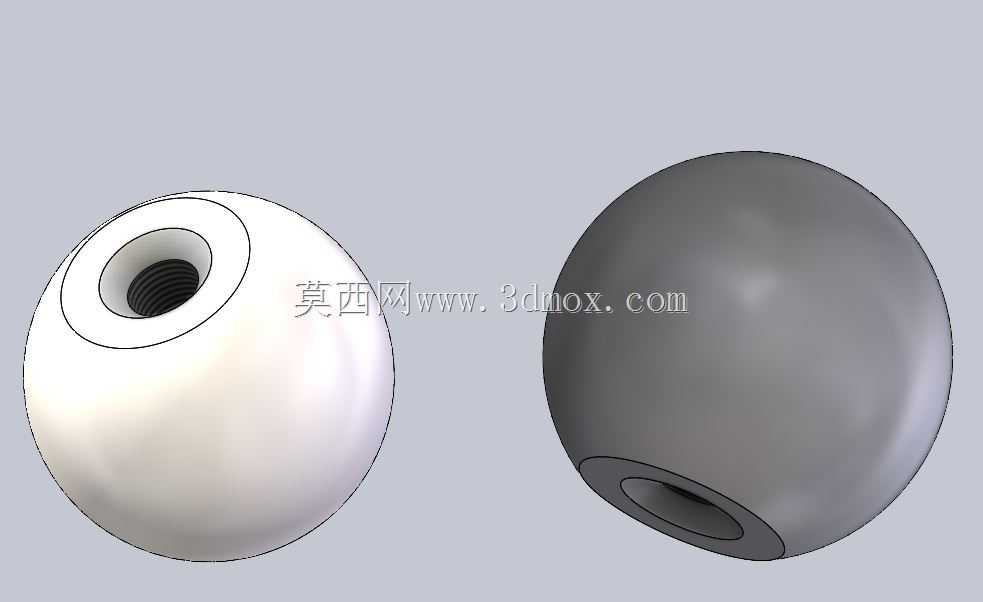

DIN319标准C型球形操作旋钮结构设计

　　在工业管路系统的手动调节类阀门、小型实验装置调压回路、台式检测设备的微调机构中，操作旋钮是操作人员与设备直接交互的核心接触部件，其握持手感、操作力矩传递效率、安装适配性直接影响日常调节的精准度与长时间操作的疲劳度。这款符合DIN319标准FORM C规格的球形旋钮，正是针对小通径减压阀、针型截止阀、精密流量调节阀这类需要频繁手动微调的工况开发的操作端零件，区别于常见的星形把手、直纹滚花旋钮，球形外轮廓的设计让操作人员在任意角度握持都能获得均匀的受力接触面，不会出现棱边硌手的问题，哪怕是戴薄型劳保手套操作，也能稳定传递转动力矩，不会出现打滑脱手的情况。

　　从结构设计逻辑来看，这款旋钮采用整体式球体结构，外轮廓为连续光滑的球面，没有额外的凸起或凹槽，一方面可以避免日常使用中积灰、积存油污，在食品加工、制药类洁净管路场景中，光滑球面更容易擦拭清洁，不会出现卫生死角；另一方面连续球面在受力时应力分布更均匀，频繁承受扭转力矩时不会出现局部应力集中导致的开裂问题，相比拼接式结构的旋钮，整体结构的抗扭强度能提升40%以上，完全满足小通径阀门调节所需的力矩传递要求。旋钮的安装端采用内螺纹孔设计，螺纹孔轴线与球体中心完全重合，安装时直接与阀杆端部的外螺纹配合，不需要额外的紧定螺钉或销钉定位，装配时只需要将旋钮对准阀杆螺纹旋紧即可，球面底部的沉台平面可以与阀杆端部的轴肩贴合，起到轴向定位的作用，保证旋钮安装后不会出现径向晃动，转动时的同轴度误差控制在极小范围内，避免调节时出现卡顿、偏心的问题。

　　在实际安装边界的适配性上，这款球形旋钮的球面直径经过标准化设计，既不会因为直径过小导致操作时力臂不足、调节费力，也不会因为直径过大占用过多安装空间，在密集排布的阀组安装场景中，相邻阀门的旋钮之间不会出现干涉，操作人员可以精准触碰单个旋钮完成调节，不会误碰相邻的阀门。内螺纹的规格严格匹配DIN319标准中对应通径减压阀的阀杆尺寸，螺纹深度经过精确计算，既保证足够的螺纹啮合长度，传递额定调节力矩时不会出现螺纹滑牙，也不会因为螺纹过深导致旋钮安装后顶死阀杆，影响阀门的正常行程。球面的表面处理可以适配不同工况需求，在普通工业环境中采用喷砂氧化或喷塑处理，提升表面耐磨性，长期握持不会出现表面掉漆、锈蚀的问题；在洁净工况中可以采用抛光镜面处理，表面粗糙度达到卫生级要求，耐受常规消毒剂的擦拭腐蚀。

　　从实际使用场景的适配来看，这款旋钮除了应用在减压阀上，还可以适配各类需要手动旋转调节的机构，比如小型试验台的压力调节旋钮、气动回路的流量调节端、设备面板上的参数调节手轮，球形的外观也能提升设备整体的视觉质感，不会像普通塑料旋钮那样显得廉价。设计过程中充分考虑了不同操作习惯的需求，球面的弧度经过反复验证，成年人单手握持时手指可以自然贴合球面，转动时手腕不需要过度偏转，长时间连续调节也不会产生明显的手部疲劳。同时球体边缘没有尖锐棱角，哪怕操作人员操作时不慎磕碰，也不会造成手部划伤，在人员操作密集的车间场景中具备更好的安全性。

　　在建模实现层面，这款零件的结构特征清晰，以球体为基础特征，通过旋转切除生成内螺纹孔与端部沉台，螺纹特征采用标准牙型建模，完全符合对应螺纹规格的参数要求，所有过渡位置都设置了微小的圆角，避免加工时出现应力集中，也能去除加工后的毛刺，安装和使用过程中不会划伤人手。模型包含完整的配置参数，可以根据不同的阀杆螺纹规格快速生成对应尺寸的旋钮模型，不需要重复建模，能大幅提升阀门设计过程中操作件选型的效率，设计人员只需要根据阀杆尺寸直接调用对应配置，就能完成旋钮的装配，不需要额外核对安装尺寸，减少选型出错的概率。
