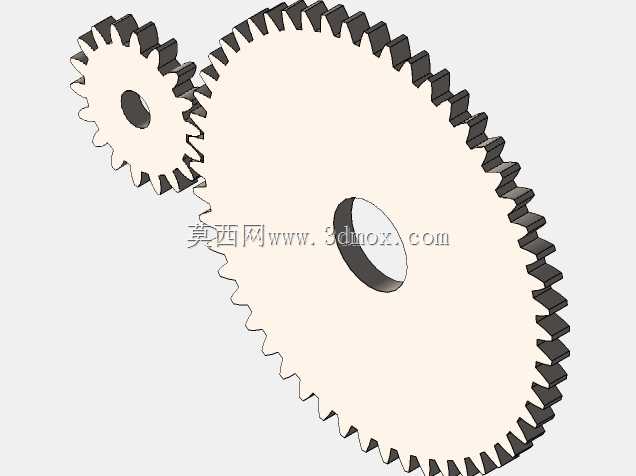

直齿圆柱齿轮啮合传动机构三维结构

　　这套直齿圆柱齿轮啮合结构，是机械传动系统里最基础也最通用的动力传递单元，日常在小型减速装置、仪表传动链路、轻工设备的动力分配段都能见到这类结构的身影。做这套结构建模的时候，首先要敲定的是两个齿轮的模数匹配——啮合的一对齿轮模数必须完全一致，齿形角统一取标准20度，这是保证传动平稳不卡滞的核心前提，很多新手建模容易忽略齿侧间隙的预留，实际加工装配里如果没有0.02-0.05倍模数的侧隙，齿轮高速转动时会因为热胀出现咬齿、磨损加剧的问题，严重时甚至会直接崩齿。

　　从结构尺寸来看，大齿轮的分度圆直径根据传动比需求设定，小齿轮作为主动轮时，这套结构能实现固定减速比的动力输出，两个齿轮的中心距是安装时的核心边界尺寸，加工安装座的孔位时必须严格按照中心距公差控制，公差等级一般取IT7级，中心距偏差过大会导致啮合间隙不均，运行时出现冲击噪音，偏差过小则会加剧齿面磨损。齿形的建模采用标准渐开线轮廓，齿顶高系数取1，顶隙系数取0.25，齿宽的设定要匹配传递扭矩的大小，齿宽过窄会导致单位齿面载荷过大容易断齿，齿宽过宽则会因为加工、装配的误差导致齿向载荷分布不均，反而降低传动效率。

　　实际应用场景里，这类直齿轮啮合结构多用在转速不超过1500r/min、对传动平稳性要求中等的开式或者半开式传动场合，比如小型输送线的动力端、仪表的计数传动链路、手动调节机构的传动副，相比斜齿轮，直齿轮加工难度更低，装配调整更方便，没有轴向力，对支撑轴承的选型要求更简单，不需要额外考虑轴向承载的问题。建模过程中特意做了装配干涉检查，两个齿轮在啮合转动全行程里没有实体干涉，齿面的接触位置沿着齿高方向分布合理，不会出现齿顶碰齿根的情况。安装边界上，两个齿轮的中心孔都做了标准的轴孔配合设计，孔位公差取H7级，方便和对应的传动轴做过渡配合，轴端可以加装平键来传递扭矩，齿轮的端面和安装座之间要预留足够的间隙，避免转动时和机架发生摩擦。

　　这类传动结构的功能特性很明确，就是在平行轴之间传递旋转动力，同时按照固定传动比改变转速和扭矩，设计时还要考虑润滑方式，开式传动一般采用定期涂抹润滑脂的方式，半开式则可以加装简单的护罩储存润滑脂，减少灰尘进入齿面加剧磨损。很多做小型设备设计的工程师在选型这类齿轮副的时候，往往只关注传动比，忽略了齿面接触强度和齿根弯曲强度的校核，小齿轮因为啮合次数更多，齿面磨损速度比大齿轮快30%左右，所以设计时小齿轮的齿面硬度要比大齿轮高20-30HRC，才能保证两个齿轮的使用寿命接近，减少后期维护更换的频率。建模时的齿根圆角也做了标准处理，没有做尖锐的直角过渡，避免齿根处出现应力集中，在承受冲击载荷时发生断齿故障。这套结构的整体外形轮廓没有多余的凸起，安装时可以直接嵌入设备的传动腔体内，不需要额外预留太多的避让空间，两个齿轮的轴向定位可以采用轴用挡圈或者轴肩固定，结构简单可靠，拆装维护都很方便。
