KFSM-GT-35方形法兰轴承三维建模设计

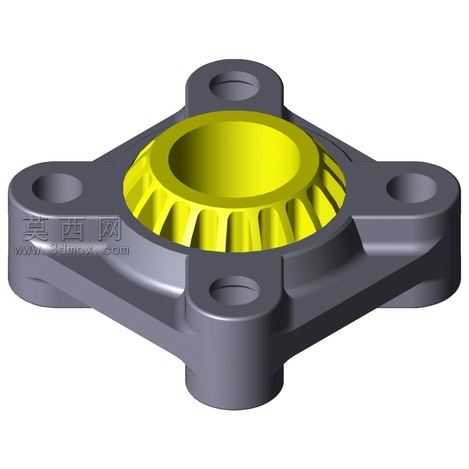

本作品为KFSM-GT-35规格法兰轴承的三维参数化建模成果，建模过程严格参照易格斯官方产品尺寸规范，在三维建模环境中首先完成基准坐标系搭建，以轴承中心轴线为核心基准，依次绘制法兰安装面、轴承内圈、外圈的截面草图。法兰部分采用方形切角结构设计，四个角位对称布置安装通孔，建模时通过对称约束保证四个安装孔的位置度公差符合装配要求，孔位边缘做了倒角处理避免安装时应力集中。轴承内圈外侧设计有均匀分布的齿状防滑结构，该结构在建模时通过环形阵列命令实现，阵列数量与齿形尺寸完全匹配实物参数，既保证外观还原度，也为后续有限元分析预留了结构特征。材质渲染阶段，法兰基座部分采用深灰色哑光金属材质，模拟铸铝或工程塑料的表面质感，调整粗糙度参数至0.6左右，添加轻微的环境反射效果还原工业零件的真实质感；内圈部分采用亮黄色工程塑料材质，设置适当的高光强度，突出齿形结构的立体感，两种材质的色彩对比清晰区分不同功能部件，便于装配识别。结构设计上充分考虑该类轴承的实际使用场景，法兰底座的厚度、安装孔的沉头深度、内圈的内径公差都严格按照产品手册参数设定，内圈与法兰基座的配合面做了同轴度约束，保证旋转精度。建模过程中对所有特征做了参数化关联，后续若需调整轴承规格，仅需修改对应参数即可快速生成同系列不同尺寸的模型，大幅提升衍生设计效率。渲染输出时采用三点布光方案，主光源从斜上方45度照射，突出法兰表面的结构层次，补光弱化阴影区域的死黑问题，背景采用纯白色突出模型主体，最终渲染效果清晰展现零件的所有结构细节，可直接用于产品手册制作、装配演示动画或者3D打印原型制作参考。
